S7-1200 PROFIBUS DP 通信

S7-1200 CPU固件版本 从V2.0 开始，组态软件STEP 7 版本从 V11.0开始，支持PROFIBUS DP通信。使用STEP 7 Basic V11 或使用STEP 7 Professional V11 可对S7-1200 做PROFIBUS DP 通信组态。

S7-1200 支持PROFIBUS DP通信的模块：

CM 1243-5 DP 主站模块，订货号：6GK7 243-5DX30-0XE0

CM 1242-5 DP 从站模块，订货号：6GK7 242-5DX30-0XE0

S7-1200 PROFIBUS DP 特性数据：

特性数据	参数
传输速率	9.6 Kbps 到 12 Mbps
PROFIBUS DP 地址范围	0到127 0 一般用于编程设备 1 一般用于操作员站； 126 为不具有开关设置，必须通过网络重新寻址的出厂设备保留； 127 用于广播； DP 设备的有效地址范围是2到125
S7-1200 DP主站数据区的大小	最大 1024 字节 输入区最大 512 字节，输出区最大 512 字节。
S7-1200 DP从站数据区的大小	输入区最大 240 字节，输出区最大 240 字节，每个 DP 从站的诊断数据区最大 240 字节。

CM1243-5与S7-1200的固件兼容性

CPU 硬件版本	CM1243-5固件版本	博途软件版本	可带主站数量	DP 从站最大数量	扩展站子模块最大数量总和
V4.0 & V4.1	V1.3及其以上	STEP7 V13	3	32	512
V3.0	V1.2及其以上	STEP7 V12	3	32	512
V2.2	V1.0/V1.1	STEP7 V11	1	16	256

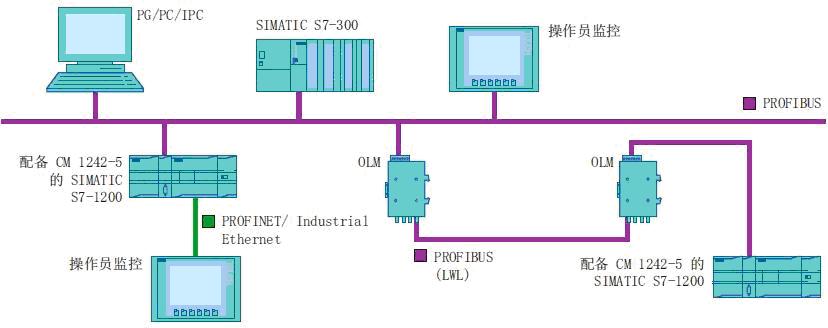

S7-1200 PROFIBUS DP 的通信伙伴：

CM 1242-5从站模块，可以成为以下 DP V0 / V1 主站的通信伙伴：

SIMATIC S7-1200、S7-300、S7-400、WinAC

带有DP 主站模块的ET200

SIMATIC PC 站

SIMATIC NET IE/PB Link

第三方PLC

CM 1243-5主站模块，可与以下 DP-V0 / V1 从站进行通信：

SIMATIC ET200

配有CM 1242-5 的S7-1200 CPU

配有EM 277 的S7-200 CPU

带集成 DP 口的 S7-300/400 CPU

配有CP 342-5 模块的 S7-300 CPU

SINAMICS 变频器

其它供应商提供的带有DP口的驱动器和执行器

其它供应商提供的带有DP口的传感器

配有 PROFIBUS CP 的 SIMATIC PC 站

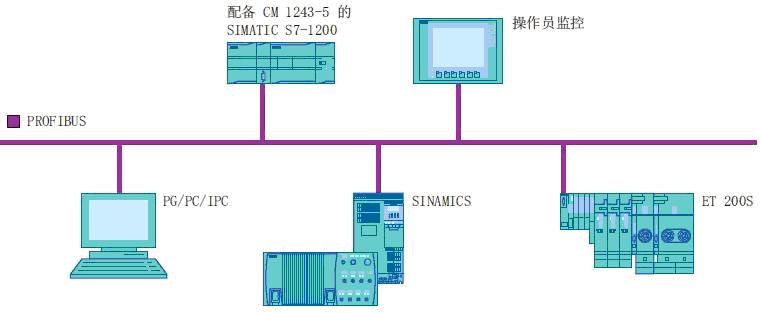

S7-1200 PROFIBUS CM 使用 PROFIBUS DP V1 协议，实现以下类型的通信：

周期性通信，CM 1242-5 和 CM 1243-5都支持。

可在 DP 从站和 DP 主站之间传送过程数据

由 CPU 的操作系统进行处理，不需要特殊指令块，直接在 CPU 的过程映像中读取或写入 I/O

非周期性通信，从站 CM 1242-5 不支持，主站 CM 1243-5支持使用软件指令块进行非周期性通信。

“RALRM”指令用于处理中断

“RDREC”和“WRREC”指令可用于可用于传送组态和诊断数据

CM 1243-5 支持的其它通信服务

S7通信：

可通过 PROFIBUS 与其它 S7 控制器使用 PUT/GET 指令通信。

PG/OP 通信：

通过CM 1243-5 ，可对S7-1200 做下载、诊断操作，或连接S7-1200 到HMI 面板、装有 WinCC flexible 的 SIMATIC PC 、支持 S7 通信的 SCADA 系统。

电气连接：

CM 1242-5 通过背板总线供电。

CM 1243-5 通过模块附带的24 V DC 电源连接器供电。

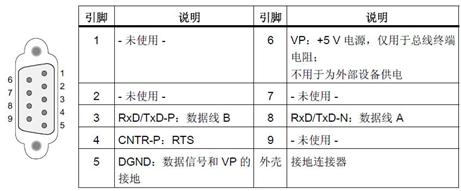

通过RS485 网络总线连接器连接到 PROFIBUS DP 网络，9 针D型头的引脚分配如下图：

组态示例：

做从站

做主站
