开放式用户通信分类

TIA PORTAL 软件内提供了以下指令：

不带连接管理的通信指令

“TCON ” ：建立以太网连接

“TDISCON” ：断开以太网连接

“TSEND” ：TCP和ISO ON TCP使用的发送数据

“TRCV”： TCP和ISO ON TCP使用的接收数据

“TUSEND”：UDP使用的发送数据

“TURCV”： UDP使用的接收数据

带连接管理的通信指令

“TSEND_C ” ：建立以太网连接并发送数据

“TRCV_C ” ：建立以太网连接并接收数据

发送邮件：TMAIL_C

复位连接：T_RESET

诊断连接：T_DIAG

修改以太网口组态：T_CONFIG

开放式用户通信指令版本

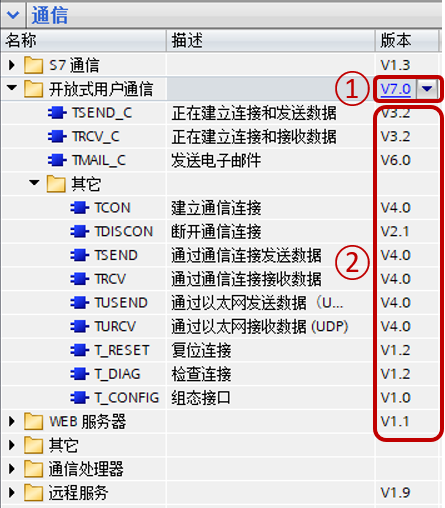

开放式用户通信如图1所示。

图1 开放式用户通信指令

①指令集版本

②指令版本

开放式用户通信指令集由以上指令组成。每个版本CPU都可以支持多个版本的开放式用户通信指令集，见表1，建议使用默认的指令集版本也就是最高的版本，低版本指令集一般是用来低版本CPU程序移植到高版本CPU时用的。

CPU版本	支持的开放式用户通信指令集版本	默认的指令集版本
V1.0
V2.0-V4.0	V2.x-V3.x	V3.x
V4.1	V2.x-V4.x	V4.x
V4.2-V4.3	V2.x-V6.x	V6.x
V4.4	V2.x-V7.x	V7.x

对于基本的TCP、ISO ON TCP以及UDP来说，指令集总体分为V4.x以下与V4.x及以上。

V4.x以下所有指令集版本功能基本一致，只是内部微调；

V4.x及以上所有指令集版本基本功能一致，变化较大是V6.x支持安全TCP通信。此外Tmail_C这个发邮件指令在V4.x及以上所有指令集版本中变化很大。

V4.x以下和V4.x及以上指令集主要区别

V4.x以下指令集使用组合

对于TCP、ISO ON TCP通信

TSEND_C = TCON + TSEND + TDISCON

TRCV_C = TCON + TRCV + TDISCON

一般使用组合是：

TCON + TSEND + TRCV + TDISCON

TSEND_C + TRCV

TSEND + TRCV_C

TSEND_C + TRCV_C

对于UDP通信

一般使用组合是：

TCON + TUSEND + TURCV + TDISCON

对于连接管理的指令：

TSEND_C和 TRCV_C 在连接建立后会有

V4.x及以上指令集使用组合

对于TCP、ISO ON TCP通信

TSEND_C = TCON + TSEND + TDISCON

TRCV_C = TCON + TRCV + TDISCON

对于UDP通信

TSEND_C = TCON + TUSEND + TDISCON

TRCV_C = TCON + TURCV + TDISCON

对于TCP、ISO ON TCP一般使用组合是：

TCON + TSEND + TRCV + TDISCON

TSEND_C + TRCV

TSEND + TRCV_C

TSEND_C + TRCV_C

对于UDP一般使用组合是：

TCON + TUSEND + TURCV + TDISCON

TSEND_C + TRCV

TSEND + TRCV_C

TSEND_C + TRCV_C

V4.x以下和V4.x及以上指令集主要区别列表

	V4.x以下指令集	V4.x及以上指令集
连接管理的指令TSEND_C和 TRCV_C
对UDP的支持	不支持	支持
连接建立	一个扫描周期DONE=1 STATUS=0	一个扫描周期DONE=0 STATUS=1
作业中	STATUS=7002	TSEND_C：STATUS=7005 TRCV_C：STATUS=7006
TCON
客户端无法访问到服务器	BUSY=1 不报错误，一直等待连接伙伴	ERROR=1，重新连接需要重新触发
接收指令TRCV_C、TRCV
TCP变长接收	LEN=65535	ADHOC = True LEN=0
连接指令TSEND_C、TRCV_C 、TCON
连接参数	TCON_Param	TCP、UDP：TCON_IP_V4 ISO ON TCP：TCON_IP_RFC （也兼容支持TCON_Param）*
CP1243-1
CP1243-1使用OUC指令	不支持	支持

*V6.x开始支持TCON_IP_V4_SEC、V7.x使用V3.2版本CP1243-1支持TCON_QDN 和 TCON_QDN_SEC，其中“SEC”为安全TCP通信使用，“QDN”为域名访问。
