OPC UA功能概述

什么是OPC UA？

标准 OPC 仅支持 Windows 操作系统。为了应对这一限制条件，OPC Foundation 研发出了 OPC UA（OPC统一架构）标准。

OPC UA 标准并不特定于某个平台，并且针对高性能应用使用优化的基于 TCP 的二进制协议。

OPC UA 支持诸如 Window、Linux、Apple OS X、实时操作系统或移动操作系统（Android 或 iOS）。

OPC UA 目前支持以下传输机制和协议：

● 通过 TCP/IP，将消息作为二进制流直接传输 (S7-1200/S7-1500支持)

● 通过 TCP/IP 和 HTTP 采用 XML 形式传送消息。由于这种传输机制仅支持慢速传输，因此极少使用

S7-1200 基本控制器支持"Micro Embedded Device 2017 Server Profile"。

由于 OPC UA 标准独立于特定的操作系统，并采用安全传送机制和数据语义描述，因此尤其适合于跨层级的数据交换。机器数据（受控变量，测量值或参数）也可采用这种方式传输。

OPC UA 采用简单的客户端/服务器的机制进行通信。服务器可在网络中提供大量信息，如有关 CPU、OPC UA 服务器、数据和数据类型的信息。OPC UA 客户端访问这些信息。

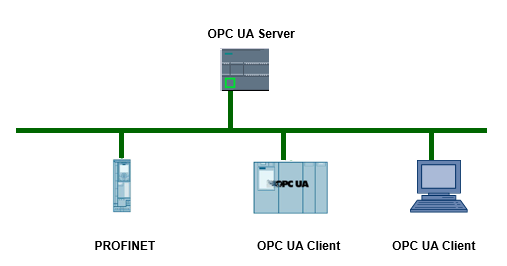

图1.S7-1200 OPC UA通信

通过OPC UA可以做些什么？

OPC UA通信常用的有以下功能：

浏览

读/写

注册读/写

订阅

方法

伴随规范

S7-1200 支持的OPC UA功能

服务器：

S7-1200 CPU 固件版本 V4.4 及以上版本均配备 OPC UA 服务器，除了标准的S7-1200CPU外，还包括S7-1200F系列CPU。

浏览

读/写

伴随规范

OPC UA 服务器组态通常与在 S7-1500 CPU 中的组态一样；功能范围和数量限值受所支持"Micro Embedded Device 2017 Server Profile"的限制。与 S7-1500 CPU 不同的是，以下功能不可用： 服务器方法、 结构化数据类型（结构和数组）、Registered Read 和 Registered Write。

客户端：

S7-1200 CPU 目前不支持，具体信息可以参考下表描述。

表1.S7-1200/1500 OPC UA各版本兼容性

		S7-1200以及TIA最低版本	S7-1500以及TIA最低版本
服务器	浏览	V4.4/TIA V16	V2.0/TIA V14
	读/写	V4.4/TIA V16	V2.0/TIA V14
	注册读/写	-	V2.0/TIA V14
	订阅	V4.4/TIA V16	V2.0/TIA V14
	方法	-	V2.5/TIA V15
	伴随规范	V4.4/TIA V16	V2.5/TIA V15
	诊断	-	V2.8/TIA V16
客户端	浏览	-	V2.6/TIA V15.1
	注册读/写		V2.6/TIA V15.1
	方法		V2.6/TIA V15.1

S7-1200 OPC UA性能参数

S7-1200 OPC UA的性能参数，参考下表内容。

表2.S7-1200 OPC UA性能参数

	S7-1200
最大会话数	5
最大访问变量数	1000
最大会话订阅数	5
最小采样间隔	100ms
最小发布间隔	200ms
最大服务器接口数	2
