BB1297电池板
S7-1200 BB1297电池板适用于实时时钟的长期备份。 它可插入S7-1200 CPU（固件版本 3.0 及更高版本）正面的板插槽中。BB1297不能与较早版本的CPU一起使用。
必须将 BB 1297 添加到设备组态并将硬件配置下载到 CPU 中，BB 1297 电池板才能正常工作。
技术数据 BB 1297 电池板 订货号 6ES7 297-0AX30-0XA0 功耗 0.5W 电流消耗（SM 总线） 11mA 电流消耗（24 VDC） 无
保持时间 大约 1 年 电池类型 CR 1025
额定电压 3 V 额定容量 至少 30mAH
安装或更换 BB 1297 电池板中的电池
BB 1297 只是电池板，必须由用户另行购买电池，电池型号为 CR1025。
安装 BB 1297 中的电池，请执行以下步骤, 如下图 1 所示：
1. 在 BB 1297 中，将 CR1025 电池正极朝上，负极靠近印刷线路板来安装新电池。
2. 安装 BB 1297 电池板。
更换 BB 1297 中的电池,请执行以下步骤，如下图 1 所示：
1. 将 BB 1297 从 CPU 中取出。
2. 使用小号螺丝刀小心地取下旧电池。 将电池从卡夹下部推出。
3. 安装新的 CR1025 替换电池时，使电池正极朝上，负极靠近印刷线路板。
4. 重新安装 BB 1297 电池板。

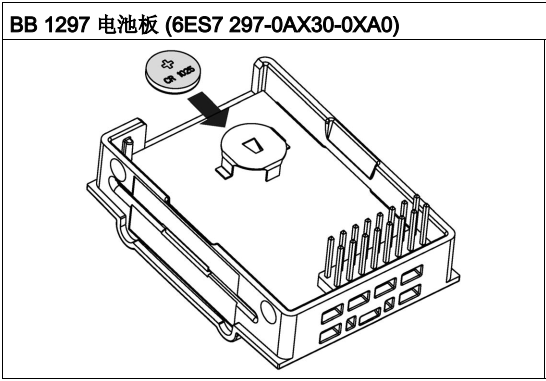

图 1. BB 1297 电池板安装电池
BB 1297 电池板诊断
BB 1297 电池板可通过指示灯，结合模板地址和诊断缓冲区进行诊断。
诊断 BB 1297 电池板 临界电池电压 <2.5 V 电池诊断 低压指示灯：电池电压低会使 CPU MAINT LED 呈琥珀色常亮。
诊断缓冲区事件：16#06:2700"需要子模块维护：至少一个电池已耗尽 (BATTF)电池状态 提供的电池状态位 0 = 电池正常 1 = 电池电量低 电池状态更新 电池状态会在开机时更新，之后在 CPU 处于 RUN 模式时，每天更新一次。

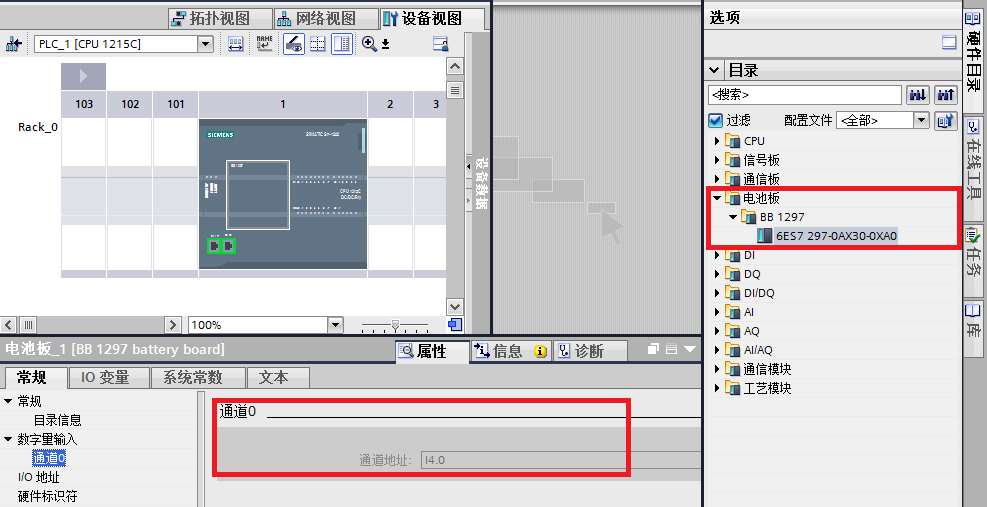

BB 1297 电池板提供的电池状态位可在“设备视图-属性-常规-数字量输入-通道0”查看, 例如 I4.0。 如下图 2 所示：
图 2.电池状态位

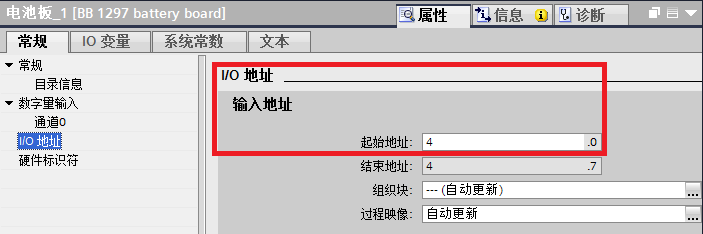

以上地址也可在“设备视图-属性-常规-数字量输入-I/O地址”更改。如下图 3 所示：
图 3.修改电池状态位地址
常见问题
如果对 S7-1200 CPU DB 和 M 区数据设置了断电保持，无需再使用 BB 1297 电池板，即可实现数据永久保持。 S7-1200 BB 1297 电池板适用于实时时钟的断电保持。
使用 BB 1297 实现实时时钟的断电保持必须注意以下两点：
1. BB 1297 只是电池板，必须由用户另行购买电池，电池型号为 CR1025。
2. 必须将 BB 1297 添加到设备组态并将硬件配置下载到 CPU 中，BB 1297 电池板才能正常工作。
使用 BB1297 电池板和 CR1025 电池，能对实时时钟断电保持大约一年。可编程使用提供的电池状态位如 I4.0=1，检测电池电量低。
