系统和时钟存储器

“系统和时钟存储器”页面可以设置M存储器的字节给系统和时钟存储器，然后程序逻辑可以引用他们的各个位用于逻辑编程。

“系统存储器位”：用户程序可以引用四个位：首次循环，诊断状态已更改，始终为1，始终为0。设置如图 1 所示：

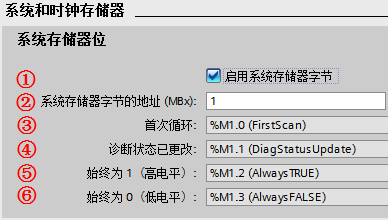

图1 系统存储器设置

①激活“启用系统存储器字节”；

②系统存储器字节地址：设置分配给“系统存储器字节地址”的MB的地址；

③首次循环：在启动OB完成后第一个扫描周期该位置位为1，之后的扫描周期复位为0；

④诊断状态已更改：在诊断事件后的一个扫描周期内置位为1。由于直到启动OB和程序循环OB 首次执行完才能置位该位，所以在启动OB 和程序循环OB首次执行完成才能判断是否发生诊断更改；

⑤始终为1（高电平）：该位始终置位为１；

⑥始终为0（低电平）：该位始终设置为0。

“时钟存储器位”：设置时钟存储器如图 2 所示，组态的时钟存储器的每一个位都是不同频率的时钟方波。

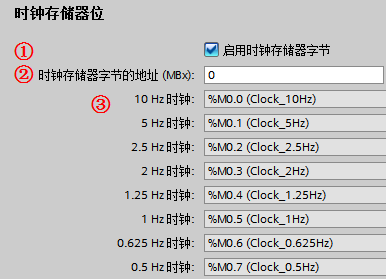

图2 时钟存储器设置

①激活“启用时钟存储器字节”；

②时钟存储器字节地址：设置分配给“时钟存储器字节地址”的MB的地址；

③被组态为时钟存储器中的8个位提供了8种不同频率的方波，可在程序中用于周期性触发动作。其每一位对应的周期与频率，参考表1。

表1时钟存储器

位号	7	6	5	4	3	2	1	0
周期（s）	2.0	1.6	1.0	0.8	0.5	0.4	0.2	0.1
频率（Hz)	0.5	0.625	1	1.25	2	2.5	5	10

常见问题

1. 为什么在组态了系统存储器后， "常1"信号在程序中却不生效？

答：组态或修改了系统存储器后，要确保将配置重新下载到CPU，否则组态不生效。
