标准Web页面-模块信息

模块信息页面提供有关本地机架中所有模块的信息。

屏幕顶部显示模块的摘要，屏幕底部显示所选模块的状态、标识和固件信息。模块信息页面还提供执行固件更新的功能。

查看"模块信息"(Module Information) 页面需要"查询诊断"权限。

模块信息： "状态"(Status) 选项卡

模块信息页面底部的 Status 选项卡显示顶部所选模块的当前状态的说明。

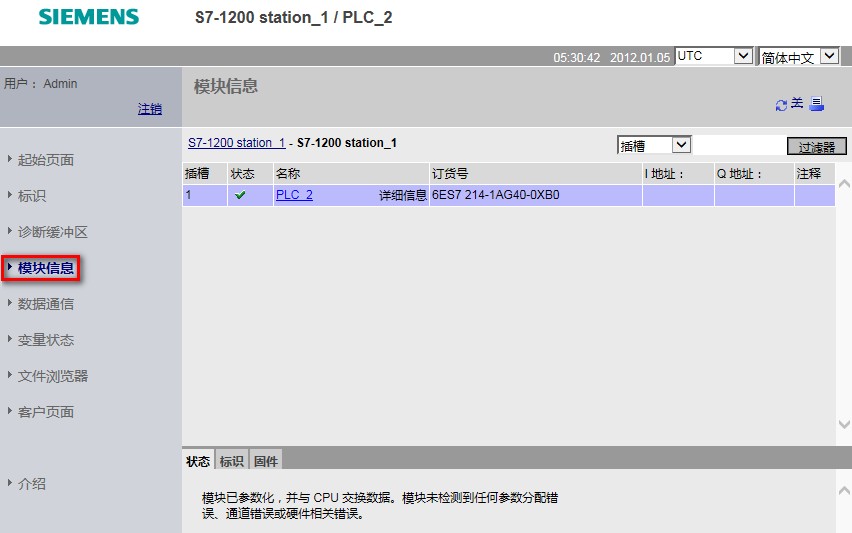

图11 标准 Web 页面 - 模块信息

说明

移动设备模块信息页面的"标识"(Identification) 选项卡上会显示"I 地址"(I address)、"Q 地址"(Q address) 和"注释"(Comment) 信息，而不是在主模块信息表中以列的形式显示这些信息。

深入展开

可以选择顶部的链接来深入展开特定模块的模块信息。

具有子模块的模块包含每个子模块的链接。

显示的信息类型会根据所选模块的不同而异。 例如，模块信息对话框最初会显示 SIMATIC 1200 站的名称、状态指示灯和注释。 如果深入展开 CPU，模块信息将显示CPU 型号提供的数字量和模拟量输入输出的名称（例如"DI14/DO10"和"AI2"）、I/O 地址信息、状态指示灯、插槽号和注释。

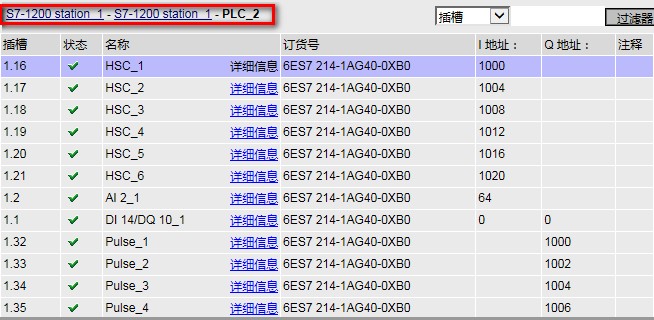

图12 标准 Web 页面 - 模块信息-深入展开

在深入展开的同时，模块信息页面会显示访问的路径。可以单击该路径中的任意链接返回到更高级别（如图12所示）。

模块信息： "固件"(Firmware) 选项卡

模块信息页面的"固件"(Firmware) 选项卡显示所选模块固件的相关信息。

如果您具有"执行固件更新"权限，则还可执行本地机架中支持固件更新的 CPU 或其它模块的固件更新。

说明

只能使用"更新固件"(Update Firmware) 功能更新版本 3.0 及更高版本的 S7-1200 CPU。

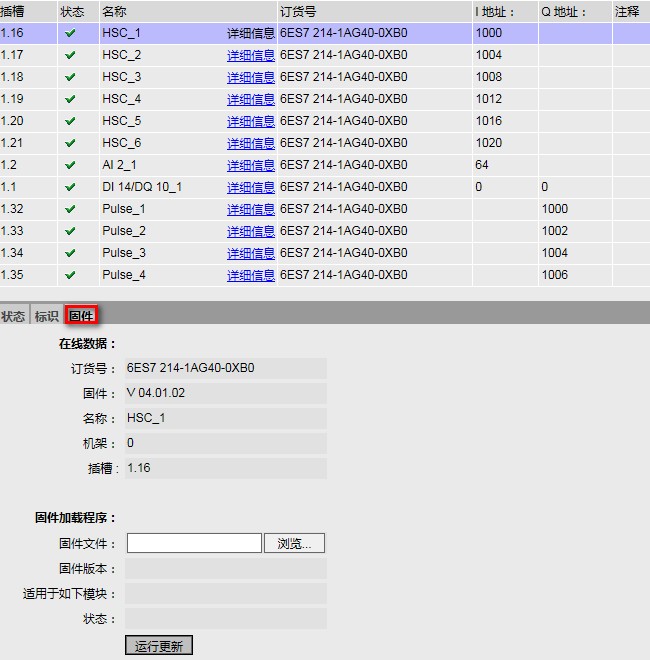

图13标准 Web 页面 - 模块信息-固件更新

CPU 必须处于 STOP 模式下才能执行固件更新。 当 CPU 处于 STOP 模式时，单击"浏览"(Browse) 按钮导航至并选择固件文件。 固件更新可在此页面查找下载链接。

在更新期间，该页面会显示消息，表明更新正在进行。

更新完成后，页面将显示已更新固件的订货号和版本号。 如果您更新过 CPU 或信号板的固件，Web 服务器将重新启动 CPU。

说明

您还可以通过 STEP 7 或使用存储卡来执行固件更新。
