标准 Web 页面



1. 标准 Web 页面的布局

每个 S7-1200 标准 Web 页面的布局均相同，都具有导航链接和页面控件。 无论您在 PC 还是在移动设备上查看页面，每个页面都具有相同的内容区域，但布局和导航控件会根据屏幕大小和设备分辨率发生变化。 在标准 PC 或大型移动设备上，标准 Web 页面的布局如下：

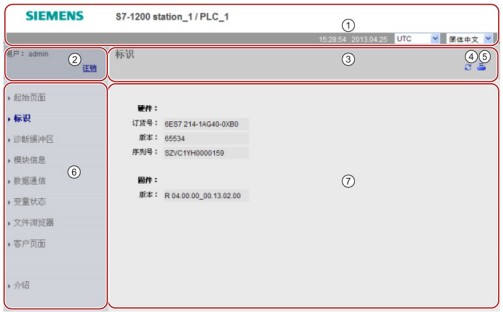

图5 标准 Web 页面布局

① Web 服务器标题，其中包括显示 PLC 本地时间或 UTC 时间的选择器以及显示语言 的选择器
② 登录或注销
③ 包含您正在查看的页面的名称的标准 Web 页面标题。 本示例为 CPU 的Identification 页面。 有些标准 Web 页面（如模块信息页面）还会在此处显示导航路径，前提是您可以访问该类型的多个画面。
④ 刷新图标：
对于具有自动更新功能的页面，可用来启用或禁用自动更新功能；对于不具有自动更新功能的页面，可以使页面用当前数据进行更新
⑤ 打印图标： 准备并显示所显示页面提供的信息的可打印版本
⑥ 用来切换到其它页面的导航区
⑦ 正在查看的特定标准 Web 页面的内容区域。 本示例为 CPU 的 Identification 页面。

2. 登录和用户权限

每个 PC 标准 Web 页面都会在导航窗格上方提供登录窗口。 考虑到空间问题，移动Web 页面提供的是独立的登录页面。 S7-1200
为不同的用户登录提供不同的访问级别（权限）：
● 查询诊断
● 读取变量
● 写入变量
● 读取变量状态
● 写入变量状态
● 打开用户定义页面
● 写入用户定义页面
● 读取文件
● 写入/删除文件
● 更改工作模式
● 闪烁 LED
● 执行固件更新
● 更改系统参数
● 更改应用程序参数

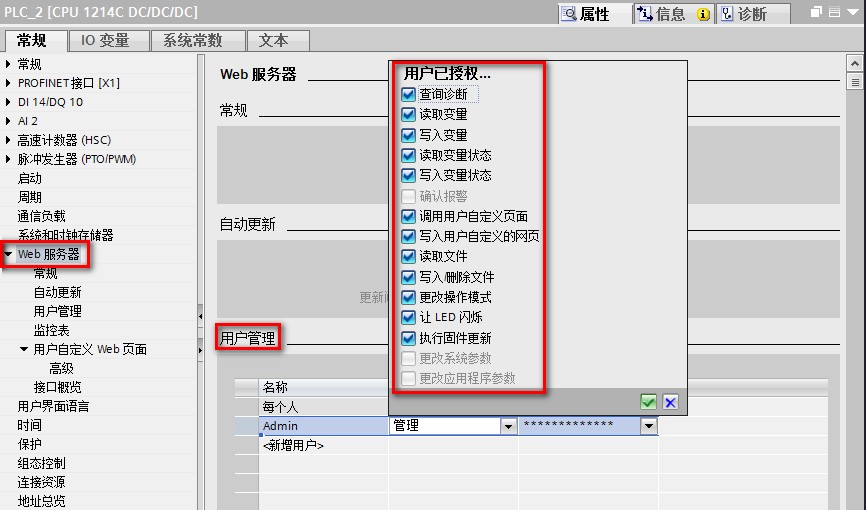

在 CPU 的 STEP 7 设备组态的 Web 服务器用户管理属性中，组态用户角色、相应访问级别（权限）和密码 。

图6 登录和用户权限
