“启用外设输出”功能简介
STEP7 V11 的监控变量表具有以下三方面功能：
“监视变量”(Monitoring tags)，使用该功能可以在 PG/PC 上显示 CPU 或用户程序中的各个变量的当前值。
“修改变量”(Modifying tags)，使用该功能可以将特定值分配给用户程序或 CPU 中的各个变量。
“启用外设输出”(Enable peripheral outputs)和“立即修改”(Modify now)。
其中“启用外设输出”(Enable peripheral outputs)功能可以将特定值分配给处于 STOP 模式下 CPU 的各个外设输出，主要应用于在 CPU 停止状态下对设备进行接线检查或调试。
“启用外设输出”的使用条件
“启用外设输出”功能只有在满足以下几个条件时才有效：
CPU 处于 STOP 模式，并且未启用变量的强制功能。
监控变量表布局设置为扩展显示模式。
只能对外设输出地址区，即必须是带 “:P” 的 Q 地址。
已经建立与 CPU 的在线连接。
操作步骤

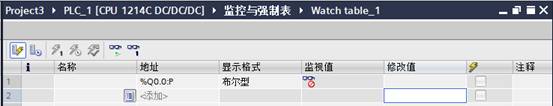

在项目中新建一个监控变量表，或打开一个已经存在的监控变量表。根据实际需要，在变量表中添加要启动外设输出的地址，本例中添加“Q0.0:P”，如图 1。
图 1：在变量表中添加变量
通过激活监控变量表中“显示/隐藏高级设置列”工具图标来设置变量表的布局为扩展显示模式（也可以通过菜单“在线\扩展模式”或在变量表中点击鼠标右键选择快捷菜单项“扩展模式”来设置），如图 2。
图 2：显示/隐藏高级设置列
设置完成后，可以看到在变量表中增加了“使用触发器监视”和“使用监视器进行修改”的两个显示列，如图 3。
图 3：扩展显示模式
建立与 PLC 的在线连接，并将 CPU 的工作模式转换到 STOP，这时可以看到“启用外设输出”功能有效，如图 4。
图 4：启用外围设备输出功能

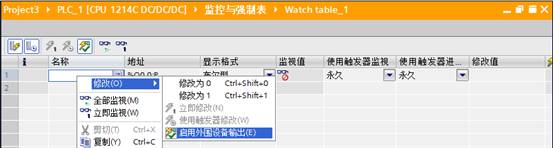

通过工具栏上的“启用外设输出”图标或在监控变量表中点击鼠标右键选择快捷菜单使能“启用外设输出”功能，如图 5。
图 5：使能“启用外围设备输出”功能
这时就可以修改“Q0.0:P”点的状态了。可以看到，如果在变量表中将“Q0.0:P”的值修改为 1，则模块的 Q0.0 点的输出灯被点亮。
“启用外设输出”功能的取消
可以通过如下几种方式取消“启用外设输出”功能：
通过菜单命令取消。
CPU 切换到运行模式。
退出与 CPU 的在线连接。
