S7-1200程序块的密码保护

程序块的专有技术保护（Know-How-Protect）

程序块的Know-How-Protect主要是保护电脑中存储的S7-1200项目文件内容，保护作者的知识产权。没有Know-How-Protect密码的人员无法看到被保护程序块的具体内容。

您可以对自己编写的OB、FB、FC进行技术保护，具体步骤如下：

图1

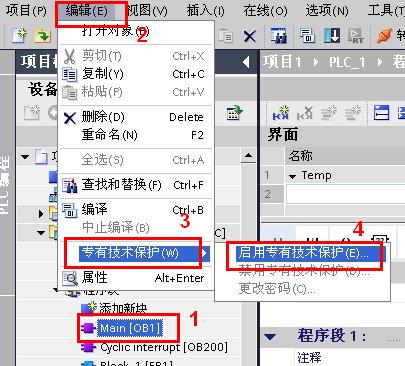

a、在项目树中选中您要保护的程序块

b 、点击编辑菜单-->专有技术保护-->启用专有技术保护，随后您会见到下面的窗口：

图2

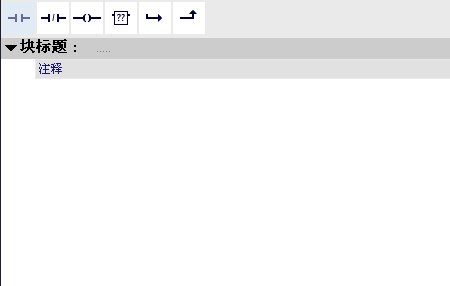

输入密码点击确定后，您会看到被保护的程序块内容被隐藏，显示一片空白：

图3

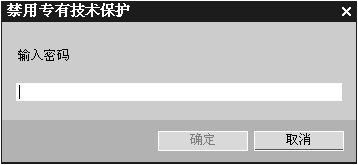

对于已经启用专有技术保护的程序块，您可以将其选中，点击编辑菜单-->专有技术保护，来修改密码或者禁用专有技术保护功能，如下图所示：

图4

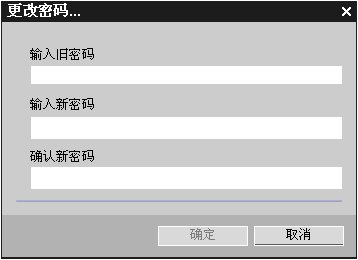

如果您希望禁止保护功能，在图8中输入密码即可；如果您希望更新密码，则在下列窗口中输入新密码：

图5

程序块的复制保护功能

所谓复制保护就是可以绑定CPU 或存储卡的序列号，程序只能下载到所绑定的CPU 或存储卡中。OB, FB, FC, DB均可以使用复制保护功能。

注意：只有 TIA Protal v11 或更高版本支持该功能。

具体步骤如下：

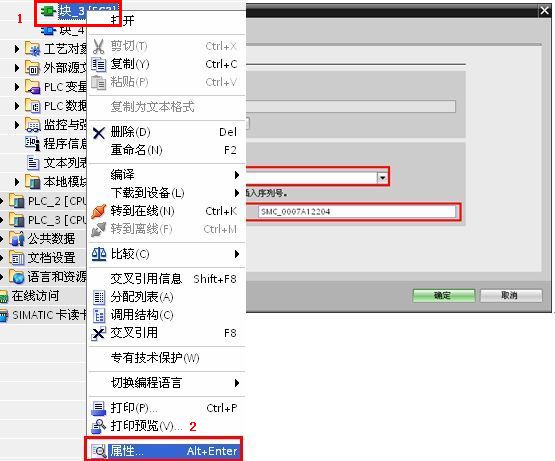

1. 选中需要复制保护的块，鼠标右键，在弹出窗口中选择“ 属性”（见图6）

图6

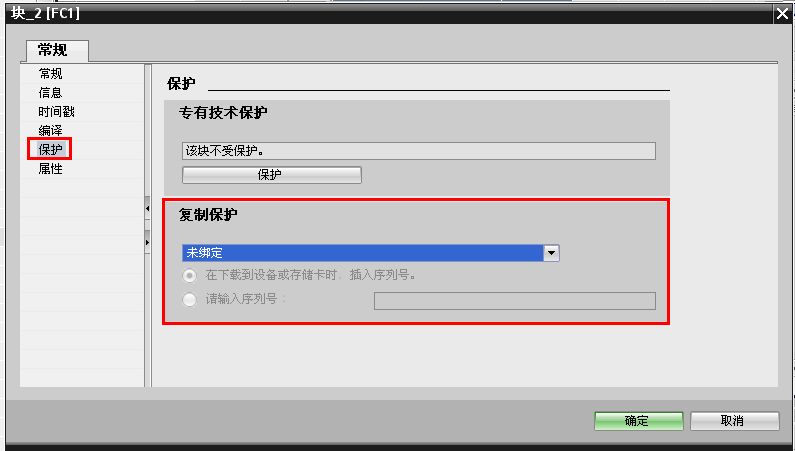

2.弹出“属性”对话框：选择“保护”，定义“复制保护“功能（见图7）

图7

3.“复制保护”功能有三个选项供选择：未绑定；绑定存储卡序列号；绑定CPU 序列号；默认选择为“未绑定”（见图8）

图8

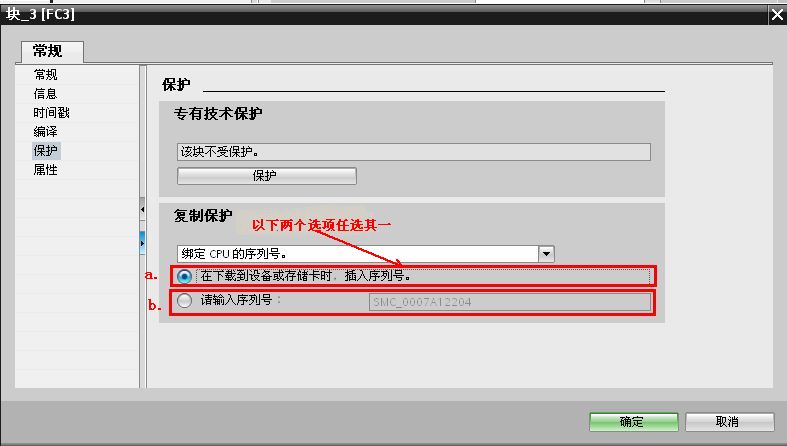

4.选择“下载到设备或存储卡时插入序列号”或者选择“输入序列号”：（见图9）

图9

a 、在下载到设备或存储卡时，插入序列号： 选择此选项时，无需手动输入序列号，下载到 CPU 后,系统会自动读取需要绑定的CPU 的序列号或存储卡的序列号。

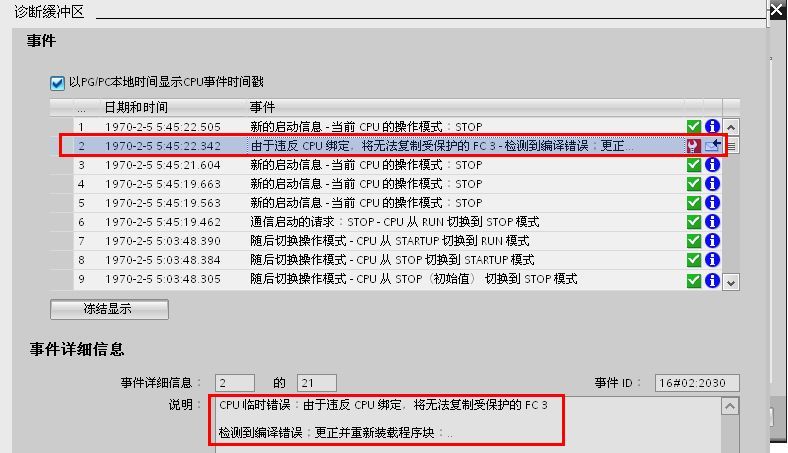

对于 S7-1200 V4.0及以前固件版本，如果没有源程序，而是用上载的程序再下载到其他同型号的CPU 或卡中， 就会出现不能复制的提示， CPU 也会停机（见图10）。此时复制保护功能才起到真正的保护的作用。如果有源程序，还是可以对不同的卡或不同的CPU 下载程序的，复制保护功能就失去了意义。

图10

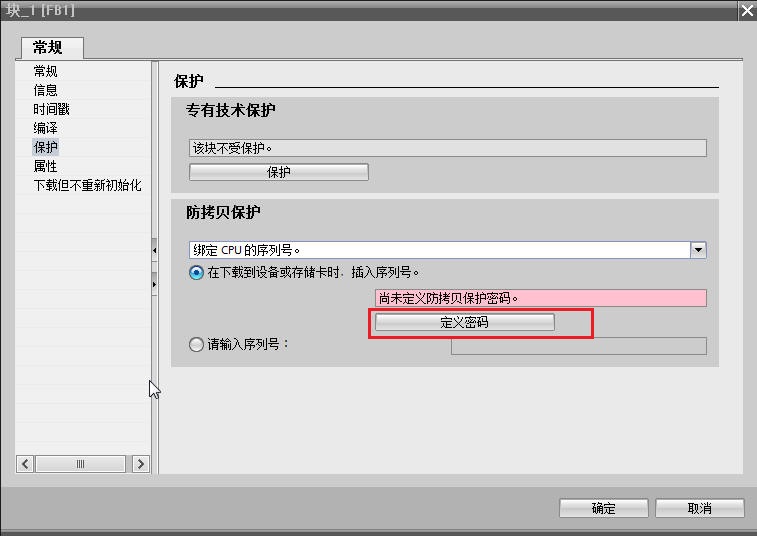

对于 S7-1200 V4.1固件版本，在原先动态绑定功能基础上添加了额外的防拷贝密码保护，随后下载带有动态绑定的块时，必须输入可用于下载块的密码（即使有源程序）。此功能用于方便授权人员在防拷贝保护下的大量下载，如图11所示。注意：STEP 7 V13 SP1或以上版本支持此功能。

图11

b、请输入序列号：选择此选项时，需要手动输入需要绑定的序列号。如果手动输入序列号并下载到CPU 中，即使有源程序，只要更换 CPU 或存储卡，与绑定的序列号不一致，都无法正常下载，报“违反存储卡（或违反CPU)绑定”,下载过程被终止， CPU 停机。

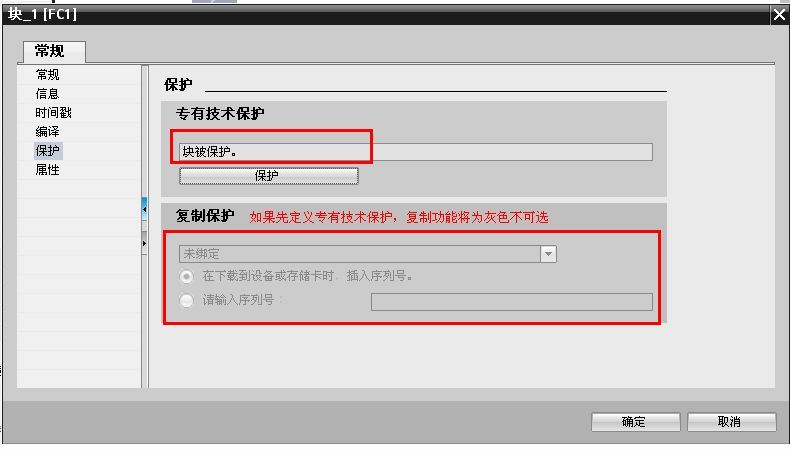

注意：如果“复制保护”功能与“专有技术功能”同时使用，需要先设置复制保护功能，再定义专有技术保护。否则”复制保护”功能将变为灰色将无法设置（见图12）

图12

复制保护功能是否可以被取消？

如果没有使用“专有技术保护”功能，只使用“复制保护”功能，上载后的程序可以选择“未绑定”后重新下载，取消复制保护功能。

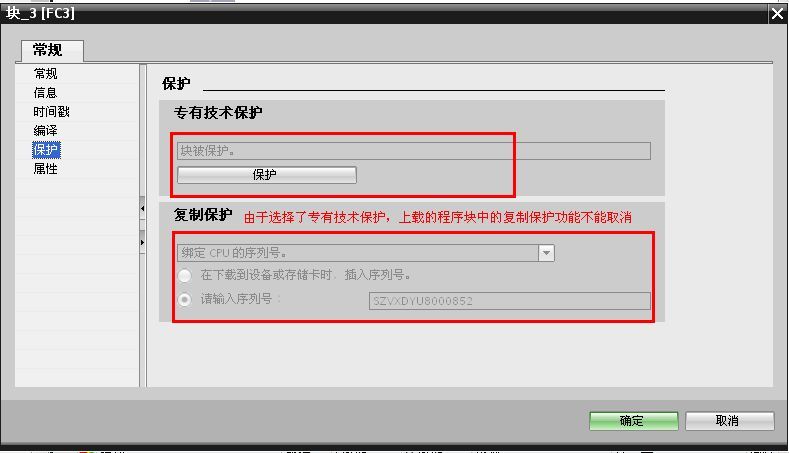

如果选择了“专有技术保护”，复制保护功能将无法从上载的程序中取消。除非有源程序并且知道专有技术保护密码。（见图13）

图13
