模拟量输入/输出（AI/AO）响应速度

模拟量输入响应速度

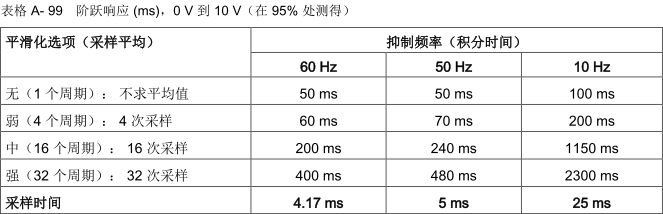

表1. CPU 模拟量输入响应时间

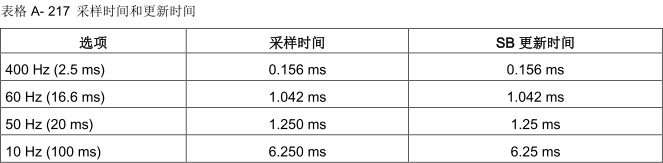

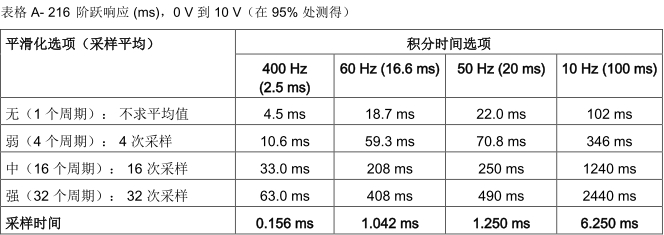

表2. 扩展模板模拟量输入响应时间

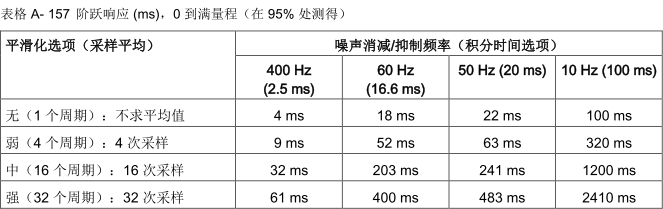

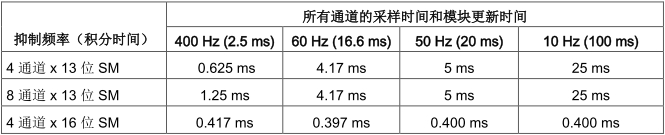

表3. 信号模板模拟量输入响应时间

模拟量输出响应速度

表4. 信号模板和信号板模拟量输出响应时间

输出点类型	电压信号	电流信号
稳定时间（新值的95%）	300 μs（R）	600 μs（1 mH）
	750μs（1 μF）	2 ms（10 mH）

TC 模板响应时间

表5. TC 模板响应时间

抑制频率（Hz）	积分时间（ms）	信号板1通道更新时间（s）	4 通道模板更新时间（s）	8 通道模板更新时间（s）
10	100	0.306	1.225	2.450
50	20	0.066	0.263	0.525
60	16.67	0.056	0.223	0.445
400	10	0.036	0.143	0.285

说明：黄色部分数值同样适用于抑制 100 Hz 和 200 Hz 噪声。

RTD 模板响应时间

表6. RTD 模板响应时间

抑制频率（Hz）	积分时间（ms）	信号板1通道更新时间（s）	4 通道模板更新时间（s）	8 通道模板更新时间（s）
10	100	4/2 线制 0.306 3线制 0.611	4/2 线制 1.222 3线制 2.445	4/2 线制 2.425 3线制 4.845
50	20	4/2 线制 0.066 3线制 0.136	4/2 线制 0.262 3线制 0.505	4/2 线制 0.524 3线制 1.015
60	16.67	4/2 线制 0.056 3线制 0.111	4/2 线制 0.222 3线制 0.445	4/2 线制 0.445 3线制 0.845
400	10	4/2 线制 0.036 3线制 0.071	4/2 线制 0.142 3线制 0.285	4/2 线制 0.285 3线制 0.525

说明：黄色部分数值同样适用于抑制 100 Hz 和 200 Hz 噪声。

上述数据来自《S7-1200 系统手册》。
