数据类型DTL介绍、使用

硬件：

① S7-1200 CPU（本文中使用 V4.4 版本的 S7-1215C DC/DC/DC）

② PC（带以太网卡），TP电缆（以太网电缆）

软件：

① 文档中使用 TIA portal V16

一、DTL时间数据类型

日期和时间的数据类型 DTL 的操作数长度为 12 个字节，用于存储日期和时间信息。

下表列出了数据类型 DTL 的属性：

图.01

数据类型 DTL 的结构由几个部分组成，每一部分都包含不同的数据类型和取值范围。指定值的数据类型必须与相应元素的数据类型相匹配。

下表给出了数据类型 DTL 的结构组成及其属性：

图.02

二、系统/本地时间区别

系统时间（System Time）：格林威治标准时间。

本地时间（Local Time）：根据S7-1200CPU所处时区设置的本地标准时间。

例如 ，北京时间与系统时间相差8小时。

在CPU属性中进行设置，如图所示：

图.03

三、读取S7-1200CPU的系统/本地时钟

1. 读取S7-1200CPU的系统/本地时钟指令的调用。如图所示：

图.04

2.读取S7-1200CPU的系统/本地时钟，需要在DB块中创建数据类型为DTL的变量。

图.05

3.在OB1中编程，读出的系统/本地时间通过输出管脚"OUT"放入数据块相应的变量中。

图.06

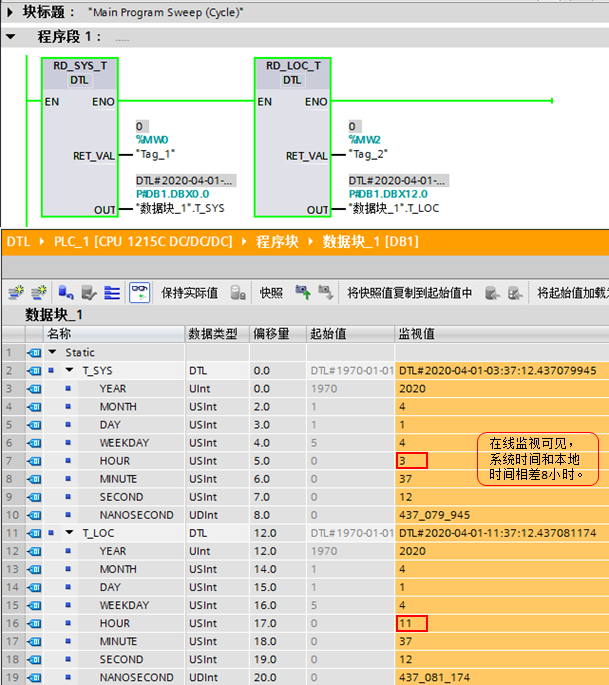

从上图可以看出，读出的系统时间和本地时间相差8小时，这是因为S7-1200CPU所设置的时区与格林威治时间相差8小时。

输出管脚"RET_VAL"为指令状态输出，具体含义参见指令帮助。

四、应用举例

例如，使用本地时钟：

1、设定每天晚上7点开灯，早上7点30分关灯；

2、设定2030-01-01-12:00:00执行某个操作。

图.07
