FieldRead 和 FieldWrite 间接寻址指令

从STEP7 Basic V10.5 + SP2 以上可以使用 FieldRead 和 FieldWrite 指令对数组单元进行间接寻址.

指令的调用:

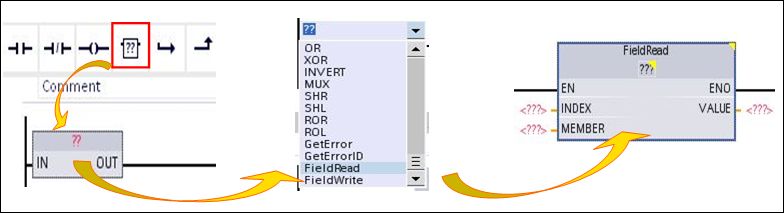

STEP7 Basic V10.5 + SP2 版本软件在指令树里无法直接找到 FieldRead 和 FieldWrite 指令,调用这两个指令必须先从工具栏中调用一个空指令块,双击问号,从下拉菜单中选择添加指令,操作步骤如图1.

图1. 调用 FieldRead 和 FieldWrite 指令

从TIA V11起 FieldRead 和 FieldWrite 指令就可以在指令树里直接找到了。

创建DB块，并建立 Array 数据类型的变量

图2. 创建DB块并定义数组

FieldRead 指令

INDEX: 要读取的数组的单元号

MEMBER: 数组单元首地址

VALUE: 存储读出的数据

下例中是读取数组单元[1]中的数据11,并保存在参数 VALUE: MB110 中。

图3. 读取数组单元中的数据

FieldWrite 指令

INDEX: 要写入的数组的单元号

VALUE: 要写入的数据

MEMBER: 数组单元首地址

下例中是向数组单元[2]中写入数值5。

图4. 向数组单元中写入数据

常见问题

为什么软件里无法找到 FieldRead 和 FieldWrite 指令?

答: 只有 STEP7 Basic V10.5 + SP2 以上的版本才支持 FieldRead 和 FieldWrite指令,并且指令树里也无法找到,只能通过调用空指令块,并在下拉菜单里选择使用这两个指令。

FieldRead 和 FieldWrite指令是否可以对其它数据区或数据类型实现间接寻址？

答：FieldRead 和 FieldWrite指令只能对DB块中的数组单元进行间接寻址访问，DB 块中的其它数据类型以及其它数据区如M, I，Q 区数据都不支持这个功能。

为什么FieldRead 和 FieldWrite指令的参数显示红色不正确？

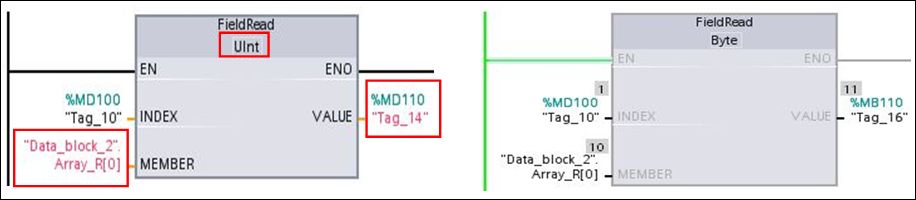

答：必须保证参数 "MEMBER" 和 "VALUE" 的数据类型一致, 如果一个是字节,一个是实数,就会显示红色不正确的提示,如图5.

图5. 参数的正确设置
