I/O扩展模块参数配置

在TIA 博途的"设备视图"下点击要配置参数的模板，在模板属性视图中可设置模板的参数，I/O扩展模块参数配置与本体上的输入输出配置基本相似。

基本组态常见问题

1. 在时钟同步功能中如何实现使用S7-1200 PLC作为时钟同步的SNTP sever(服务器)端?

答：S7-1200 只可作为NTP的client(客户)端进行时钟同步,如要实现SNTP sever(服务器)端功能，可以通过链接下载相应的库。

2. 为什么在组态了系统存储器后， "常1"信号在程序中却不生效？

答：组态或修改了系统存储器后，要确保将配置重新下载到CPU，否则组态不生效。

3. 为什么CPU断电后，再上电CPU没有报任何错误，但CPU却运行不起来？

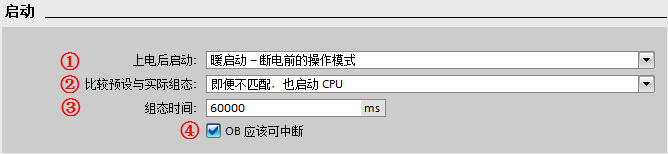

答：原因是CPU没有硬件开关用于启停控制，CPU上电后的启停由CPU属性中的“启动”选项来决定（如图1所示）其默认设置为“暖启动-断电前的操作模式”，此时如果是断电前CPU因故障停止，那么再上电后即使没有故障，CPU也会延续断电前的状态，保持STOP 模式。或者设置成“不重新启动”，则CPU 上电后直接进入STOP 模式。如果在以上两种模式下，CPU无法启动，需要通过博途软件在线功能启动CPU。

所以必须将启动选项设置为“暖启动-RUN模式”，才能保证在没有错误的情况下，CPU上电后直接进入RUN模式。

图1 CPU启动选项设置

4. CPU属性的"启动"特性中, 设置的"比较预设与实际组态匹配"，这里的"匹配"或者"兼容"是什么含义？

答：匹配 (兼容性）是指与当前的模块的输入和输出数量相匹配，而且电气和功能特性也相匹配。兼容模块必须能够完全替换已组态的模块；功能性可以更多，但不能比替换的模块少。

举例说明， 16个通道的数字量输入模块可作为8个通道的数字量输入模块的兼容替换模块。反之则不兼容；16个通道的晶体管数字量输出模块不可作为16个通道的继电器数字量输出模块的兼容替换模块。

所以，如果设置“仅在兼容时，才启动CPU”并且插入组态的模块兼容时，CPU 启动；如果插入的模块不兼容，则 CPU 无法启动。

如果选择“即使不兼容也启动 CPU” 的设置，此时如果插槽中插入一个模拟量输出模块或不插入任何模块，则与实际的16 个通道数字量输入的信号模块完全不兼容。虽然无法访问所组态的输入，但 CPU 仍可启动。

5. 为什么已经将"启动"选项设置为"暖启动-RUN模式"下载组态后，CPU无法启动，而ERROR灯也不报错？

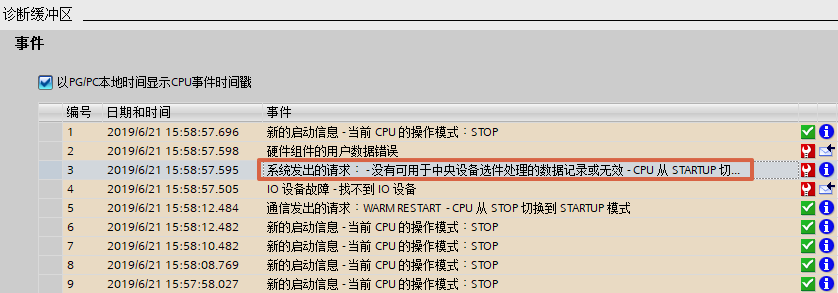

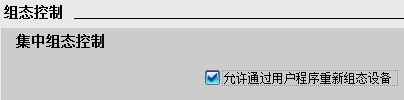

答：这种情况下查看诊断缓冲区，通常可以发现报错：“没有可用于中央设备选件处理的数据记录或无效”，如图2所示。造成这个错误的原因是因为，CPU属性的“组态控制”中已激活“允许通过用户程序重新组态设备”，如图3所示，但启动 OB 未传送一个有效的组态数据记录，则 CPU 从启动模式返回到 STOP 模式。 CPU 在这种情况下不会初始化集中式 I/O，导致启动失败。如果用户并没有使用组态控制，一定确认取消激活“允许通过用户程序重新组态设备”，以免造成不必要的错误。

图2 组态控制造成的错误

图3 组态控制配置

6. 为什么CPU读取的本地时间与当前实际时间相差7小时?

答：因为当前的实际时间是中国的北京时间，而CPU属性中"时间"的默认时区为东一区:UTC+01:00，在CPU属性中，必须先将本地时间的"时区"设置为中国所在的东八区：UTC+08：00，并将配置下载到CPU后，才能读取到正确的本地时间。

7. 为什么在CPU的属性中，"保护"页面的"连接机制"中，无法激活"允许从远程伙伴（PLC，HMI，OPC...)使用PUT/GET访问"，显示为灰色？

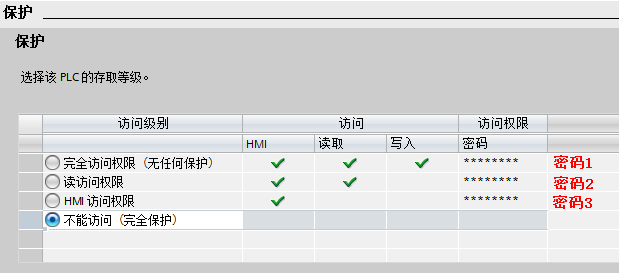

答：造成这个现象的原因是因为已经将CPU的保护等级设置为最高"不能访问（完全保护）"（如图4所示）必须设置成其他保护等级，才能激活该选项。

图4 保护设置

8. 能否使用TIA 博途 STEP 7 V14 SP1打开早期TIA 博途及STEP 7 专业版/基本版创建的项目？

答：如果使用TIA 博途 STEP 7 V14 SP1打开早期TIA 博途及STEP 7 专业版/基本版创建的项目，首先需要使用TIA 博途 STEP 7 V13 SP1 保存和编译早期版本项目。TIA 博途 V14 SP1不再支持使用兼容模式打开早期版本的配置。

另外，TIA 博途V14 SP1在线模式不能完全访问 TIA 博途 V13 SP1（或早期版本）的 CPU 配置。将TIA 博途 V13 SP1 的项目转换到 TIA 博途 V14 SP1，需要在 TIA 博途 V13 SP1 中通过两个菜单命令“编译 > 硬件（完全重建）” 和“编译 > 软件（重新编译所有块）”对项目进行完整的编译后再转换。

9. 是否可以在博图软件V14 SP1中创建V14项目?

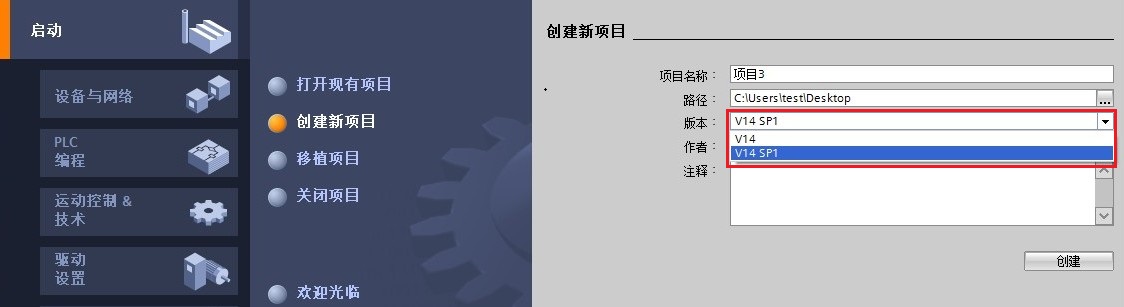

答：可以，使用 STEP 7 V14 SP1 软件创建新项目时，可以选择项目版本为 V14 或者 V14 SP1，如图5所示。

图5创建不同版本的新项目
