Logix5000控制器和Studio 5000 Logix Emulate控制器之间的区别

  • Logix5000控制器和Studio 5000 Logix Emulate控制器之间的区别已关闭评论
  • 481

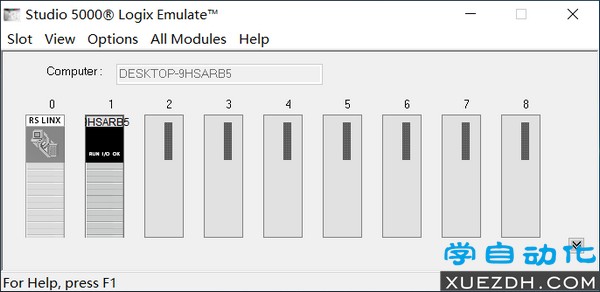

Studio 5000 Logix Emulate控制器模拟Logix5000控制器的大多数行为。

不要依赖Studio 5000 Logix Emulate控制器来匹配Logix5000控制器的性能和操作。某些指令在仿真控制器中的解释与在物理控制器中的解释不同。在仿真控制器中,指令和程序文件的执行时间与物理控制器中的执行时间明显不同。

Logix5000控制器和Studio 5000 Logix Emulate控制器之间的区别

Logix5000控制器和Studio 5000 Logix Emulate控制器之间的差异包括:

特征

Logix5000控制器

Studio 5000 Logix仿真控制器

断点和跟踪点 不支持 支持1
控制实际的I / O 支持的 不支持
强迫 支持的 支持的
与非Rockwell Software HMI软件的接口 DDE / OPC(需要RSLinx Classic专业版,RSLinx Classic单节点,RSLinx Classic OEM或FactoryTalk Linx网关; RSLinx Classic Lite不支持DDE或OPC) DDE / OPC(需要RSLinx Classic专业版,RSLinx Classic单节点,RSLinx Classic OEM或FactoryTalk Linx网关; RSLinx Classic Lite不支持DDE或OPC)
编程语言 梯形图,功能块,顺序功能图和结构化文本 梯形图,功能块,顺序功能图和结构化文本
讯息传递 支持的 支持(仅限本地)
运动指令 支持的 支持(仅虚拟轴)
跳转到子例程(JSR指令) 支持的 支持–但是,参数以相反的顺序传递到子例程(最后一个参数首先传递)
跳转到外部例程
(JXR指令)
支持2 不支持
通过RS232端口进行通讯 支持的 支持的
与FactoryTalk View Machine Edition和FactoryTalk View SE进行通信 支持的 支持的
时间缩放 不支持 支持的
单次扫描模式 不支持 支持的
网卡 不支持
任务优先级 16 3
趋向
在线编辑梯形图,功能块,顺序功能图和结构化文字程式3
  1. 仅在梯形图编程中受支持。
  2. 仅在SoftLogix5800TM控制器中受支持。
  3. 仅在版本13和更高版本中受支持。
