西门子PLC中NPN、PNP传感器的接线方式

  • 西门子PLC中NPN、PNP传感器的接线方式已关闭评论
  • 823

1、首先了解下PLC输入端的类型

西门子PLC输入端源型和漏型的定义:源型、漏型是根据PLC接线端子上I点的电流流向来区分的(西门子PLC与三菱PLC的定义相反,三菱PLC定义:源型、漏型是根据COM端电流流向来区分)

源型:电流从I点流出时,意为电流源头;

漏型:电流从I点流入时,意为电流流向处;

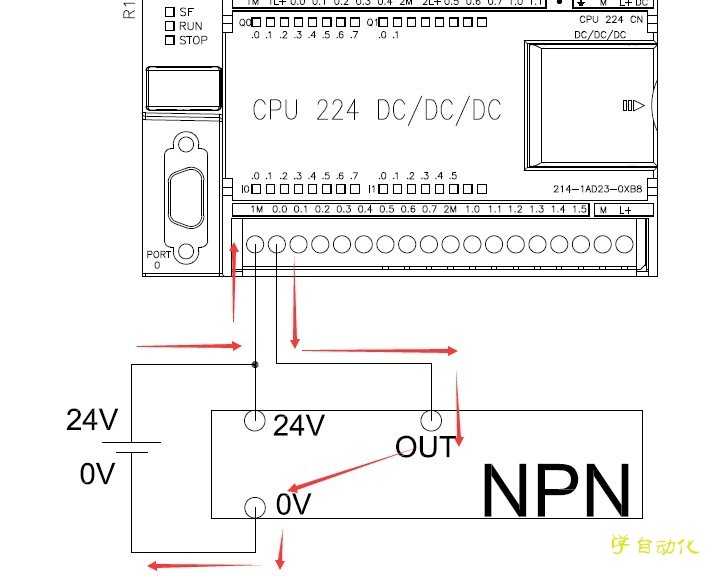

2、NPN传感器接入PLC(对于西门子PLC来说是源型输入接法)

电流走向:24V+----COM端----I0.0(电流从I点流出)----传感器out端----传感器0V端----0V,如下图:

西门子PLC中NPN、PNP传感器的接线方式

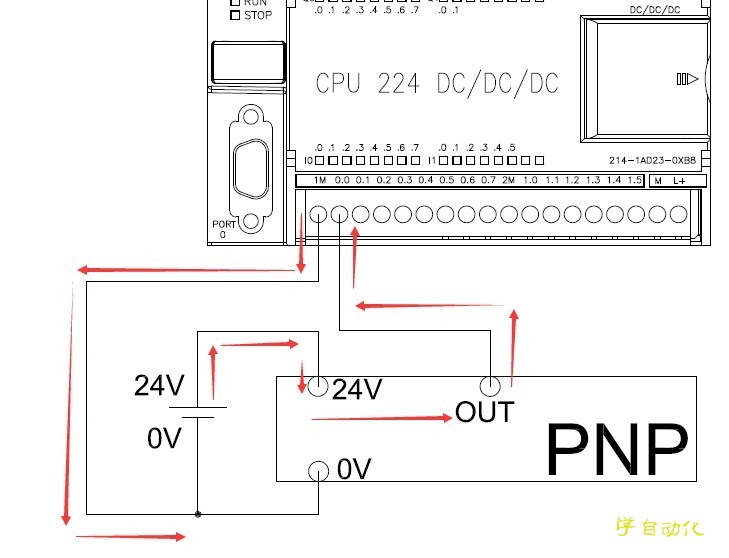

3、PNP传感器接入PLC(对于西门子PLC来说是漏型输入接法)

电流走向:24V+---传感器24V----传感器out端----I0.0(电流流入I点)----COM----0V,如下图:
西门子PLC中NPN、PNP传感器的接线方式

传感器的分类

1、NPN(源型):当导通时输出低电平

当导通时,信号输出线out和0v线连接,相当于输出低电平:0V。

西门子PLC中NPN、PNP传感器的接线方式

NPN型传感器根据安装逻辑方式不同分为3小类

NPN-NO(常开型):不接通时无输出;接通时输出低电平;

NPN-NC(常闭型):不接通时输出低电平;接通时无输出;

NPN-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。

2、PNP(漏型):当导通时输出高电平

当导通时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线,24V。

西门子PLC中NPN、PNP传感器的接线方式

PNP型传感器根据安装逻辑方式不同分为3小类:

PNP-NO(常开型):不接通时无输出;接通时输出高电平;

PNP-NC(常闭型):不接通时输出高电平;接通时无输出;

PNP-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。
