WinCC V7.4 SP1 Update2新功能

西门子WinCC V7.4 SP1 Update2新功能已关闭评论2,578阅读模式

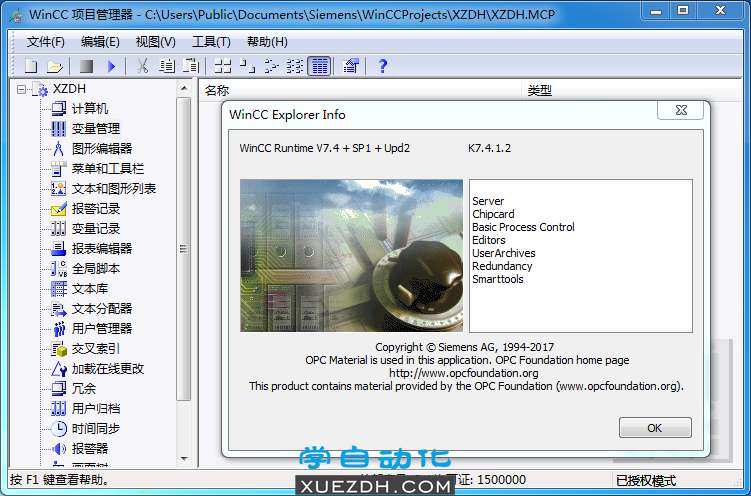

WinCC V7.4 SP1 Update2新功能-图片1

WinCC V7.4 SP1 Update2 Basic

WinCC项目

Windows 7/Windows Server 2008 R2:脱机更新证书

创建项目时,计算机名始终以大写字母存储在配置数据库中。

图形编辑器

用鼠标选择对象

通过<Ctrl>和拖放操作复制对象

图形编辑器快捷菜单中的符号

图片窗口:包含的进程图片的名称显示在小图片窗口中。

多段线:在按住<Ctrl>按钮的同时双击角点,删除角点。

多段线:要以正确的步骤撤消更改,请使用编辑器中的组合键<Ctrl+Z>。

多边形管:正确显示对属性“位置X”的更改。

SVG图形显示

状态显示:通过动态对话框配置的动态化即使在确认配置对话框之后也会保留

无论WinCC项目的选定设计如何,组合线都会正确旋转。

组合对象:“连接器”类型的对象的位置保持不变,即使在再次关闭和打开过程图片之后

WinCC RulerControl:如果系统上另外安装了TIA博途,配置的控件将显示在配置对话框的“源”字段中。

西门子HMI符号库:“中央调色板”选项卡不再显示在动态对话框中,因为HMI符号库的对象不支持。

后续更改的面板类型中对象的属性不会影响面板实例中已配置的对象属性。

当图片窗口包含面板实例并且图片窗口从dynamization获得标记前缀时,面板标记的值将正确显示。

移植的项目:对属性的文本更改保存在复制的面板实例中。

文本和图形列表

GraCS子目录中的图形也显示在“基本图片”列中,即使在扩展的项目中也是如此。

变量管理器

当通过“西门子SIMATIC SCADA导出”工具从TIA项目导入标签时,正确应用“AS offset”。

变量记录

正确导入变量标签的滞后值。

WinCC OnlineTableControl:用“上一个数据记录”按钮加载值。

运行时WinCC OnlineTrendControl:安装的WinCC语言不会影响所选运行时语言中“选择档案/标签”对话框的打开。

报警记录
为定义状态标记而手动输入的标记名可能包含句点,例如带有结构标记。

多行信息文本从导出文件正确导入并在运行时显示。

导出和导入消息

当通过VBA或ODK函数在配置中删除消息时,其他消息的标记连接将保留。

用户归档

WinCC UserAchiveControl:属性“SelectedID”包含任何列排序的数据记录的正确ID。

交叉索引

迁移的项目:正确显示已使用变量的状态。

基本过程控制

执行OS项目编辑器后消息类型的一致配置:“中央信令设备标签”

配置项目中Horn的属性不需要管理员权限

分屏管理器:保存屏幕合成时的稳定性。

运行系统

虚拟键盘(CCOnScreenKeyboard):显示丹麦键盘

图形运行系统

即使“开始角度”和“结束角度”属性相同,也可以看到圆弧。

静态文本:显示边框

组合框:如果PLC未应用输入值,则重新读取原始输出值。

WinCC数字/模拟时钟控制:语言更改后日期和时间的格式更新。

初次打开时独立画面窗口的正确显示

移动或更改图片窗口大小时没有图形瑕疵。

面板实例:如果缺少操作员授权,则在确认“OK”后隐藏注释。

面板实例:即使多个对象属性在运行时连接到面板类型中的面板属性,配置的选择“非比例”也会在运行时应用。

系统标签

冗余系统质量代码,使用动态向导“创建冗余连接”创建

OPC服务器

WinCC OPC UA客户端:重新建立连接

WinCC OPC UA客户端:从导出文件导入所有属性的标签

ODK

“TLGEnumArchives”和“TLGEnumVariablesEx”函数的内存消耗

WinCC通道

Mitsubishi Ethernet

连接中止期间“CCDMRTChannelhost”应用程序的稳定性。

写入文本标签时的Modbus TCP/IP稳定性

OPC通道

OPC UA WinCC通道/OPC通道:新的WinCC系统信息

SIMATIC S7 Protocol Suite

当激活通道诊断并中断与AS的连接时,运行时的稳定性。

写字符串时的稳定性。

SIMATIC S7-1200 S7-1500通道

当通过“AS Symbols>Read from AS”和“AS Symbols>Load from file”读取过程标记时,标记名的创建方式相同

WinCC/WebNavigator

Web服务器

使用Windows用户名通过SIMATIC Logon的稳定性

Web客户端

带有专用Web服务器的Web客户端:菜单和工具栏也显示在用户定义设计的最高层,这是在全局设计设置中预定义的。

WinCC数字/模拟时钟控制:根据配置的Web语言显示日期和时间的格式。

隐藏的图片窗口显示在前景中。

I/O字段:通过“SetLink”ANSI-C函数更改标记连接时,新标记的值将正确显示。

图片树:在web客户端上,即使配置了100多个区域,区域概览也能正确显示。
