Simatic HMI WinCC V7.5 组态软件下载

  • 3,719

WinCC V7.5 中有哪些新增功能?

改进性能和高效组态

WinCC V7.5 支持在运行系统中管理大量数据。

使用新的高性能接口变量或 WinCC 结构变量动态定义面板类型。用于系统分析的性能变量

WinCC 变量管理中的“性能”(Performance) 变量组包含可提供有关运行系统中的数据处理、归档和通信通道状态的重要指标的系统变量。

Simatic HMI WinCC V7.5 组态软件下载

组态“动画”动态类型

要使用相同的变量或相同的事件动态化一个对象的多个属性,WinCC 提供了新的“动画”动态类型。

只需选择一次变量和数据类型,然后指定所需对象属性的相应行为。

与通过脚本进行动态化相比,动画更具优势,同时还拥有较高的运行系统性能。

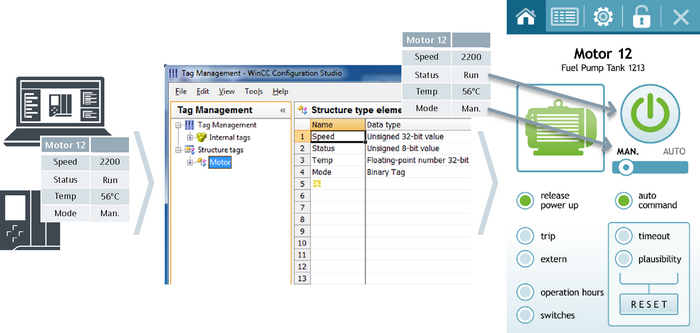

在面板类型中组态结构变量

WinCC V7.5 提供的新选项之一为多个面板实例的简化组态。链接 WinCC 结构类型元素与面板类型的对象属性。要插入面板实例,只需将已组态的结构类型实例拖入过程画面中。插入时,实例特定的结构类型元素会与结构变量自动链接。

Simatic HMI WinCC V7.5 组态软件下载

冗余系统的网络地址

在 WinCC 7.5 中动态或静态分配冗余系统的网络地址。要更改网络地址,请打开 WinCC 项目管理器中的“冗余”(Redundancy) 编辑器,然后在“常规”(General) 选项卡中分配冗余伙伴的网络地址。

通信和接口的扩展功能

为“Mitsubishi 以太网”WinCC 通道扩展了“Mitsubishi iQ-R 系列”通道单元。
自 WinCC V7.5 起,WinCC 通道“Allen Bradley - Ethernet IP”支持通过路由建立连接。还可以组态与位于其它 Allen-Bradley 机架中的 PLC 的连接。

Simatic HMI WinCC V7.5 组态软件下载

使用过程画面时的高级功能

过程画面视图:隐藏系统画面

WinCC 项目的所有画面和面板类型都显示在“过程画面”(Process pictures) 窗口中:

可以双击打开所需画面,然后通过拖放创建画面窗口或面板实例。
可使用文件过滤器搜索特定画面。此外,还可以在此视图中隐藏系统画面或具有特定前缀的画面。

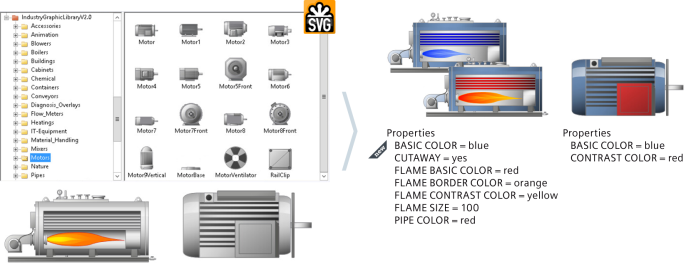

WinCC 图形编辑器:图形对象和库的扩展

WinCC V7.5 提供了一个具有可动态化的 SVG 对象的新库。这样可以更方便地根据过程值更改显示。
新“动画”动态类型,使用 WinCC V7.5 可以更简单地在运行系统中动态显示对象:使用新的高性能动态类型“动画”​​,无需再编辑单个对象属性或使用脚本寻址。

Simatic HMI WinCC V7.5 组态软件下载

可以在单个窗口中选择所需的触发条件,例如变量值,以及受此影响的对象属性。可以为相应值范围定义所选属性的相应更改。还可以将质量代码的评估添加至动画中。

变量管理器和变量记录中的扩展功能

结构化的数据类型与面板链接

在 WinCC 7.5 中,可以将结构化的数据类型与面板一起使用。可以直接在面板中使用结构化的数据类型,而无需访问各个数据类型。

WinCC 变量仿真器

在 7.5 版中,WinCC 变量仿真器已根据 WinCC Configuration Studio 进行了调整。现在,在新变量模拟器中也可以通过脚本单独调整变量的仿真。

Simatic HMI WinCC V7.5 组态软件下载

Simatic HMI WinCC V7.5 组态软件下载链接

Simatic HMI WinCC V7.5 组态软件下载微信搜索或扫码关注
 学自动化 公众号
回复   000268
获取资源下载链接

WinCC V7.5 及更高版本在以下操作系统上运行:

WinCC 客户端项目

Windows 10 (Pro/Enterprise,64 位)

对于 WebNavigator 客户端和 DataMonitor 客户端

Windows 7 SP1(Professional/Enterprise/Ultimate,32 位/64 位)

Windows 8.1(Pro/Enterprise,32 位/64 位)

Windows 10 Pro/Enterprise,64 位)

WinCC 单用户项目和客户端项目

Windows 10 (Pro/Enterprise,64 位)

Windows Server 2016 | 2012 R2(标准版/Datacenter 64 位)

对于 WinCC 服务器

Windows 10(Pro/Enterprise,64 位)

Windows Server 2016 | 2012 R2(标准版/Datacenter 64 位)
