Simatic HMI WinCC V7.4 SP1 组态软件下载

西门子Simatic HMI WinCC V7.4 SP1 组态软件下载已关闭评论8,298阅读模式

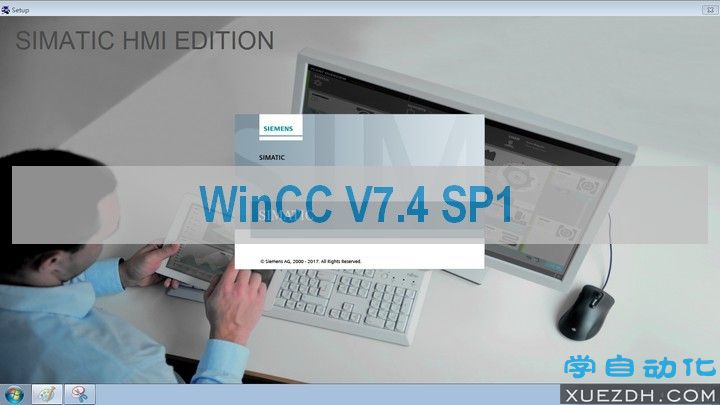

WinCC V7.4 SP1 是 WinCC V7.4 的免费升级包,WinCC V7.4 SP1有哪些新功能呢?

Simatic HMI WinCC V7.4 SP1 组态软件下载-图片1

增加连接数

自 WinCC V7.4 SP1 起,以下性能数据适用:

SIMATIC S7-1200:最多可连接 64 个

SIMATIC S7-1500:最多可连接 128 个

最大可能连接数受可用的系统资源及其性能数据限制,特别是受 CPU、RAM 和以太网连接的限制。

变量管理的新增内容

可以为变量添加注释。在变量选择对话框中针对变量显示注释。

可以为自动分配给 WinCC 中所导入的过程变量的连接指定前缀和后缀。

图形编辑器:增强功能和改进的操作

具有全新的智能对象“SVG 对象”,可用于在过程画面中插入包含可缩放矢量图形的画面。

已添加 SVG 库。全局库包含带有现成 SVG 图形的只读 SVG 库,此类只读库以“zip”文件形式提供。项目库允许构建项目特定的 SVG 库。

使用拖放功能在过程画面中插入对象和控件。

可使用拖放功能将某个样式项插入画面或过程画面的一个或多个对象中。

Simatic HMI WinCC V7.4 SP1 组态软件下载-图片2

已通过“工具”(Tools) 菜单命令打开图形编辑器中的中央调色板和全局设计设置。

对象选项板中新增了按钮,用于根据级别对对象进行排序的快捷菜单增添了新内容。

按住 <Shift> 或 <Ctrl> 键或者同时按住这两个键,然后单击各个对象进行多项选择。

缩放选项板增添了新内容。

增添了可供对象使用的填充图案。

设置画面后,画面显示在画面窗口中的名称上方以及显示在预览中心位置。

您可以为自定义对象和运行系统中包含的对象显示单独的工具提示文本。在组态对话框中为所需对象选择属性“工具提示文本”(Tooltip text)。在“对象属性”(Object Properties) 窗口中组态工具提示文本。

报警记录增添了新功能

S7-1500 的消息集成在报警记录中,并且会自动更新

S7-1500 的控制器报警可与报警记录中的所有文本合并。控制器报警发生更改时,消息会自定更新。

现更好地将要组态的限值监视数据集成在 Configuration Studio 中。

消息颜色的中央调色板支持,可使用中央调色板中的颜色显示消息。

WinCC 报警控件:“NOT”过滤器,在 WinCC 报警控件中,现还可使用 SQL 语句“NOT”过滤消息

Simatic HMI WinCC V7.4 SP1 组态软件下载-图片3

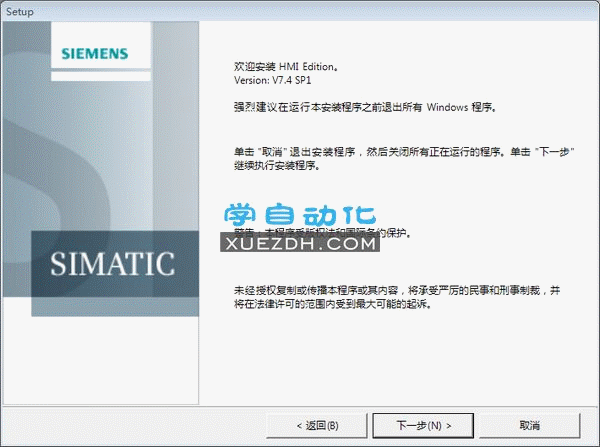

WinCC V7.4 SP1 Windows 7旗舰版安装截图

WinCC V7.4 SP1支持的操作系统

WinCC 客户端项目

Windows 10 (Pro/Enterprise, 64 位)

Windows 8.1 (Pro/Enterprise, 32 位/64 位)

Windows 7 SP1 (Ultimate/Professional/Enterprise, 32 位/64 位)

WinCC 单用户项目和客户端项目

Windows 10 (Pro / Enterprise, 64 位)

Windows 8.1 (Pro/Enterprise, 32 位/64 位)

Windows 7 SP1 (Ultimate/Professional/Enterprise, 32 位/64 位)

Windows Server 2016 (Standard / Datacenter 64 位)

Windows Server 2012 R2 (Standard / Datacenter 64 位)

Windows Server 2008 R2 SP1 (Standard 64 位)

对于 WinCC 服务器

Windows 10 (Pro / Enterprise, 64 位) *)

Windows 8.1 (Pro / Enterprise 64 位) *)

Windows 7 SP1 (Pro / Enterprise 64 位) *)

Windows Server 2016 (Standard / Datacenter 64 位)

Windows Server 2012 R2 (Standard / Datacenter 64 位)

Windows Server 2008 R2 SP1 (Standard 64 位)

WinCC V7.4 SP1下载链接
