TIA博途和CPU中程序版本在上传时的兼容性

  • 5,154

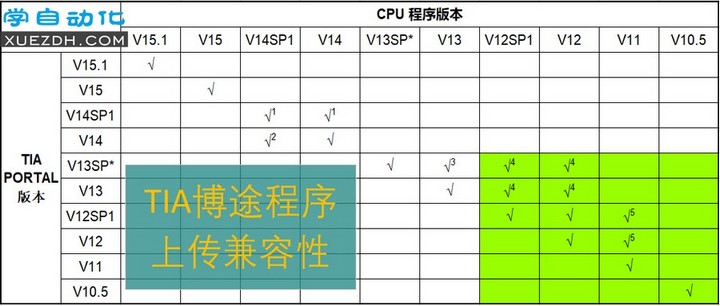

通常西门子CPU内的程序只能使用相同版本的TIA PORTAL软件上传,例如用V15下载的程序只能使用V15版本TIA PORTAL上传,但是也存在一些特例,或者特殊的解决办法,具体见下表和后面的说明。

TIA博途和CPU中程序版本在上传时的兼容性

绿色背景的区域只允许使用从CPU中上载程序块。

1. 在 TIA PORTAL V14 SP1软件中,上传 TIA PORTAL V14 或 V14 SP1 的项目

在TIA PORTAL V14 SP1 软件中能创建两个不同版本的项目:V14 SP1 或 V14,因此能否上传V14 SP1 或 V14 项目取决于 TIA PORTAL V14 SP1 软件中使用的项目版本。

1) 当使用 TIA PORTAL V14 SP1 软件下载 TIA PORTAL V14 项目到 S7-1200 CPU ,或者直接用TIA PORTAL V14 下载项目到 S7-1200 CPU后,如果用于执行上传操作的软件是 TIA PORTAL V14 SP1版本并且创建项目版本是 TIA PORTAL V14 SP1,则上传的项目仍然是 TIA PORTAL V14 版本,并且项目无法升级。

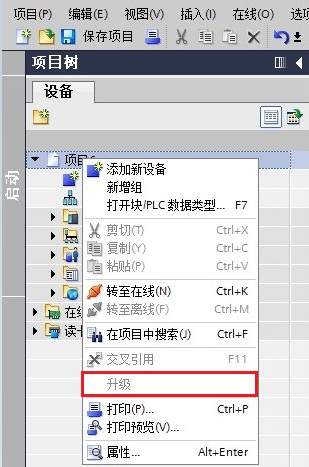

鼠标选中项目,右键选项“升级”显示为灰色。

TIA博途和CPU中程序版本在上传时的兼容性

TIA PORTAL V14 SP1 上传的 TIA PORTAL V14 项目无法升级

2) 当使用 TIA PORTAL V14 SP1 软件下载 TIA PORTAL V14 SP1 项目到 S7-1200 CPU ,如果用于执行上传操作的软件是 TIA PORTAL V14 SP1版本但创建项目版本是 TIA PORTAL V14 ,则无法上传。这其实就相当于用 V14 上载 V14SP1 项目,是不支持的。

TIA博途和CPU中程序版本在上传时的兼容性

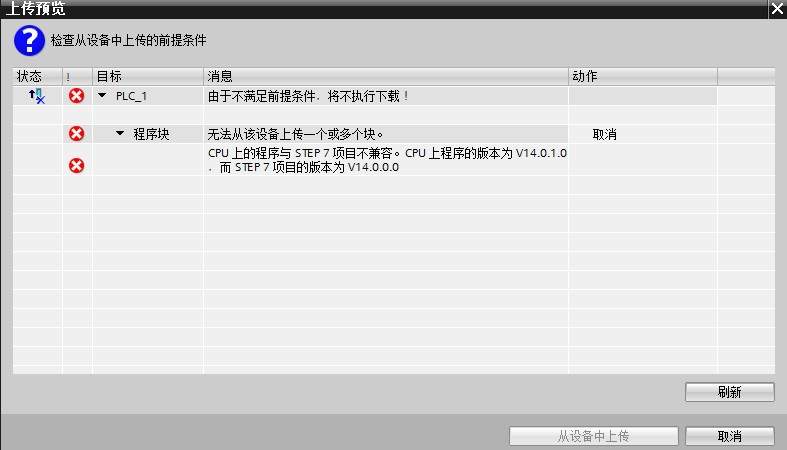

 TIA PORTAL V14 无法上传 TIA PORTAL V14 SP1 项目

2. 在 TIA PORTAL V14 软件中,上传 TIA PORTAL V14 SP1 的项目

和1的问题原因是一样的,当使用 TIA PORTAL V14 SP1 软件下载 TIA PORTAL V14 项目到 S7-1200 CPU ,如果用于执行上传操作的软件是 TIA PORTAL V14,则可以上传。否则无法上传。

3. 在 TIA PORTAL V13 SP1 / SP2 软件中,上传 TIA PORTAL V13 的项目

可以从这里下载一个TIA PORTAL V13的空项目,然后使用 TIA PORTAL V13 SP1/SP2 打开该项目时,在弹出对话框选择中间的按钮“否”,这样打开的就是V13的项目,然后就可以使用正常的方式上传。

TIA博途和CPU中程序版本在上传时的兼容性

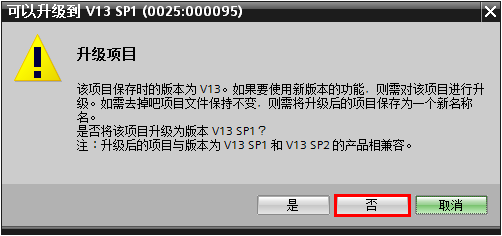

TIA PORTAL V13SP1/SP2 打开 V13 项目

4. 在 TIA PORTAL V13 / V13 SP1/ V13 SP2 软件中,上传 TIA PORTAL V12/ V12 SP1 的项目

可以从这里下载一个TIA PORTAL V12 SP1的空项目,然后使用 TIA PORTAL V13 / V13 SP1 / V13 SP2 打开该项目时,在弹出对话框选择中间的按钮“否”,这样打开的就是V12 SP1的项目,然后就可以使用正常的方式上传。

TIA博途和CPU中程序版本在上传时的兼容性

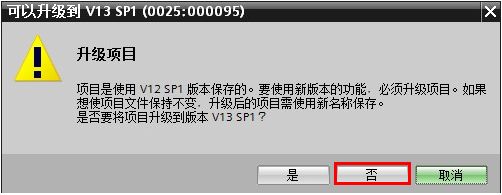

TIA PORTAL V13SP1 打开 V12SP1 项目

5. 在 TIA PORTAL V12 / V12 SP1 软件中,上传 TIA PORTAL V11的项目

可以从这里下载一个TIA PORTAL V11 的空项目,然后使用 TIA PORTAL V12 / V12 SP1 打开该项目,这样打开的就是V11 的项目,然后就可以使用正常的方式上传。

TIA博途和CPU中程序版本在上传时的兼容性

TIA PORTAL V12SP1 打开 V11 项目
