PCS 7 V9.0 SP2测试安装环境,VMWARE虚拟机+Windows 7旗舰版,系统为全新安装,未安装其他软件或组件。

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

不论是本机或是虚拟系统安装的操作系统必须是完整版,不建议使用ghost版本以及精简版本。否则易出现莫名未知的错误。PCS 7 V9.0 SP2安装教程在虚拟机进行,DVD安装光盘采用可移动设备连接选项进行,若使用虚拟光驱会略有差别,另外若是本机安装其他设置或有些许区别。

本安装教程仅适用于本机测试、软件学习,若用于生产环境,请参阅官方操作指南《SIMATIC PCS 7 V9.0 中文版安装步骤说明》。

1、安装Microsoft Internet Explorer 11

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

2、安装.NET Framework和消息队列服务MSMQ

“控制面板 > 程序 >程序和功能”>“打开或关闭 Windows 功能”

勾选.NET Framework 3.5.1

勾选Microsoft Message Queue (MSMQ) 服务器

勾选Microsoft Message Queue (MSMQ) 服务器核心

注意禁用下面的子组件。

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

3、安装信息服务IIS

4、安装PCS7软件

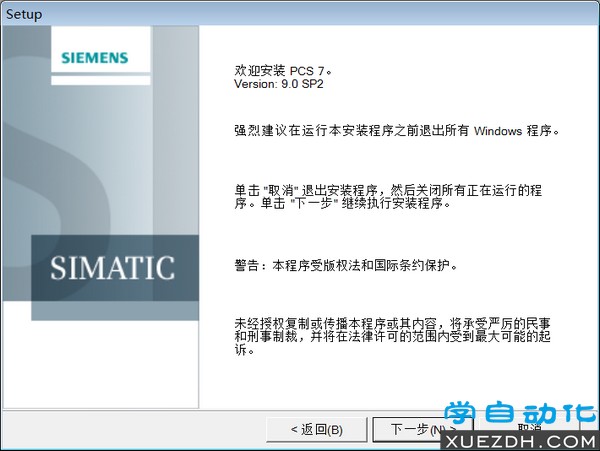

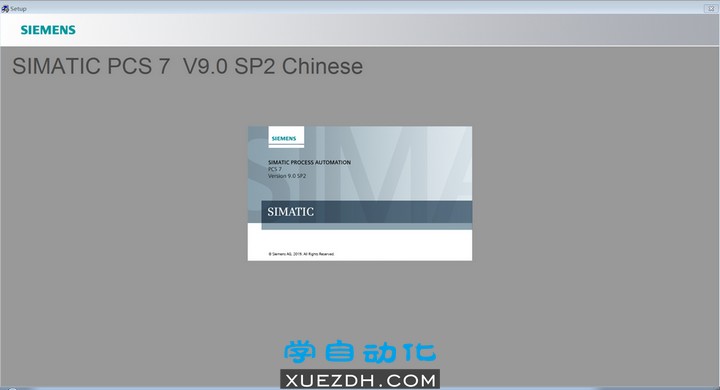

加载SIMATIC PCS 7 V9.0 SP2安装DVD1,双击 Setup.exe。在弹出窗口中可以选择“安装程序语言:简体中文”,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

产品注意事项,点击下一步

许可证证协议。勾选“我同意……”,点击下一步

软件设置类型,选择 “安装”,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

用户信息,输入姓名、公司信息,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

产品语言,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

安装类型,选择“数据包安装”,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

程序数据包,选择工程师站“PCS 7 Engineering”,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

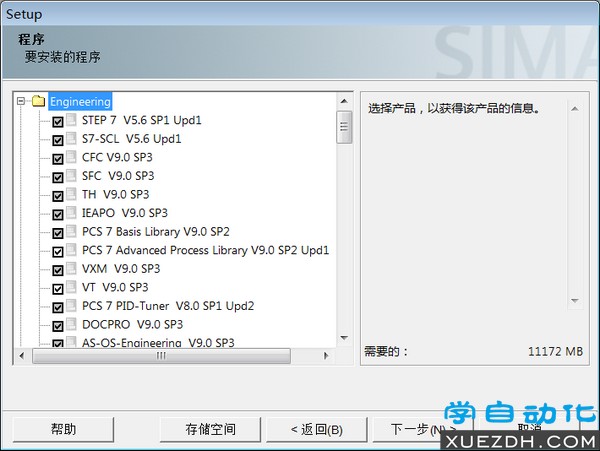

程序(要安装的程序)对话框,选择需要额外安装的软件包,如VT9.0 SP3、SIMATIC Logon V1.6 UPD1、S7-PLCSIM V5.4 SP8 UPD1等,点击下一步

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

许可证证协议。勾选“我接受此许可协议的条件”,点击下一步

系统设置,勾选“我接受对系统设置的更改”,点击下一步

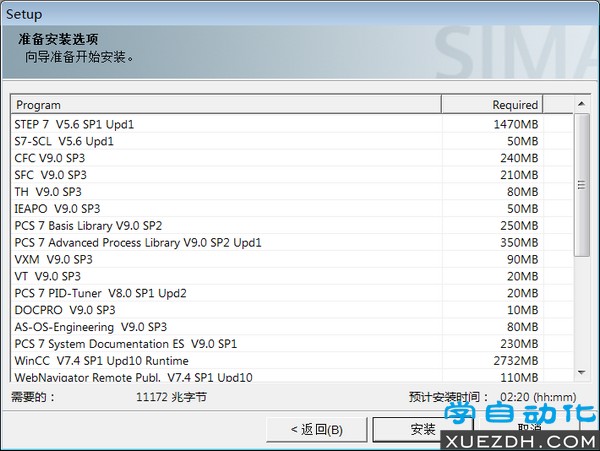

准备安装选项,点击安装,开始软件安装

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

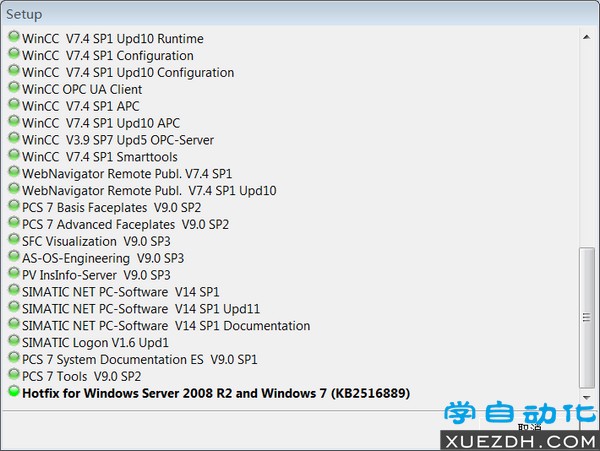

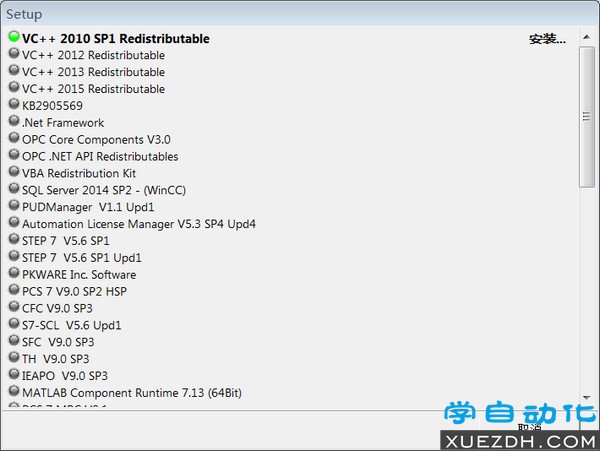

软件安装过程

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

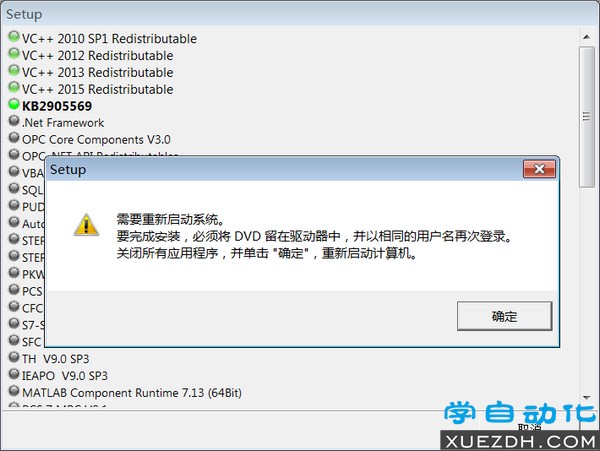

安装过程中,可能存在重新启动系统,点击确定即可

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

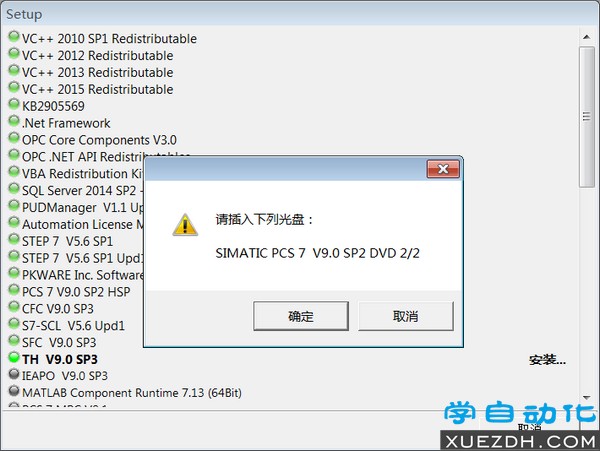

安装过程中,提示插入下列光盘SIMATIC PCS 7 V9.0 DVD2/2,

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

更换DVD安装盘,然后点击确定,软件会继续安装

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

安装完成。选择“是,立即重启计算机”,点击完成。

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

启动软件,在弹出的许可证密钥对话框,选择PCS 7 Trial,点击激活

Windows 7操作系统安装PCS7 V9.0 SP2图文教程

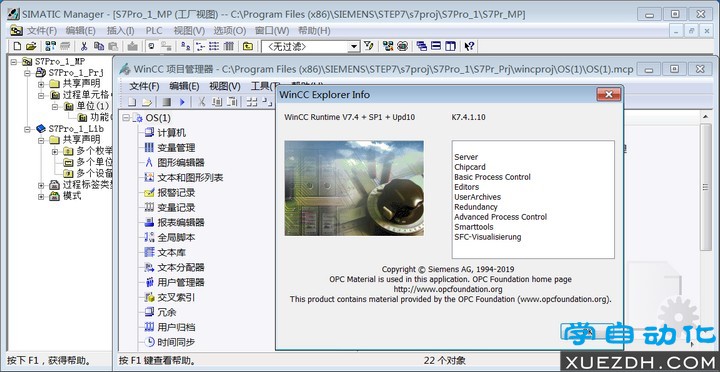

PCS 7 V9.0 SP2软件安装完成图

Windows 7操作系统安装PCS7 V9.0 SP2图文教程
