硬件配置

S7-1500 中集成的新系统电源 PS 60W 24/48/60VDC HF ,可为 CPU 中高达 20 MB 的数据备份提供电能缓冲。

ET 200MP DI HF 和 ET 200MP DO HF 中各模块 I/O 通道的表格式组态,支持复制/粘贴和自动完成功能

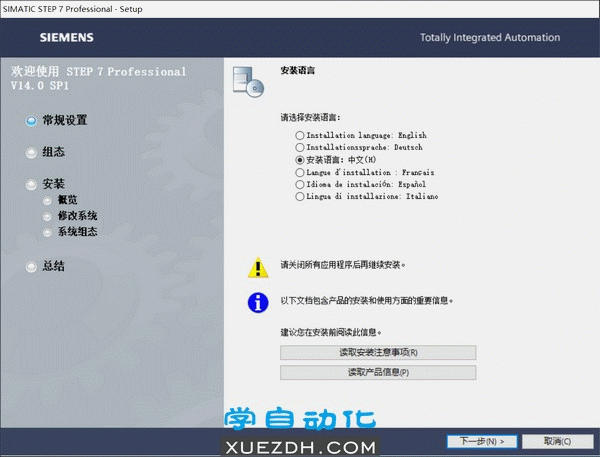

西门子博途TIA STEP 7 Professional V14 SP1新功能-图片1

在图形视图中,可编辑设备名称

在图形化的网络和拓扑视图中,增强了缩放功能并对(多重)选择功能进行了优化

整个设备(如 ET 200SP 站)显示 I/O 变量概览信息

轻松删除项目中不使用的 GSD 文件

S7-1500 进行开放式用户通信 (OUC) 时的 UDP 组播向导功能显著增强

编程语言编辑器

SCL 程序代码中,可使用拖放操作将结构化变量和 ARRAY 元素替换为其它变量。

在 SCL 编辑器中,可快速切换插入模式与覆盖模式。

在 SCL 中,所选择的程序代码段可轻松包含在特定的结构化元素(如,“IF..Then”)内。

在项目树中,可直接对各个块进行详细比较(离线/离线,但也可为在线/离线)。

在 LAD/FBD 中,在使用点处可直接显示变量的注释信息。

在编辑器中,启动 F7 功能(“打开块/PLC 数据类型…”)功能时可带有鼠标光标。

从块生成外部源文件:PLC 数据类型 (UDT)、多重实例和块接口中定义的所有被调用块,均可作为对象导出为外部源文件。

在“指令”(Instructions) 任务卡中,所有使用的 PLC 指令均可更新为最新版本。

西门子博途TIA STEP 7 Professional V14 SP1新功能-图片2

新指令

使用 S7-1200/1500 的新指令“SCATTER”和“GATHER”,可将数据类型为 BYTE、WORD、DWORD、LWORD 的变量值与数据类型为 BOOL 的 ARRAY 变量值进行互换。例如,将控制和状态字快速拆分为单个的位信号并重新组合在一起。

使用“GetSMCInfo”指令,可读取有关所插入 SIMATIC 存储卡的信息,如存储器容量、已用的存储空间大小或已完成的读/写操作数量(百分比形式)。

“Polyline”指令通过一条特征曲线,将输入值映射为输出值。系统定义的特征曲线为一条折线段,包含有多达 50 个插补点。

语言创新

PLC 数据类型 (UDT) 和 ARRAY 注释信息可按照实例进行特定修改。

各种 PLC 数据类型 (UDT) 可分配相同的结构,而符号名称不同。

S7-GRAPH 块版本 V4.0 及以上版本可采集所分配操作数的初始值。激活初始值获取后,即使未发生任何错误,系统也将连续记录布尔型操作数信号状态的实际值以及联锁与转换条件的比较器运算结果。每个循环的信号状态都将存储在 GRAPH 背景数据块中。一个 GRAPH 步中的每个联锁或转换条件最多可记录 32 个信号状态。

在新版本中,项目库和全局库可分别翻译为不同的外国语言。

极大简化了现有项目库中各种类型(块、PLC 数据类型)的升级。

用户自定义的帮助信息可以项目语言打开。在 V14 及以下版本中,只能以 TIA Portal 语言启动用户自定义的帮助信息。

消息/诊断

优化了巡视窗口中的报警信息显示,并增加了诸如“接收报警”(Receive alarms) 和“冻结报警”(Freeze alarms) 等新功能。

移植

STEP 7 V5.x 移植到 TIA Portal 的过程中,系统将保留 SCL 源代码中使用的 ARRAY 限值局部常量。

跟踪

切换显示格式(例如:WORD 可显示为十六进制格式,作为带有/不带符号的 INT)

X 轴上的滚动条带有一个小预览窗口(“时间范围显示”),可查看刚执行了缩放的内容。

系统函数

CAx 数据基于 XML,支持导出和重新导入,可用于诸如 ECAD 系统数据交换应用中。

用户自定义的交叉引用可使用过滤器。如,查找对变量的多重访问。

通过密码生成器,TIA Portal 可连接外部密码管理器。其优点在于无需输入密码。这样,可显著提高程序代码的信息安全。

西门子博途TIA STEP 7 Professional V14 SP1新功能-图片3

SIMATIC Ident

SIMATIC Ident 的工艺对象 (TO) 可将通将信模块和读卡器的硬件配置连接到 S7-1200 和 S7-1500 控制器的编程系统中。这样,TO 可有效防止设置错误并及时检测参数分配中的错误。

硬件配置:

设备制造商为每个通信模块 / 读卡器分配一个“唯一的名称”,调试工程师和编程人员将通过该名称对设备进行识别。

每个通信模块、读卡器或读取点的参数分配将通过 TO 进行设置。

单击“自动组态”(Auto Configuration) 按钮,将 Ident 设备组态为支持 TO 操作。

新指令:

SIMATIC Ident 的所有指令均已修正,可使用 TO。这些指令位于 TIA Portal 的“可选软件包 > SIMATIC Ident”(Optional packages > SIMATIC Ident) 中。

更改了读卡器中指令的硬件寻址方式,因此可通过 TO 中定义的“唯一名称”选择读卡器。因此,硬件标识符和逻辑地址无需进行事先搜索、记录和传输。

隐藏了指令处的可选输入。用户可轻松识别某功能所必需的重要参数。

编程人员无需为硬件分配参数。在 PLC 启动过程中,只需执行 RESET_READER 指令(不带其它输入参数),而无需考虑所连接的读卡器。该指令将从由 TO 组态的数据区域获取所需的参数。

诊断:

可通过 TO 显示指令向应用程序报告的最新消息。

基于时间戳和具体错误描述文本信息,可对错误原因进行快速分析。
