西门子InverterEdge V1.2变频器一键配置及调试软件

  • 522

InverterEdge V1.2软件为基于 TIA PORTAL 和 Startdrive Openness 组件的SINAMICS 系列变频器提供一键配置及调试。

驱动的配置和参数设置仅通过一个 Excel 表格来完成。其余的工作通过本软件一键启动,自动完成。中间的可选操作通过对话框的方式,由用户选择是否执行。

西门子InverterEdge V1.2变频器一键配置及调试软件

InverterEdge V1.2支持变频器:

西门子InverterEdge V1.2变频器一键配置及调试软件

InverterEdge 软件支持的功能:

自动创建 TIA PORTAL 项目

读取配置数据

在 TIA PORTAL 创建驱动设备

设置驱动设备的配置参数

改变驱动设备的功能参数

下载驱动设备

在线驱动设备

快速调试、电机铭牌参数输入

电机参数静态识别

动态优化

批量调试

离线驱动设置

项目导出

项目导入

西门子InverterEdge V1.2变频器一键配置及调试软件

InverterEdge V1.2 操作系统兼容性

Windows 7 Professional SP1

Windows 7 Enterprise SP1

Windows 7 Ultimate SP1

Windows 10 Professional Version 1709, 1803

Windows 10 Enterprise Version 1709, 1803

Windows 10 Enterprise 2016 LTSB

Windows 10 IoT Enterprise 2015/2016 LTSB

Window Server 2012 R2 StdE

Window Server 2016 Standard

新建博图项目并调试变频器

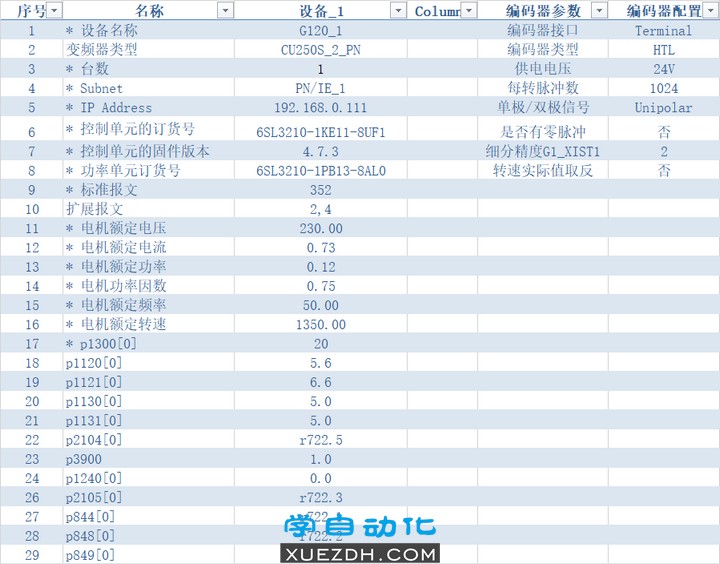

首先编辑驱动配置表 G120_Device_List.xlsx,默认在C:\Siemens Drive目录下。 在配置表中输入变频器相关信息、电机参数及其他重要参数即可, 软件会自动生成 Startdrive 项目并完成配置。

西门子InverterEdge V1.2变频器一键配置及调试软件

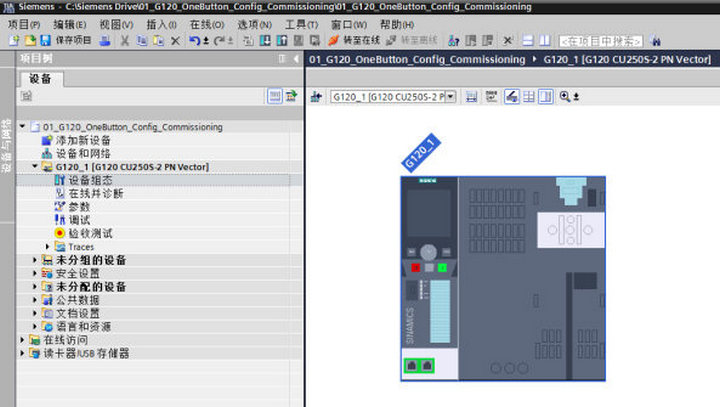

完成配置表 G120_Device_List.xlsx 信息输入之后,单击“确定” 按钮。 InverterEdge 软件会自动打开博图软件自动创建项目。

InverterEdge 软件会根据驱动配置列表 G120_Device_List.xlsx 自动添加设备、配置设备、修改离线参数。

自动完成的变频器硬件配置

自动输入的电机参数

自动配置的网络接口

自动配置的报文及其他参数

西门子InverterEdge V1.2变频器一键配置及调试软件

完成自动配置和参数设置之后,软件会提示“请确认是否下载设备?”。单击“确定”按钮可以下载设备。下载设备之前要求变频器已经分配的 IP 地址要和配置表 G120_Device_List.xlsx 中输入的一致。

之后只需点击弹窗向导按钮即可完成“ 电机静态辨识 ”“动态优化(可不执行)”,完成优化后软件会自动执行 Copy RAM to ROM,将参数保存至变频器 ROM 中。

如需批量调试相同的设备,按照提示操作,InverterEdge V1.2自动复制多台变频器,完成组态和参数设置。
