最大 I/O 能力计算
S7-1200 最大I/O能力取决于以下几个因素，这些因素之间互相影响、制约，必须综合考虑：
CPU 输入/输出过程变量映像区大小
CPU 本体的 I/O 点数
CPU 带扩展模块的数目，见表1（CPU 所带智能通讯模块安装于 CPU 左侧，不占用扩展模板资源数）
CPU 的 5 VDC 电源是否满足所有扩展模块的需要
5 VDC 电源需求请参考 S7-1200 PLC 电源需求与计算，其它影响因素请参考如下表1 。
表1. S7-1200 PLC 影响 I/O 能力的性能参数
CPU 参数 CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C CPUs DC/DC/DC, AC/DC/RLY, DC/DC/RLY DC/DC/DC 集成数字量 I/O 6 输入 / 4 输出 8 输入/ 6 输出 14 输入 / 10 输出 集成模拟量 I/O 2 输入 2 输入/ 2 输出 过程映像区 1024 字节输入 / 1024 字节输出 信号板扩展 最多1个 信号模块扩展 无 最多2个 最多8个 最大本地数字量 I/O 14 82 284 最大本地模拟量 I/O 3 19 67 69 69 通信模块扩展 最多3个
S7-1200 PLC 电源需求与计算
S7-1200 CPU 提供 5 VDC 和 24 VDC 电源：
当有扩展模板时，CPU 通过 I/O 总线为其提供 5 VDC 电源，所有扩展模块的 5 VDC 电源消耗之和不能超过该 CPU 提供的电源额定值。若不够用不能外接 5 VDC 电源。
每个 CPU 都有一个 24 VDC 传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供 24 VDC。如果电源要求超出了 CPU 模块的电源额定值，你可以增加一个外部24 VDC 电源来提供给扩展模块。
所谓电源计算，就是用 CPU 所能提供的电源容量，减去各模块所需要的电源消耗量。
S7-1200 系统电源数据简表
详情请参考最新的《 S7-1200 系统手册》或模块说明书。
表2. CPU 的供电能力
CPU 型号 电流供应 (mA) 5 VDC 24 VDC CPU 1211C 750 300 CPU 1212C 1000 300 CPU 1214C 1600 400 CPU 1215C 1600 400 CPU 1217C 1600 400 表3. CPU 上及扩展模块上的数字量输入所消耗的电流
CPU 上及扩展模块上的数字量 电流需求 (mA) 5 VDC 24 VDC 每点输入 ---- 4 mA/输入 注意：如果数字量输入点使用外接24VDC电源，则不必纳入计算。
表4. 数字扩展模块所消耗的电流
数字扩展模块型号 订货号 电流需求 5 VDC (mA) 24 VDC SM 1221 8 x 24 VDC输入 6ES7221-1BF32-0XB0 105 4 mA/输入 SM 1221 16 x 24 VDC输入 6ES7221-1BH32-0XB0 130 4 mA/输入 SM 1222 8 x 24 VDC输出 6ES7222-1BF32-0XB0 120 50mA SM 1222 16 x 24 VDC输出 6ES7222-1BH32-0XB0 140 100mA SM 1222 8 x 继电器输出 6ES7222-1HF32-0XB0 120 11 mA/输出 SM 1222 8 x 继电器输出切换 6ES7222-1XF32-0XB0 140 16.7 mA/输出 SM 1222 16 x 继电器输出 6ES7222-1HH32-0XB0 135 11 mA/输出 SM 1223 8 x 24 VDC输入/8 x 24 VDC输出 6ES7223-1BH32-0XB0 145 150mA SM 1223 16 x 24 VDC输入/16 x 24 VDC输出 6ES7223-1BL32-0XB0 185 200mA SM 1223 8 x 24 VDC 输入/8 x 继电器输出 6ES7223-1PH32-0XB0 145 4 mA/输入 11 mA/输出 SM 1223 16 x 24 VDC 输入/16 x 继电器输出 6ES7223-1PL32-0XB0 180 4 mA/输入 11 mA/输出 SM 1223 8 x 120/230 VAC 输入/8 x 继电器输出 6ES7223-1QH32-0XB0 120 11 mA/输出 表5.模拟扩展模块所消耗的电流
模拟扩展模块型号 订货号 电流需求 (mA) 5 VDC 24 VDC SM 1231 4 x 13位 模拟量输入 6ES7231-4HD32-0XB0 80 45 SM 1231 8 x 13位 模拟量输入 6ES7231-4HF32-0XB0 90 45 SM 1231 4 x 16位 模拟量输入 6ES7231-5ND32-0XB0 80 65 SM 1232 2 x 模拟量输出 6ES7232-4HB32-0XB0 80 45 (无负载) SM 1232 4 x 模拟量输出 6ES7232-4HD32-0XB0 80 45 (无负载) SM 1234 4 x 模拟量输入/2 x 模拟量输出 6ES7234-4HE32-0XB0 80 60 (无负载) SM 1231 4 x TC 模拟量输入 6ES7231-5QD32-0XB0 80 40 SM 1231 8 x TC 模拟量输入 6ES7231-5QF32-0XB0 80 40 SM 1231 4 x RTD 模拟量输入 6ES7231-5PD32-0XB0 80 40 SM 1231 8 x RTD 模拟量输入 6ES7231-5PF32-0XB0 90 40 表6.信号板所消耗的电流
信号板型号 订货号 电流需求 5 VDC (mA) 24 VDC SB 1221,200kHz 4 x 24 VDC 输入 6ES7221-3BD30-0XB0 40 7 mA/输入 +20mA SB 1221,200kHz 4 x 5 VDC 输入 6ES7221-3AD30-0XB0 40 15 mA/输入 +15mA SB 1222,200kHz 4 x 24 VDC 输出 6ES7222-1BD30-0XB0 35 15mA SB 1222,200kHz 4 x 5 VDC 输出 6ES7222-1AD30-0XB0 35 15mA SB 1223,200kHz 2 x 24VDC输入/2x24 VDC输出 6ES7223-3BD30-0XB0 35 7 mA/输入 +30mA SB 1223,200kHz 2 x 5 VDC 输入/2 x 5 VDC 输出 6ES7223-3AD30-0XB0 35 15 mA/输入 +15mA SB 1223 2 x 24 VDC 输入/2 x 24 VDC 输出 6ES7223-0BD30-0XB0 50 4 mA/输入 SB 1231 1 路模拟量输入 6ES7231-4HA30-0XB0 55 --- SB 1231 1路热电偶输入 6ES7231-5QA30-0XB0 5 20mA SB 1231 1路热电阻输入 6ES7231-5PA30-0XB0 5 25mA SB 1232 1 路模拟量输出 6ES7232-4HA30-0XB0 15 40 mA (无负载) BB 1297 电池板 6ES7297-0AX30-0XA0 11 --- 表7.通讯板/模块所消耗的电流
通讯模块型号 订货号 电流供应 (mA) 5 VDC 24 VDC CM 1241 RS232 6ES7241-1AH32-0XB0 200 --- CM 1241 RS422/485 6ES7241-1CH32-0XB0 220 --- CB 1241 RS485 6ES7241-1CH30-1XB0 50 80 CM 1243-5 6GK7243-5DX30-0XE0 --- 100 CM 1242-5 6GK7242-5DX30-0XE0 150 --- CP 1243-1 6GK7243-1BX30-0XE0 250 ---
电源需求计算实例
以下实例是 PLC 电源计算实例，该 PLC 包括一个 CPU 1214C AC/DC/继电器型、1xSM 1231 4 x 13位 模拟量输入、 3xSM 1223 8 DI输入/8 继电器输出和 1xSM 1221 8DI 输入。该实例一共有 46 点输入和 34 点输出 。电源需求如下表8.所示
表8.电源需求计算实例列表
CPU 电源计算 5 VDC 24 VDC CPU 1214C AC/DC/继电器型 1600 mA 400 mA 减 系统要求 5 VDC 24 VDC CPU 1214C， 14点输入 --- 14 * 4 mA = 56 mA 1 个 SM 1231 1 * 80 mA = 80 mA 1 * 45 mA = 45 mA 3 个 SM 1223 3 * 145 mA = 435 mA 3 * 8 * 4 mA = 96 mA 3 * 8 * 11 mA = 264 mA 1 个 SM 1221 1 * 105 mA = 105 mA 8 * 4 mA = 32 mA 总要求 620 mA 493 mA 等于 电流差额 5 VDC 24 VDC 总电流差额 980 mA - 93 mA
由表中可以看出，所选 CPU 已经为 SM 提供了足够的 5 VDC 电流，但没有通过传感器电源为所有输入和扩展继电器线圈提供足够的 24 VDC 电流。I/O 需要 493 mA 而 CPU 只能提供 400 mA。则该系统而外需要一个至少为 93 mA 的 24 VDC 电源以运行所有包括的 24 VDC 输入和输出。
常见问题
答：不能，根据模板 5 VDC 电源使用情况选择合适的 CPU 。
答：可以，根据需要可以选择使用外部电源。
答：
扩展模板仅指信号模板，安装于 CPU 的右侧，共有 8 个扩展槽位
通讯模块安装于 CPU 左侧，并不占用扩展模板资源数
信号模块安装于 CPU 上侧，每个 CPU 最多只能安装 1 个，并不占用扩展模板资源数

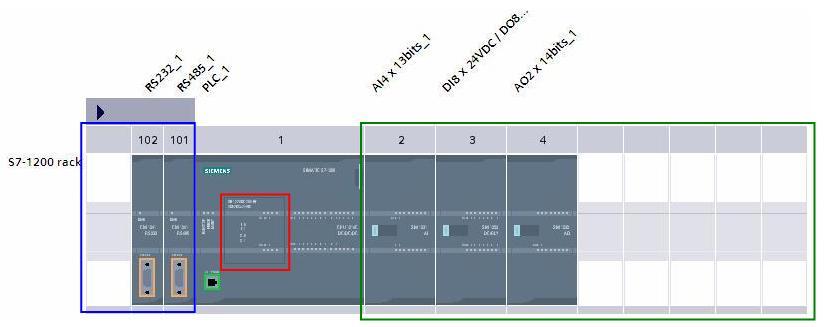

S7-1200 模板安装位置如下：
1 号槽位为CPU
红色图框为信号板（SB）安装位置
蓝色图框内为 101 ~ 103 三个槽位，为通讯模板（CM）安装位置
绿色图框内为 2 ~ 9 八个槽位，为信号模板（SM）安装位置
答：不能，所有的信号板、信号模板和通讯模板都不支持通电时的插入和拔除 。
