AutoCAD 2020新功能和下载

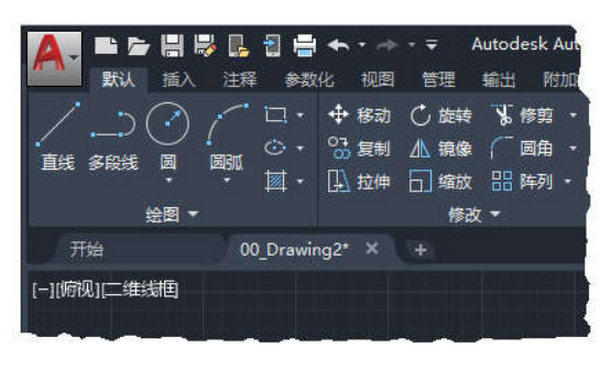

新的深色主题

图标颜色优化了背景颜色以提供最佳对比度, 从而不会分散对绘图区域的注意力, 让用户的焦点保持在此处。

AutoCAD 2020新功能和下载

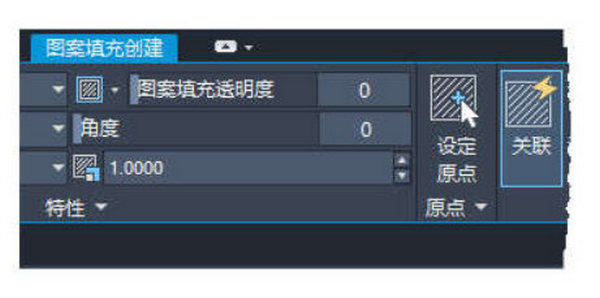

当功能区上的“上下文”选项卡处于活动状态时( 如编辑文字或创建图案填充时) , 它们的亮显现在更为明显。

AutoCAD 2020新功能和下载

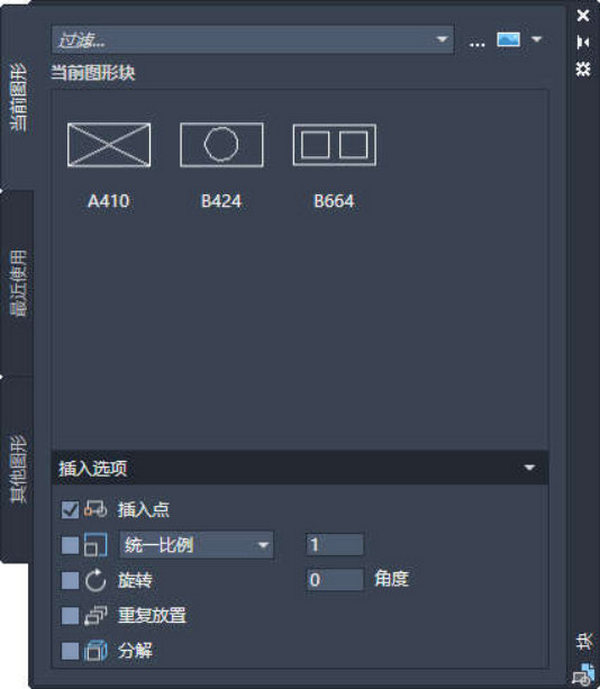

“块”选项板

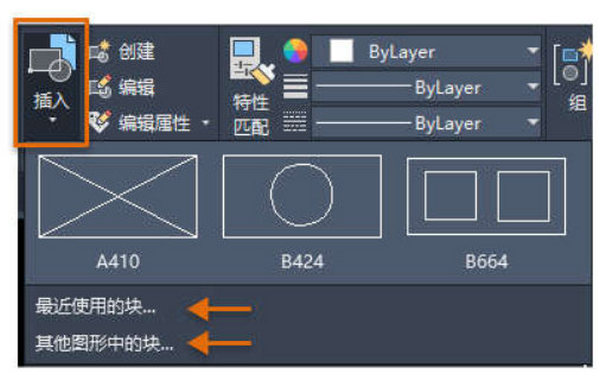

当前提供有多种插入块的方法: “插入”、 “工具选项板”和“设计中心”。 提供这些不同的选项是因为不同规程中的人员有不同的需求和偏好。

AutoCAD 2020新功能和下载

重新设计“插入”对话框的主要原因是为了在插入块的工作流中为块提供更好的视觉预览。 选项板提高了查找和插入多个块的效率 - 包括新的“重复放置”选项, 这可省去一个步骤。

AutoCAD 2020新功能和下载

新增和己更改的命令

BLOCKSPALETTE - 打开“块”选项板。

BLOCKSPALETTECLOSE - 关闭“块”选项板。

CLASSICINSERT - 打开经典“插入”对话框。

INSERT - 启动 BLOCKSPALETTE 命令( 在脚本中例外) , 这会打开旧 INSERT 命令来保持脚本兼容性。

-INSERT - 启动经典 INSERT 命令的命令行版本

新系统变量

BLOCKMRULIST - 控制“±夬”选项板的“最近使用”选项卡中显示的块的数量。

BLOCKNAVIGATE - 控制“块”选项板的“其他图形”选项卡中显示的文件和块。 下次启动程序时生效。

BLOCKREDEFINEMODE - 控制从“块”选项板插入块( 其名称与当前图形内的块的名称相同) 时是否显示“块 - 重新定义块”任务对话框。

BLOCKSTATE ( 只读) - 报告“块”选项板处于打开状态, 还是处于关闭状态。

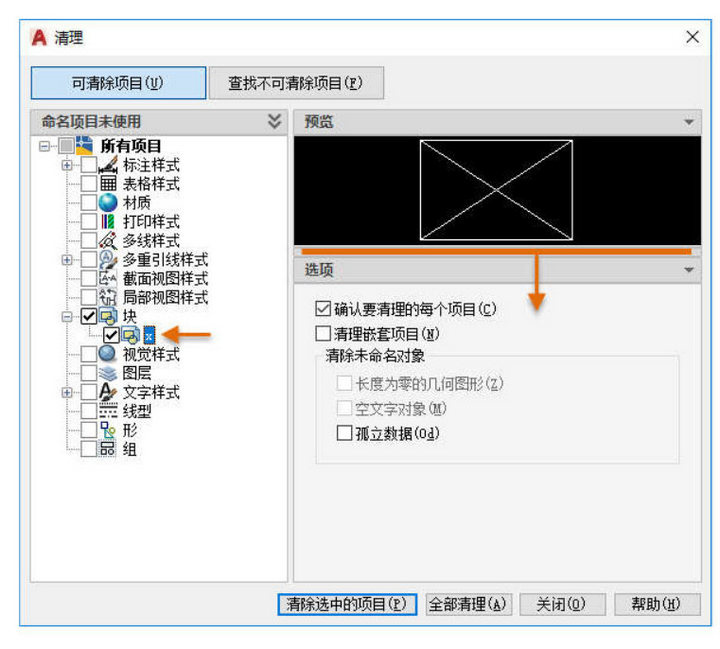

清理重新设计

“清理”功能己经过修改, 更易于清理和组织图形。 控制选项基本相同, 但定向更高效了, 并且“预览”区域现在可以调整大小。

AutoCAD 2020新功能和下载

DWG 比较增强功能

DWG 比较功能的主要增强功能是, 现在可以在比较状态下直接将当前图形与指定图形一起进行比较和编辑。 比较在当前图形中进行。 在当前图形或比较图形中所做的任何更改会动态比较并亮显。

AutoCAD 2020新功能和下载

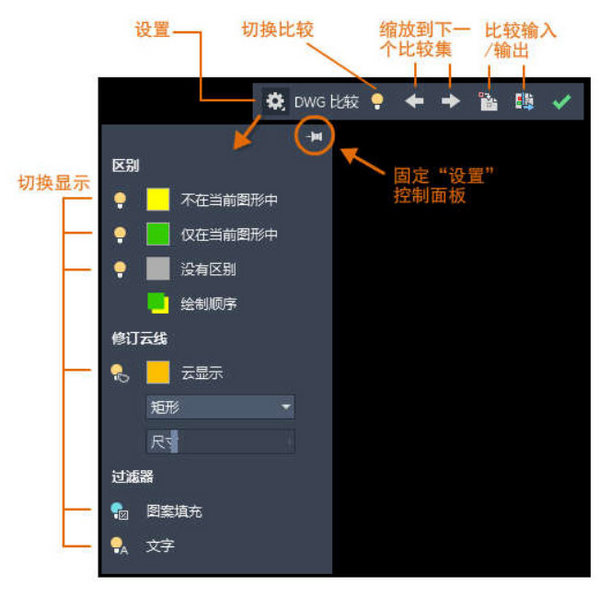

为了便于在比较状态下直接编辑, 此功能的选项和控件己从功能区移动到绘图区域顶部的固定工具栏。 大多数选项都已合并到“设置”控件中并得到了增强, 如图所示。 可以轻松从工具栏切换比较, 以及从“设置”控件切换差异类型的显示。

此外, 可以通过单击颜色轻松更改默认颜色, 以获得偏爱的颜色或色觉障碍友好的颜色。 在此图中, “不在当前图形中”的颜色从红色更改为黄色。

测量几何图形选项: 快速测量

使用 MEASUREGEOM 命令的新“快速”选项, 测量速度变得更快。 使用此选项, 可以快速查看二维图形中的尺寸、 距离和角度。

如果此选项处于活动状态, 则在对象之上和之间移动鼠标时, 该命令将动态显示二维图形中的标注、 距离和角度。 显示在图示左侧的橙色方块精确地表示 90 度角度。

AutoCAD 2020新功能和下载

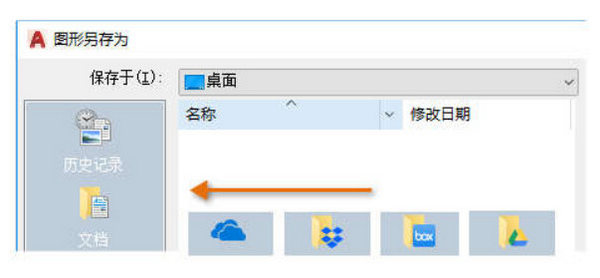

支持云服务

AutoCAD 2020 现在支持在使用“保存”、 “另存为”和“打开”命令时, 连接和存储到多个云服务提供商。

AutoCAD 2020新功能和下载

安全性增强功能

以下是 AutoCAD 2020 中与网络安全相关的增强功能的亮点。

AutoCAD 创建的特定数据文件中的四个潜在漏洞己关闭。

若干基于AutoCAD 中所使用 DLL 或其他组件的依赖项( 具有己知漏洞)己删除或升级。

组件中将来成为漏洞的部分正在进行替换。

潜在的服务器漏洞己通过升级而关闭。
