AutoCAD Electrical 2016电气绘图软件下载

  • AutoCAD Electrical 2016电气绘图软件下载已关闭评论
  • 117

AutoCAD Electrical 2016电气绘图软件下载

AutoCAD Electrical 2016新功能

默认接线路径

排序次序的图形和项目特性现在适用于接线路径以及标记和线号次序。 此设置提供了包含多个元件的导线网络地默认接线路径。

AutoCAD Electrical 2016可执行以下步骤来确定接线路径:

1.检查使用“编辑接线路径”命令定义的接线路径, 包括任何直接到端子连接。

2.检查导线网络中是否存在有角度的 T 形。

3.检查是否有任何元件具有相同的位置。

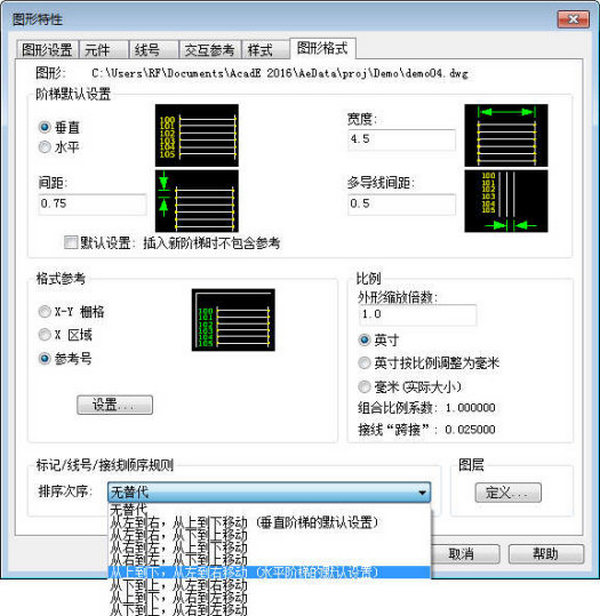

4.使用“排序次序”图形特性确定在以前的检查未予以考虑的任何元件的连接。

AutoCAD Electrical 2016电气绘图软件下载

线号属性支持

在“编辑线号/属性”对话框中编辑线号属性 W01USER

-W10USER。 在以下报告中下列值现在是可用字段:

导线自/到

导线自/到

元件导线列表

參连接器插头

端子设计图

电缆自/到

插入连接器

“插入连接器”对话框设置在 AutoCAD Electrical 的所有任务中保持不变。 在设置默认设置后, 您不必再次设置它们。 本产品支持两组设置, 一组用于公制图形, 另一组用于英制图形。 系统将基于激活的图形自动使用相应的设置。

注释单线元件

在处理单线图时, 您可能需要基于已插入的原理图或面板元件注释单线元件。 为了简便该操作, 系统提供了一个新选项, 以基于是否已存在匹配的单线符号来过滤元件列表。

AutoCAD Electrical 2016电气绘图软件下载

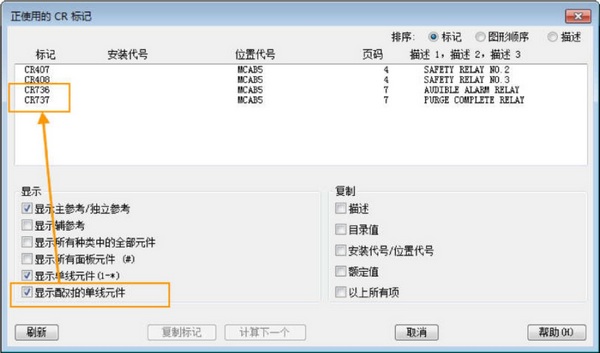

选中该复选框可包含所有原理图、 面板和单线参考, 而不管原理图元件或面板元件是否存在匹配的单线元件。

注: 只有“显示单线元件”框也处于选中状态时, 才会包含单线参考。

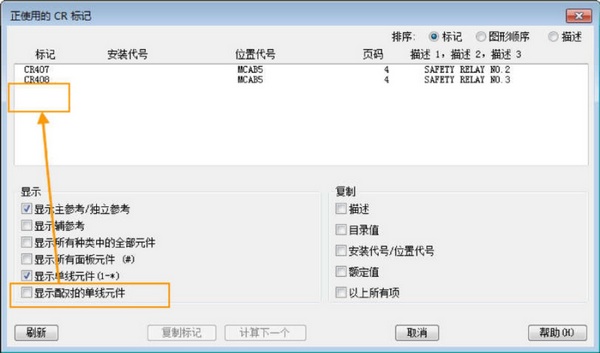

选中该复选框可过滤出所有原理图、 面板和单线参考, 而不管原理图元件或面板元件是否存在匹配的单线元件。 结果列表只包含不具有匹配的单线元件的标记。

AutoCAD Electrical 2016电气绘图软件下载

原理图端子

如果使用“多次插入”命令插入原理图端子, 现在有一些选项可以隐藏标记排、 安装代号和位置代号属性值。

AutoCAD Electrical 2016电气绘图软件下载

当使用“多次插入(图标菜单)”时, 这些选项将在插入第一个端子后可用。 当使用“多次插入(拾取主要项)”时, 这些选项适用于插入的每个端子, 包括第一个端子。

AutoCAD Electrical 2016其他增强功能

从主元件的交互参考中过滤出使用虚连接线直接连接到主元件的辅元件。

在编辑面板元件时, 在“查看/编辑额定值”对话框中添加了默认额定值按钮。 每个按钮可打开额定值默认文件, 以便可以选择要指定给属性的值。

在插入参数连接器时, “插入/编辑元件”对话框将会打开, 以便可以进一步注释连接器。

“复制回路”命令默认为选择多个插入点以在同一图形上创建多个副本。

系统提供了新的回路编译器 API, 以使用虚连接线将回路中的元件连接在一起。

“输出到电子表格”现在可在执行输出之前自动刷新数据库。利用端子排编辑器上的新复选框可以保存内部和外部装置指定

AutoCAD Electrical 2016电气绘图软件下载

AutoCAD Electrical 2016 系统要求

Microsoft® Windows® 10

(需要 AutoCAD Electrical 2016 SP1 和 AutoCAD 2016 SP1)

Microsoft Windows 8/8.1

Microsoft Windows 7

AutoCAD Electrical 2016电气绘图软件下载微信搜索或扫码关注
 学自动化 公众号
回复CADe2016
获取资源下载链接

可回复CADe+年份,获取其他版本,

AutoCAD Electrical 2011至2021

回复内容区分大小写
