EPLAN Harness proD 2.9电缆线束三维设计软件

  • 166

EPLAN Harness proD 2.9电缆线束三维设计软件

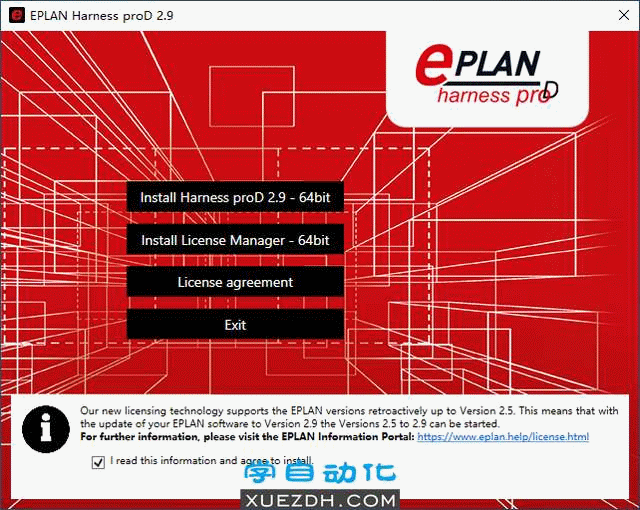

EPLAN Harness proD 2.9

主要用于2D/3D电缆与线束设计、文 档创建、数字化样机设计及所有生产报表准备。是一个专业提供电缆/线束设计和文档编制的三维软件系统。EPLAN Harness proD能够从各种机械设计平台获取相关的信息并且能够从各种电气设计平台中获取连接信息,在没有机械数据的情况下,EPLAN Harness proD也能够独立完成线束设计。从电气平台中自动导入导线表,自动完成布线,自动完成线束文档编制以及自动生成二维钉板图。

EPLAN Harness proD Library主要是用来创建和管理线束零部件,可以定义和管理在EPLAN Harness proD Studio 线束设计时所用到的零部件和线束附件。

EPLAN Harness proD workdesk 是一种二维的线束开发环境,它允许在一个项目中定义和管理数个线束二维开发环境。

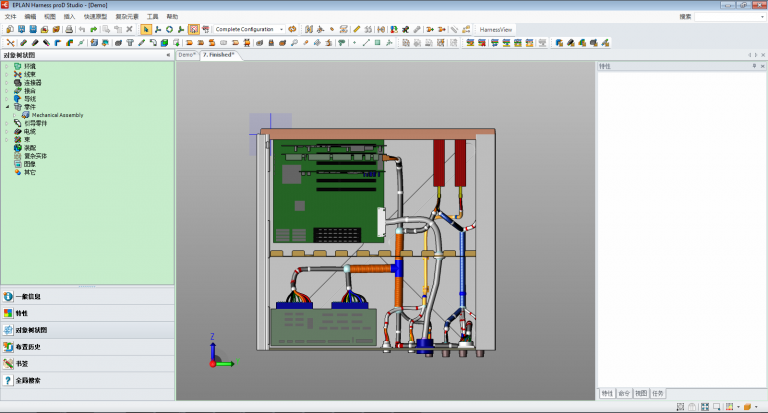

EPLAN Harness proD Workspace是一种三维的线束开发环境,它允许在一个项目中定义和管理数个线束三维开发环境。

EPLAN Harness proD Nailboard是从Workspace / Workdesk自动生成的二维图纸,所以它内部的信息状态与Workspace / Workdesk保持一致。如果相关的信息在Workspace / Workdesk中发生了变更,可以通过同步或者更新的方式使Nailboard数据保持更新。

EPLAN Harness proD Report 能够根据需要自动生成各种数据表格,这些表格称之为报表。从Workspace / Workdesk能够生成的报表如下:

物料清单、独立对象清单、电缆和导线的切线表、导线和连接清单、连接器和死结头列表、时间和成本分析、线束保护层材料报表

EPLAN Harness proD 2.9电缆线束三维设计软件

Eplan harness prod 2.9新功能

1、放置期间预览

预览将显示为“面上位置”,“点上点”或“边缘上的边缘”。

好处:在第一步中减少处理时间和更精确的放置。通过视觉帮助避免错误。

2、备份/恢复项目

备份和恢复Harness proD项目的新功能。

好处:简化数据备份和数据交换。

3、更新期间的批处理

现在可以在堆栈中更新图纸和报告。用户可以从项目概述中的图标看到是否需要更新文档。为此,已实施新图标。

好处:更新钉板和评估时的批处理为用户提供了巨大的时间优势。当存在许多图纸和评估时尤其如此

4、“锚”功能

导入的几何体可以在空间中固定。无论是有意还是无意的转移都被排除在外。如果线束或接线与导入的几何图形对齐,这一点尤为重要。 好处:防止了3D几何体的无意移位。确保在3D空间中准确定位线束或电缆。提供主动错误预防。

5、自动铺设电缆

现在可以自动布线电缆,类似于单根电缆。

好处:通过自动化减少加工时间。

6、捆绑和表面保护对象作为起点

现在可以将现有捆绑或现有表面保护定义为新捆绑的起点。

好处:创建复杂的线束结构大大简化。处理时间大大减少。

7、编辑DWG / DXF文件

可以编辑导入库中的DWG / DXF图纸。可以删除,更改或添加元素。可以导入需要符号的图形并且需要提取项目。

好处:创建主数据期间的最佳工作流程支持。为指甲板创建符号的最大灵活性。

8、从3D几何体中导出2D符号

现在可以从现有的3D几何体自动导出指甲板所需的2D符号。

好处:减少主数据创建期间的处理时间。增加灵活性。还快速生成几个符号。
