EPLAN Electric P8 2024新功能尝鲜下载体验

EPLANEPLAN Electric P8 2024新功能尝鲜下载体验已关闭评论5911阅读模式

EPLAN Electric P8 2024新功能尝鲜下载体验-图片1

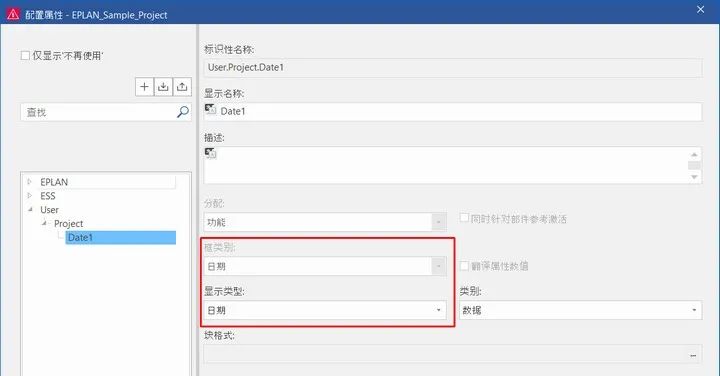

用户自定义属性“日期”

用户自定义属性的日期信息此前无单独的框类别。这将导致部分用户使用不同的格式,由此可带来一些问题。借助"日期"框类别,现在可为这些属性提供统一的格式。当使用此类用户自定义属性时,现在还可在项目(导航器、报表等)中筛选日期信息。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片2

扩展的计算属性

通过将计算属性扩展至用户定义属性和索引块属性以及结构段定义,现在可在整个项目中使用计算属性。通过该方式可在 EPLAN 平台中直接计算值,或者在项目中实现特定对象的确定数量的可视化。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片3

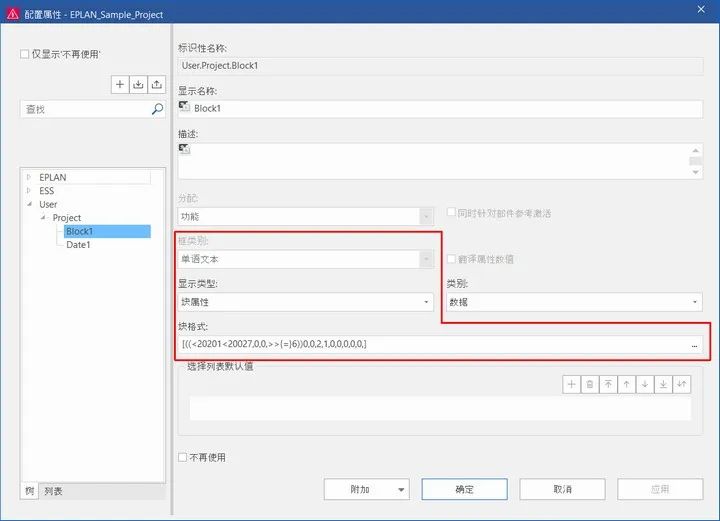

将块属性定义为用户属性

将块属性定义为用户定义属性,则仅需一个属性用于定义和显示。用户定义的块属性具有可自由选择的多语言显示名称,并在插入宏时一同被插入。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片4

连接缺失的电缆连接

如果一根电缆彼此连接将两个端子且并未配置所有电缆连接,则现在可自动生成并连接缺失的电缆连接。同时将自动生成放置连接所需的备用端子。使用新命令连接电缆连接,避免在设计和报表中出现错误。

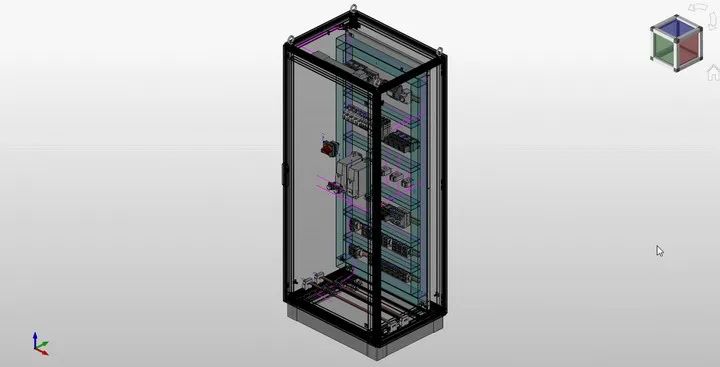

使用导航立方切换3D视图

可借助导航立方生成所有视图,其中导航立方显示在已打开布局空间的右上角。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片5

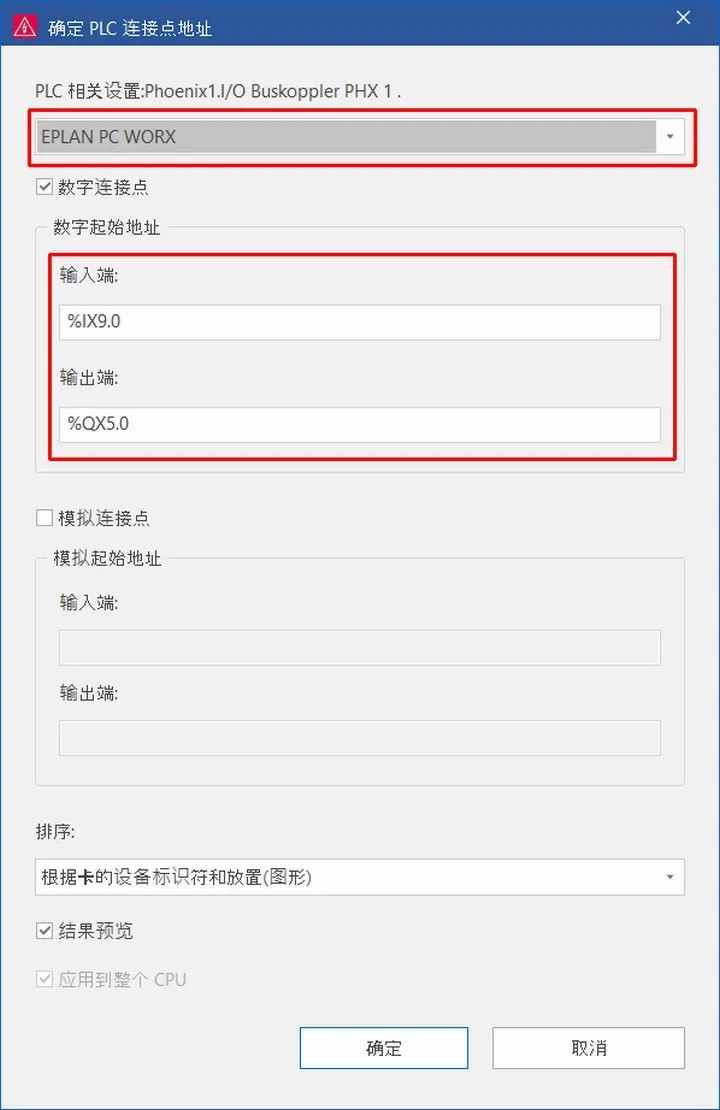

PLC连接点编址

针对 PLC 连接点编址时,现在在 PLC 连接点编址对话框的输入框中将示例地址显示为寻址起始值的输入辅助。作为这些更改的一部分,已将 PLC 连接点重新编址对话框重命名为 PLC 连接点编址。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片6

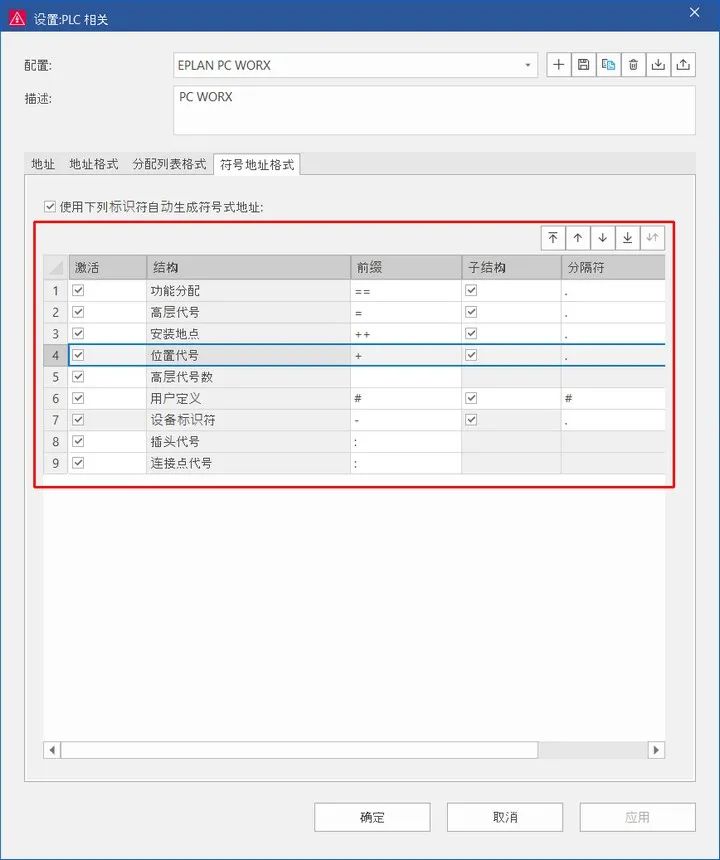

符号地址可更改标识块的顺序

您可在 PLC 指定设置中指定应自动生成的符号地址。在设置:PLC 相关对话框的符号地址格式选项卡中,您此前已指定哪些标识块是符号地址的一部分,并使用其它字符替换分配列表中的相应前缀。现在您还可更改符号地址内的标识块顺序。

EPLAN Electric P8 2024新功能尝鲜下载体验-图片7
