Studio 5000 Logix Designer V31 中文版

罗克韦尔Studio 5000 Logix Designer V31 中文版已关闭评论10,0472阅读模式

Studio 5000 V31 中文版具有以下新增和增强功能以​​及受支持的新硬件。

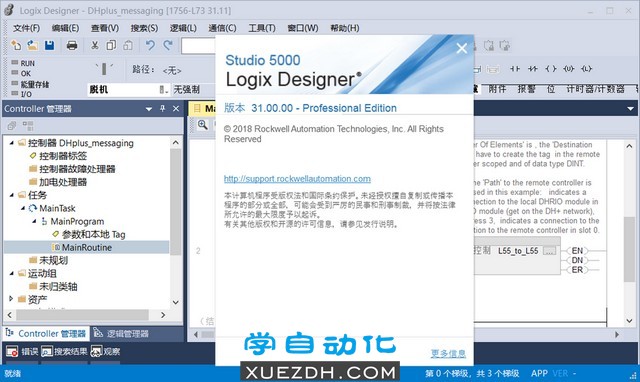

Studio 5000 Logix Designer V31 中文版-图片1

运动学运动指令

新的Kinematics运动指令在刀具中心点,几何形状,数据驱动的六轴插补和队列长度方面提供了增强的协调运动控制能力。这些说明适用于Compact GuardLogix 5380,CompactLogix 5380,CompactLogix 5480,ControlLogix 5580和GuardLogix 5580控制器。

CIP Energy对象支持的标签

Studio 5000 V31的Logix Designer应用程序支持CIP Energy对象支持的标签。这些标签用于自动化过程中,以监视和管理能源使用情况。在Logix Designer应用程序中,CIP能源对象支持的标签存储和传递从报告能源数据的机器收集的能源信息。CIP Energy对象支持的标签还可以汇总设备,机器和其他CIP Energy对象支持的标签的能耗。CompactLogix 5380,Compact GuardLogix 5380,CompactLogix 5480,ControlLogix 5580控制器和GuardLogix 5580控制器支持CIP Energy对象支持的标签。

基于标签的警报和警报定义

使用基于标签的警报来监视标签值以确定警报条件。基于标签的警报不是逻辑程序的一部分,并且不会增加项目的扫描时间。警报定义与附加指令或定义的数据类型相关联。当使用具有警报定义的数据类型或附加指令创建标签时,将根据警报定义自动创建警报。CompactLogix 5380,Compact GuardLogix 5380,CompactLogix 5480,ControlLogix 5580控制器和GuardLogix 5580控制器支持基于标签的警报和警报定义。

Studio 5000 Logix Designer V31 中文版-图片2

安全工具栏和所有组件锁定

在Compact GuardLogix 5380,CompactLogix 5380,CompactLogix 5480,ControlLogix 5580和GuardLogix 5580控制器上,例程和附加指令在被基于许可证的源代码保护保护后可以被锁定。将基于许可证的源代码保护并锁定到项目可提供Logix Designer应用程序中可用的最高安全级别。包含锁定组件的项目文件可以与用户共享,而无需使用锁定组件的许可。这些用户可以处理项目中不受保护的部分,上传和下载项目文件,甚至可以将锁定的组件复制并粘贴到其他项目文件中。

FactoryTalk®Linx™网络浏览器

添加或更改以太网驱动程序,浏览器中的配置,搜索浏览的设备并指定查看设备的缩放级别。

安全控制器的新SIL / PL选项

Studio 5000 V31的Logix Designer应用程序支持选择GuardLogix 5580安全控制器的安全级别。安全级别确定项目是SIL2 / PLd还是SIL3 / PLe,并暗示是否存在安全伙伴。将安全级别更改为SIL3 / PLe会在I / O配置树中创建一个安全伙伴。将安全级别更改为SIL2 / PLd会将安全伙伴从I / O配置树中删除。在“ 控制器属性”对话框的“ 安全性”选项卡中选择了安全级别。

增强功能

Logix Designer应用程序界面已得到改进,以增加编辑空间,提高工作流程的一致性以及更新图标和图像。

编辑窗口现在已选项卡化,可以从主应用程序窗口中取消停靠以供多台显示器使用。

可以在每个编辑器中显示或隐藏说明,操作数和值,以匹配用户要求。

已为每个编辑器添加了缩放和书签功能。

对结构化文本编辑器进行了以下增强:

使用大纲将结构化文本例程组织为可折叠的段。使用自动概述或标记特定区域来自动定义细分。
使用代码片段将预定义的代码块插入“结构化文本”例程中。键入代码段的关键字,然后按Tab插入代码段。

Studio 5000 V31中文版支持操作系统:

Windows10专业版(x64)

Windows 7 Professional(x64)SP1

Windows 8.1 Professional(x64)

Windows Server 2008 R2 Standard Edition SP1

Windows Server 2012 R2标准版

Windows Server 2016

Studio 5000 V31中文版需要以下必备软件:

FactoryTalk®服务平台v3.00.00

FactoryTalk®Activation Manager v4.02.00

RSLinx Classic v4.00.00

FactoryTalk®Linx™v6.00.00

Studio 5000 V31中文版下载链接

Studio 5000 Logix Designer V31 中文版-图片3微信搜索或扫码关注
 学自动化 公众号
回复   000643
获取资源下载链接
