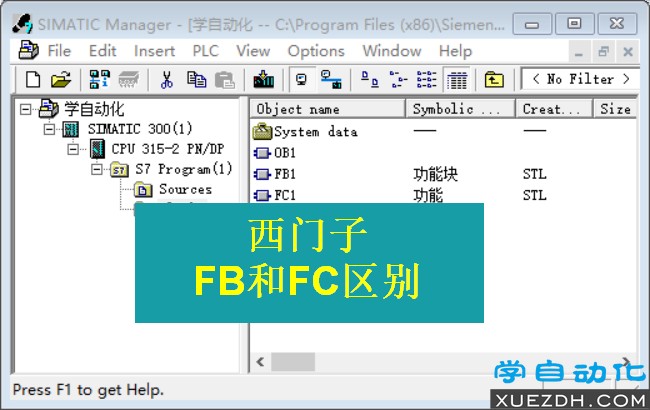

西门子PLC编程功能块FB和功能FC的区别?

FB和FC区别

功能块FB,带背景数据块;功能FC,相当于函数。

FB,FC块均相当于子程序,既可以调用其它FB,FC块,也可以被OB,FB,FC块调用。

它们之间的主要区别是:

1. FB使用背景数据块作为存储区,FC没有独立的存储区,使用全局DB或M区。

2. FB局部变量有STAT和TEMP,FC由于没有自己的存储区因此不具有STAT,TEMP本身不能设置初始值。

本质上,FB,FC的实现目的是相同的;无论何种逻辑要求,FB,FC均可实现。只是实现方式效率不同,这也和工程师个人编程习惯有关。

FB块优点:

1. 易于移植性,对于相同控制逻辑不同参数的被控对象,只要使用不同的背景DB,同一个FB块就可以方便控制多个对象;

2. 多重背景,减少重复工作,提高效率;

3. 多次调用时,参数修改方便;

4. 有独立的存储区。

FC块优点:

1. 小巧灵活,对于非多次调用的程序更易理解;

2. 不占用额外的存储资源。

FB、FC块管脚定义

IN---------变量是外部输入的,只能被本程序块读,不能被本程序块写。

OUT-------是本程序块输出的,他可以被本程序块读写,其他程序通过引脚只能读值不能写。

IN_OUT--- 输入输出变量 本程序块和其他程序都可以读写这个引脚的值。

TEMP -----临时变量,顾名思义是暂时存储数据的变量。这些临时的数据存储在CPU工作存储区的局部数据堆栈(L堆栈)中。

STAT-------在PLC运行期间始终被存储。S7 将静态变量定义在背景数据块(仅对FB而言,FC和OB无静态变量),当被调用块运行时,能读出或修改静态变量;被调用块结束后,静态变量保留在数据块中。

Q:为何定义的FB,FC块,多次调用后程序混乱?

A:对于,多次调用的程序块,FB块建议更换调用不同的背景DB;FC则需要确保使用的存储地址不重复,即每次调用,块中调用的地址不重复。

Q:为何含有定时器或计数器的FB或FC单次调用ok,多次调用时定时器或计数器混乱?

A:对于多次调用的FB,FC,如为S7定时器,计数器,则需要在IN接口中定义TIMER或Counter,每调用一次FB或FC,均赋不同的定时器或计数器号。

如为IEC定时器,计数器,则需要在IN接口定义Block_DB,每调用一次FB或FC,均赋不同的DB块给其中的IEC定时器或计数器。

临时变量引起的麻烦

临时变量可以在组织块OB、功能FC和功能块FB中使用,当块执行时它们被用来临时存储数据,一旦块执行结束,堆栈的地址将被重新分配用于其它程序块使用,此地址上的数据不会被清零,直到被其他程序块赋予新值。

需要遵循“先赋值,再使用”的原则。

因此,有常见的几种情况导致程序运行不正常:

1. 某个块程序运行时好时坏,其中某个数值或多个数值偶尔不正常

此问题在于,一定遵循“先赋值,再使用”。否则,TEMP的数值在每个扫描周期开始未有明确的赋值,此地址的数值将是随机的。

2. 多个块使用TEMP,单独使用任意一个都正常,无法一起正常使用

此问题在于,TEMP未能先赋值,再使用;程序块1的TEMP中的数值并没有清零,而是CPU运行机制调用此地址使用或直接分配给程序块2使用,导致这个TEMP地址并不为0,因此程序混乱。

由于内存运行机制并不公开,因此,这一分配过程看起来是随机的。这可能导致,程序多次运行情况下正常,运行一段时间后出现问题。

只要遵循“先赋值,再使用”的原则,就可避免。

3. TEMP无法实现自锁

此问题在于,TEMP数值无法像M点或Q点一样保持上一个周期的数值;TEMP需要在每个扫描周期有一个明确的赋值,即先赋值(写),再使用(读写)

解决方式,FB可使用STAT静态变量;FC可使用M区或全局DB地址。

总结,在使用临时变量TEMP时:

1.不能先使用,再赋值

2.不适用于自锁线圈

3.不适用于上升,下降沿

遇到如上情况,FC块可采用M区或全局DB地址;FB块也可采用自身背景DB的STAT静态变量。

在FB,FC中使用第一次调用的某个临时变量,必须先对其赋值即写指令,而不能是读指令。
