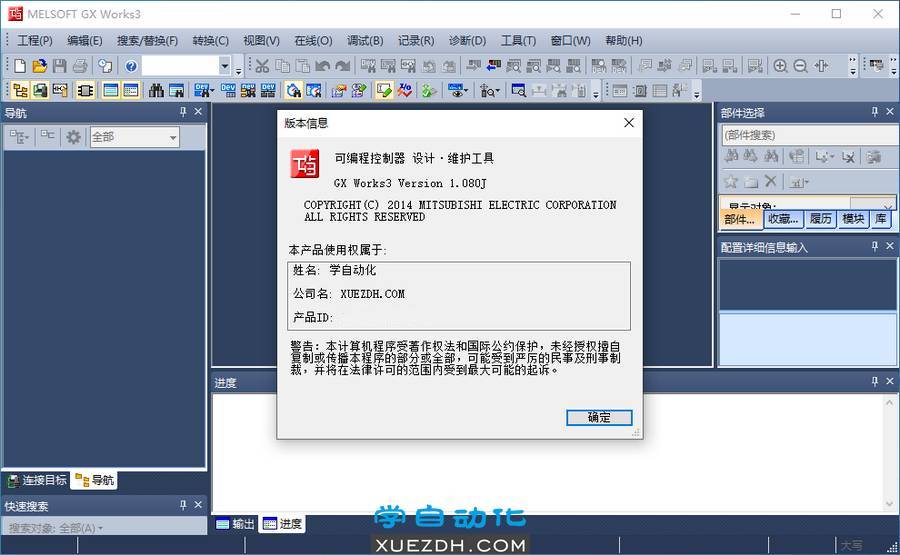

三菱GX Works3 Ver 1.080J新功能

打开GX Works2格式工程

可将FXCPU(FX3S)的工程替换为FX5CPU的工程。

打开PX Developer格式工程

在PX Developer格式工程中使用的内嵌ST部件将作为内嵌ST程序导入。

打开GX IEC Developer格式工程

可导入以SFC语言创建的程序部件。

模块参数

在“Simple Device Communication Setting(简单设备通信设置)”的“Communication Destination Setting(通信对象设置)”中,可进行以下操作。

在“Setting Method(设置方法)”中设置“User Selection(用户设置)”

导入/导出通信对象设置。

在“Web Server Account Settings(Web服务器 帐户设置)”画面的“Authority for Window Display(画面显示权限)”列中,可设置“User Web Page Only(仅用户Web页面)”或“Permit Both Displays(全部允许)”。

在CC-Link IE TSN模块(RJ71GN11-T2)与支持CC-Link IE TSN的运动控制模块的模块参数中添加了以下项目。

TSN HUB设置

此外,以下模块参数中,可选择“x32(32倍)”、“x64(64倍)”与“x128(128倍)”。
“Basic Settings(基本设置)”“Communication Period Setting(通信周期设置)”“Multiple Period Setting(多个周期设置)”“Low-Speed(低速)”

在支持CC-Link IE TSN的运动控制模块(仅RD78G4、RD78G8、RD78G16、RD78G32、RD78G64、RD78GHV、RD78GHW)的模块参数中,可设置“Refresh Setting(刷新设置)”。

在CC-Link IE现场网络主站/本地站模块(RJ71GF11-T2(MR)、RJ71GF11-T2(LR))的以下模块参数,可选择“Program(在程序中设置)”。

“Required Settings(必须设置)”“Parameter Setting Method(参数设置方法)”“Setting Method of Basic/Application Settings(基本设置/应用设置的设置方法)”

系统参数

在设置了支持CC-Link IE TSN的运动控制模块(仅RD78G4(S)、RD78G8(S)、RD78G16(S))的工程中,可设置以下参数。

“Inter-module Synchronization Setting(模块间同步设置)”“Select Inter-module Synchronization Target Module(模块间同步对象模块选择)”

“Inter-module Synchronization Setting(模块间同步设置)”“Inter-module Synchronization Master Setting(模块间同步主站设置)”

CPU参数

在“Device/Label Memory Area Setting(软元件/标签存储器区域设置)”画面的“Device/Label Memory Area Batch Setting(软元件/标签存储器区域批量设置)”中单击[Batch Setting(批量设置)]按钮后,即根据“Batch Setting(批量设置选项)”的设置优化软元件/标签存储器区域。

在“Device/Label Memory Area Setting(软元件/标签存储器区域设置)”画面的“Setting Area(设置区域)”中单击[Usage Status(使用状态)]按钮后,即显示“Usage Status of Device/Label Memory Area(软元件/标签存储器区域使用状态)”画面。

AnyWireASLINK配置窗口

在AnyWireASLINK主站模块、CC-Link IE现场网络AnyWireASLINK网桥模块中发生了特定错误或报警时,也可进行以下操作。

连接设备的自动检测

处理从站的参数

连接设备与配置的校验

可在CC-LinkAnyWireASLINK网桥模块、CC-Link IE现场网络AnyWireASLINK网桥模块中使用以下功能。

连接设备与配置的校验

CC-Link IE TSN配置窗口

添加了“Authentication Class(认证Class)”列。

在使用了支持CC-Link IE TSN的运动控制模块的工程中,可在本窗口中配置的从站的台数从254台更改为120台。

模块更改

可更改支持CC-Link IE TSN的运动控制模块(仅RD78G4、RD78G8、RD78G16、RD78G32、RD78G64、RD78GHV、RD78GHW)的模块型号。

程序的创建(常规程序)

支持SFC语言。

梯形图编辑器

通过双击标签注释或软元件注释,可直接编辑注释。

将以下选项设置为“Yes(是)”,可在粘贴FB时显示“FB Instance Name(FB实例名输入)”画面。

“Program Editor(程序编辑器)”“Ladder Editor(梯形图编辑器)”“FB/FUN”“Operational Setting(运行设置)”“Show FB Instance Name Window in Pasting Ladder(粘贴梯形图时显示FB实例名输入画面)”

通过双击内嵌ST的标题,可显示“Input Inline Structured Text Title(内嵌ST标题输入)”画面。
在FB与函数的输出梯形图部分,并联梯形图的竖划线更清晰。

交叉参照

可搜索在FBD/LD程序中使用的内嵌ST程序的软元件/标签。

数据流解析

可解析在FBD/LD程序中使用的内嵌ST程序的软元件/标签。

书签

可作为书签登录在FBD/LD编辑器中使用的内嵌ST程序的位置信息。

可导出使用了各程序软元件注释/通用软元件注释的库。

模拟

可对使用以下模块的工程进行模拟:

温度调节模块(R60TCTRT2TT2-TS、R60TCRT4-TS)

高速数据通信模块(RD81DC96)

摄像记录模块(RD81RC96-CA)

GP-IB接口模块(RJ71GB91(M)、RJ71GB91(S))

支持CC-Link IE TSN的运动控制模块(RD78G4(S)、RD78G8(S)、RD78G16(S))

支持CC-Link IE TSN的运动控制模块(FX5-40SSC-G(S)、FX5-80SSC-G(S))

可对使用以下模块的系统进行模拟。

支持CC-Link IE TSN的运动控制模块(RD78G4(S)、RD78G8(S)、RD78G16(S)、FX5-40SSC-G(S),FX5-80SSC-G(S))

CC-Link IE TSN模块(FX5-CCLGN-MS)

网络模块的模拟

通用进行网络模块的模拟时可使用以下项目。

网络参数的应用设置

网络模块的专用指令网络参数

固件更新

FX5SCPU可通过GX Works3更新模块的固件。
