S7-200 SMAR使用 MicroSD卡恢复出厂设置

  • S7-200 SMAR使用 MicroSD卡恢复出厂设置已关闭评论
  • 87

S7-200 SMAR CPU使用存储卡恢复出厂设置

S7-200 SMAR使用 MicroSD卡恢复出厂设置

步骤一:

使用Windows 系统自带的记事本软件创建一个只包含一行字符串“RESET_TO_FACTORY”的简单文本文件,并将该文本文件的文件名修改为 “S7_JOB.S7S”,即可制作完成恢复出厂设置文件。使用普通读卡器将恢复出厂设置文件拷贝到一个空的 MicroSD 卡中。注意文本文件的默认文件名后缀为“.txt”必须被修改成“.S7S”。

附: S7_JOB(解压缩该文件后,请将S7_JOB.S7S 文件拷贝到空白的MicroSD卡中)

步骤二:

在 CPU 断电状态下插入 MicroSD 卡,给 CPU 上电,CPU 会自动识别存储卡为恢复出厂设置卡并且自动恢复 CPU 出厂设置。恢复出厂设置过程中,RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。

步骤三:

当 CPU 只有 STOP 灯开始闪烁,表示“恢复出厂设置”操作成功,从 CPU 上取下存储卡。

步骤四:

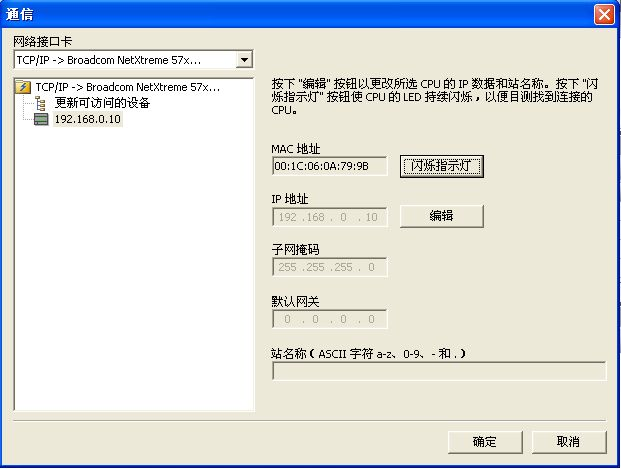

“恢复出厂设置”操作包括以下几项操作:将 CPU IP 地址恢复为出厂默认设置,清空 CPU 程序块、数据库和系统块。

S7-200 SMAR使用 MicroSD卡恢复出厂设置

注意:恢复出厂设置不会更改CPU的固件版本,CPU 固件版本将保持为恢复出厂设置操作之前的固件版本。
