STEP 7‑Micro/WIN SMART V2.7新功能和软件下载

西门子STEP 7‑Micro/WIN SMART V2.7新功能和软件下载已关闭评论358阅读模式

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片1

STEP 7‑Micro/WIN SMART V2.7 版本提供了以下新功能:

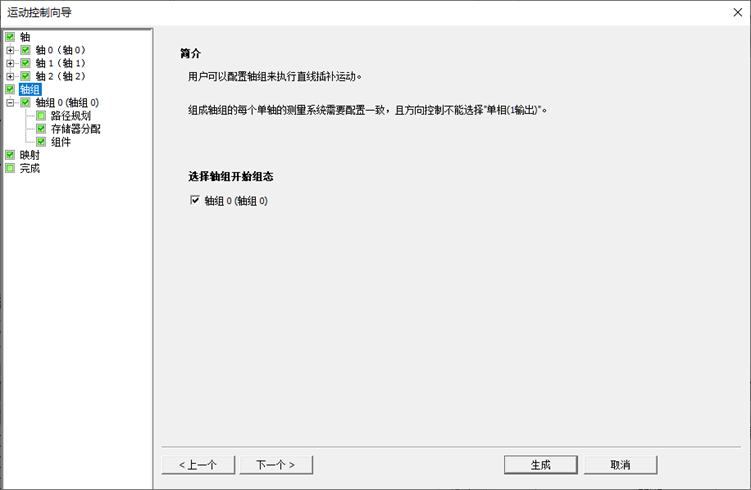

运动轴组

STEP 7‑Micro/WIN SMART V2.7 和 S7-200 SMART V2.7 CPU 固件支持对 2D/3D 直线插补运动进行基于 PTO(脉冲串输出)的开环运动控制。

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片2

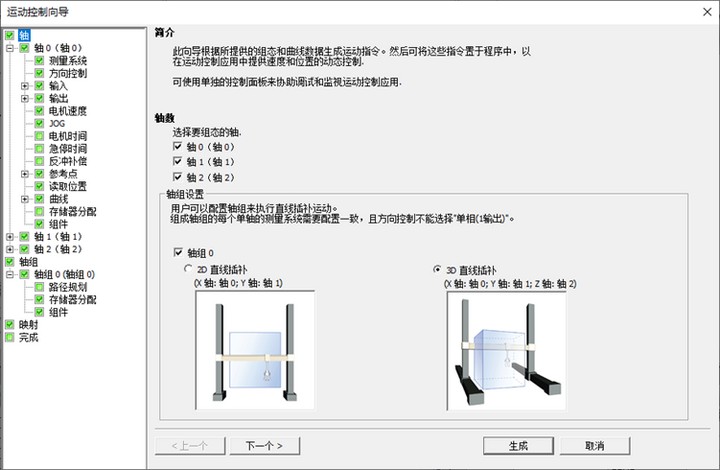

2D/3D 直线插补运动

使用运动向导组态轴组和生成 POU(程序组织单元),命令轴组从实际位置到绝对或相对目标位置的 2D/3D 直线插补运动。

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片3

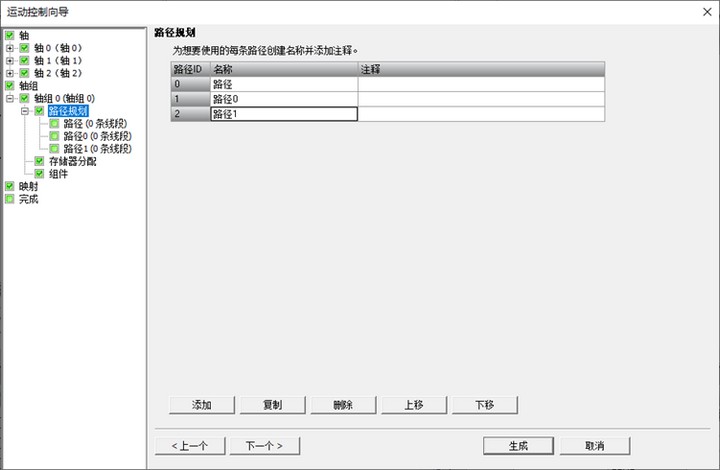

运动路径

使用运动向导组态轴组和生成 POU,以命令轴组按照多线段组态中指定的路径运动。

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片4

运动轴增强

超驰

超驰功能为运动轴提供运动增强。如果其它运动控制命令运行时某个轴又启动一个新的运动控制命令,则在现有命令全部执行完成前,新命令将超驰已激活的命令。

正在运行的 AXISx_GOTO 指令可由其它 AXISx_GOTO 指令超驰。仅当在绝对或相对模式时,AXISx_GOTO 指令才支持超驰功能。
超驰功能可用于更改正在运行的 AXISx_GOTO 指令的速度、位置和运动模式。触发超驰后,
如果速度已更改,CPU 将加速或减速,以达到新的目标速度。
如果运动方向改为相反方向,CPU 将减速至停止,然后再沿更改的方向运动。
超驰中的无效组态,将打断当前的运动。

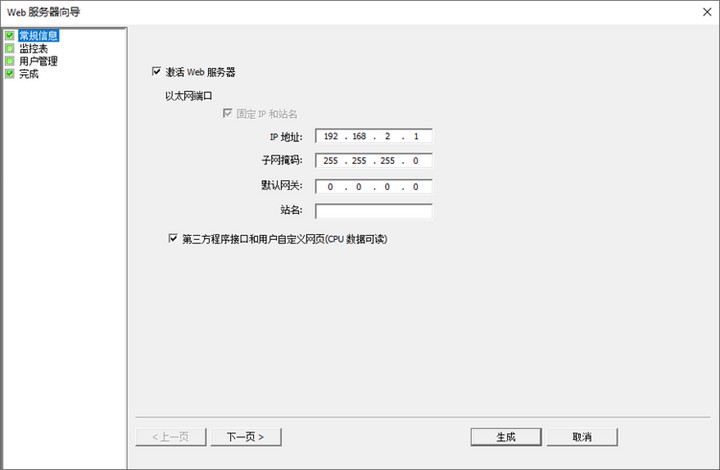

用户自定义 Web 页面

STEP 7‑Micro/WIN SMART V2.7 和 S7-200 SMART V2.7 CPU 固件增加了 Web 服务器用户自定义 Web 页面功能。

利用 SMART Web Editor 工具,用户可创建用户自定义 Web 页面项目,并将该项目下载到 Web 服务器中。

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片5

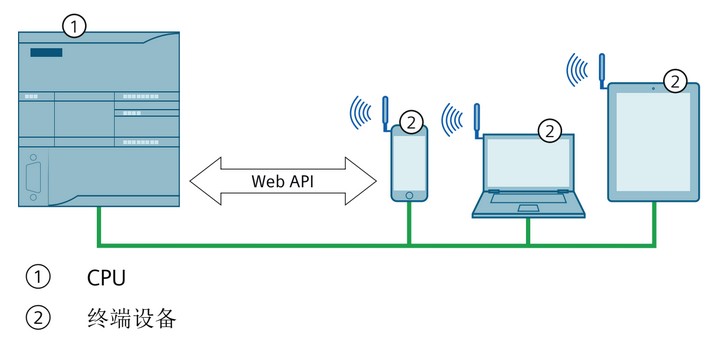

Web API(应用程序编程接口)

STEP 7‑Micro/WIN SMART V2.7 和 S7-200 SMART V2.7 CPU 固件增加了 Web API 功能,为用户提供了从终端设备读取和写入 CPU 数据的接口。

STEP 7‑Micro/WIN SMART V2.7新功能和软件下载-图片6

受固件 V2.7 影响的 CPU 型号

CPU SR20,AC/DC/继电器 6ES7288-1SR20-0AA1

CPU ST20,DC/DC/DC 6ES7288-1ST20-0AA1

CPU SR30,AC/DC/继电器 6ES7288-1SR30-0AA1

CPU ST30,DC/DC/DC 6ES7288-1ST30-0AA1

CPU SR40,AC/DC/继电器 6ES7288-1SR40-0AA1

CPU ST40,DC/DC/DC 6ES7288-1ST40-0AA1

CPU SR60,AC/DC/继电器 6ES7288-1SR60-0AA1

CPU ST60,DC/DC/DC 6ES7288-1ST60-0AA1

说明

固件版本为 V2.7 的 CPU 型号不能降级到 V2.6 或任何以前的版本。

先前订货号以 0AA0 结尾的任何 SR 或 ST 型号都不能升级到 V2.7。

订货号以 0AA1 结尾的 CPU 型号不能降级为任何之前的固件版本。
