如何使用存储卡更新S7-1200CPU的固件版本?

  • 662

如何使用存储卡更新S7-1200CPU的固件版本?

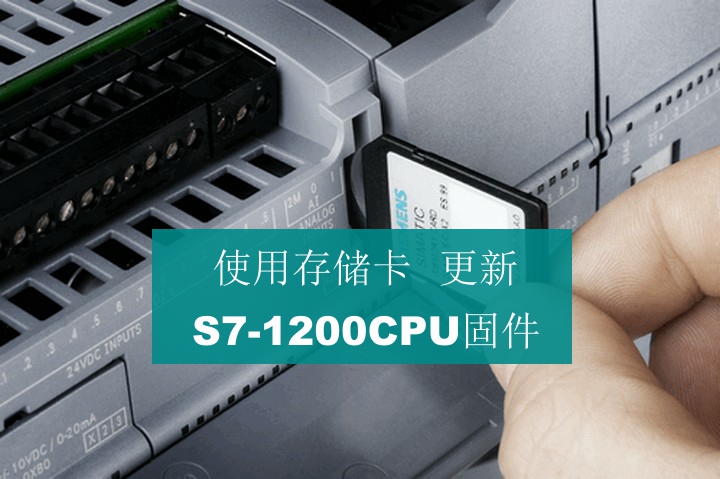

使用存储卡更新S7-1200CPU的固件版本

注意事项:

不同订货号的S7-1200CPU的固件文件不相同。用户在下载和更新固件之前请核对产品订货号。
12M以下存储卡不能用于CPU固件升级。

固件升级前CPU内部存储的项目文件(程序块、硬件组态等)不受影响,不会被清除。

如果存储卡中的固件文件订货号与实际CPU的订货号不一致,即使执行了下列步骤,CPU的原固件版本也不会改变。

详细步骤:

第一步:使用电脑通过读卡器清除存储卡中内容。注意:不要格式化存储卡!

第二步:从西门子官方网站下载最新版本的固件文件。下载并解压缩,用户可以得到一个“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹。

第三步: 将“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹拷贝到存储卡中。

第四步: 将存储卡插到CPU1200卡槽中。此时CPU会停止,“MAINT”指示灯闪烁。

第五步: 将CPU断电上电 。CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。“RUN/STOP” 指示灯亮(黄),“MAINT”指示灯闪烁说明固件更新已经结束。

第六步: 拔出存储卡

第七步: 再次将CPU断电上电

用户可以在TIA PORTAL 软件--->在线和诊断--->诊断--->常规 中在线查看CPU目前的固件版本。

注意:

S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2),可以降级(最低V1.0)或升级(最高V2.2)。

S7-1200 CPU 固件版本在 V3.0 不可以降级至V2.2(或更低版本),同样V2.2的固件版本不能升级至V3.0

S7-1200 CPU 仅支持由西门子制造商预先格式化过的存储卡, 即下列订货号产品:



订货号 容量
SIMATIC MC 4 MB
6ES7 954-8LC03-0AA0
SIMATIC MC 12 MB
6ES7 954-8LE03-0AA0
SIMATIC MC 24 MB
6ES7 954-8LF03-0AA0
SIMATIC MC 256 MB
6ES7 954-8LL03-0AA0
SIMATIC MC 2G
6ES7 954-8LP02-0AA0
SIMATIC MC 32G
6ES7 954-8LT03-0AA0
