如何使用TIA 软件更新S7-1200 CPU固件版本?

  • 如何使用TIA 软件更新S7-1200 CPU固件版本?已关闭评论
  • 111

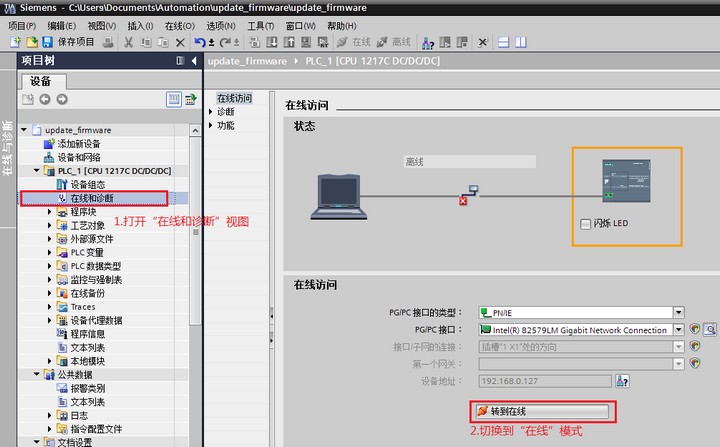

1. 打开所连接S7-1200 CPU 的"在线和诊断"(Online and Diagnostics) 视图,并切换到“在线”模式。

如何使用TIA 软件更新S7-1200 CPU固件版本?

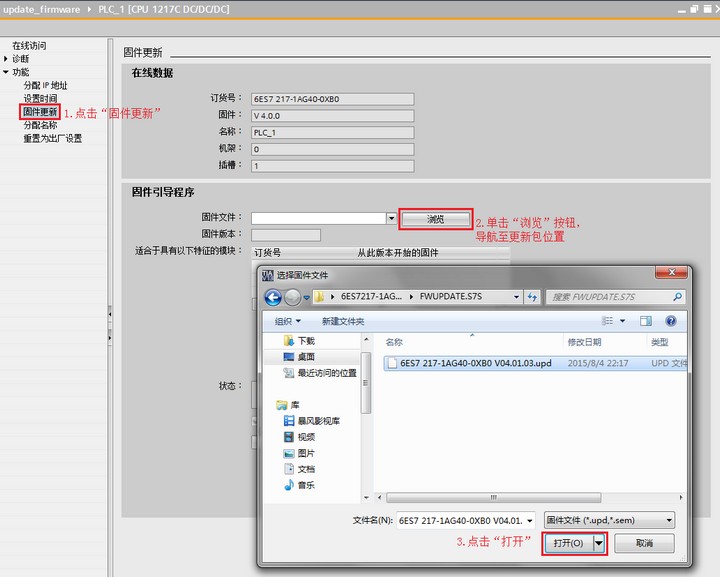

2. 从"Functions"文件夹中选择"固件更新"(Firmware update),并单击"浏览"(Browse) 按钮并导航至包含固件更新文件的位置。

如何使用TIA 软件更新S7-1200 CPU固件版本?

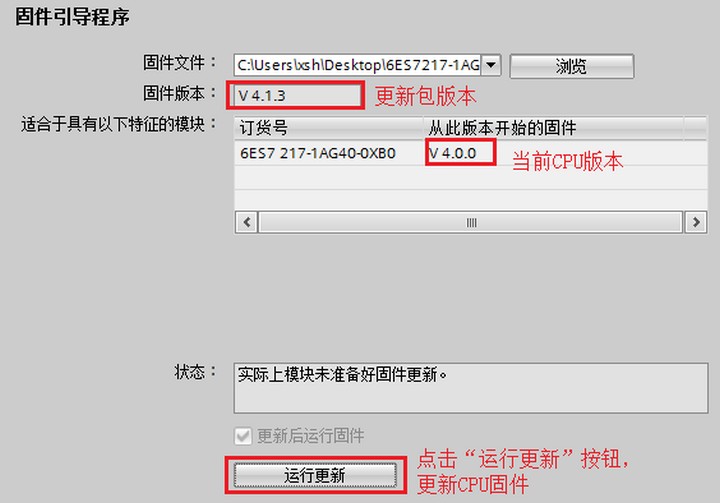

3.浏览到新版本固件后,点击“运行更新”按钮,即可执行更新CPU固件操作。

如何使用TIA 软件更新S7-1200 CPU固件版本?

在加载固件更新时会显示进程对话框。固件更新完成后,对话框会提示您使用新固件启动模块。
