TIA Portal STEP7 打开项目报错如何解决?

  • 198

在TIA Portal step7打开已有项目的时候,有时会报错,通常有以下几种情况:缺少所需HSP、缺少相关软件、软件版本不一致。

TIA Portal STEP7 打开项目报错如何解决?

缺少所需HSP

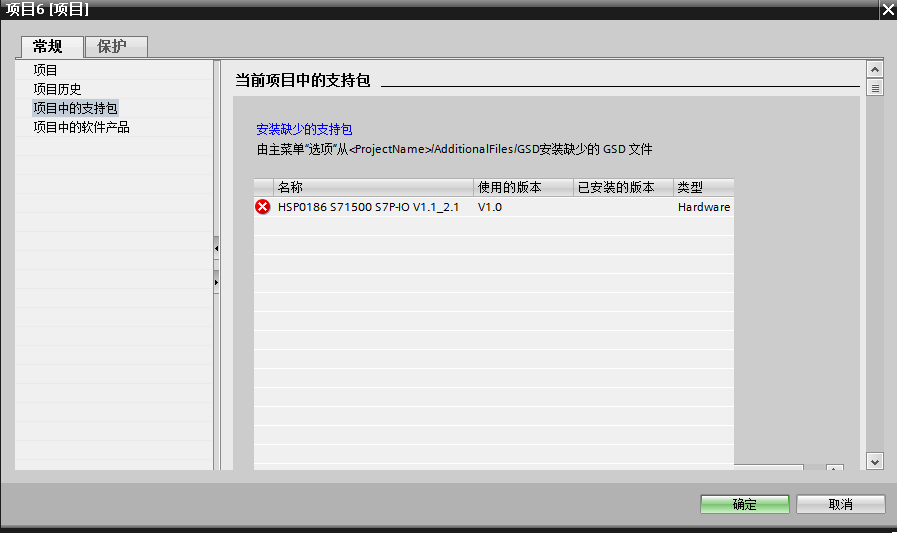

当TIA Portal step7尚未安装项目中已使用的硬件支持包时,会出现错误信息,这时需要安装缺少的支持包。

TIA Portal STEP7 打开项目报错如何解决?

TIA Portal step7 HSP官方下载链接

TIA Portal STEP7如何更新硬件目录?HSP安装指导

缺少相关软件

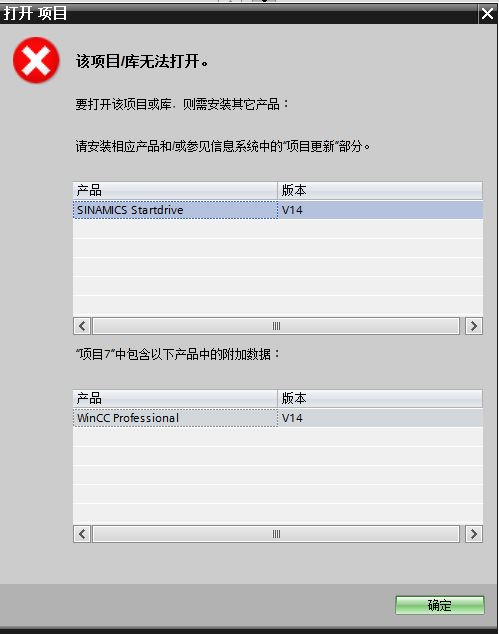

当项目中还用了TIA Portal其他软件组态时,比如,SINAMICS Startdrive,WinCC Professional等,会出现如图所示错误信息,这时应该把缺少的软件安装齐全。

TIA Portal STEP7 打开项目报错如何解决?

软件版本不一致

TIA Portal STEP7 项目在高版本软件中打开时需要升级或以兼容模式打开。

TIA Portal STEP7 V14 打开早期版本项目

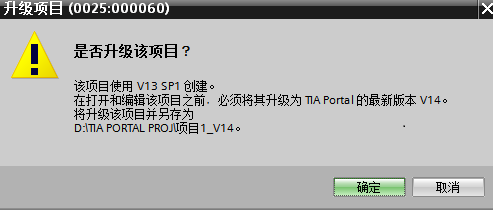

如果要在TIA Portal STEP7 V14中打开TIA Portal STEP7 V13 SP1版本的项目,必须升级项目版本,V14不再支持兼容模式打开早期版本

TIA Portal STEP7 打开项目报错如何解决?

如果无法升级项目,应该先在TIA Portal STEP7 V13 SP1中通过下面两个菜单命令对项目进行完整编译:

编译>硬件 ( 完全重建 )

编译>软件(重新编译所有块)

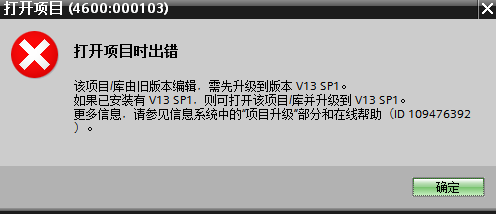

如果要在TIA Portal STEP7 V14中打开早于TIA Portal STEP7 V13 SP1版本的项目,必须先用TIA Portal STEP7 V13 SP1保存和编译。否则,会出现错误信息如图所示。

TIA Portal STEP7 打开项目报错如何解决?

如何将早期 TIA Portal 版本创建的项目转换到 TIA Portal V14 的 STEP 7 Professional / Basic 版本?

TIA Portal STEP7 V13 SP1 打开早期版本项目

如果要在TIA Portal STEP7 V13 SP1中打开TIA Portal STEP7 V13 或 V12版本的项目,可以选择升级项目或兼容模式打开。

当需要使用新版本功能时,必须升级项目。

TIA Portal STEP7 打开项目报错如何解决?

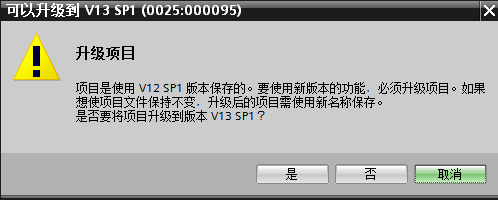

如图所示,当选择“是”时,则升级项目。

如图5所示,当选择“否”时,则以兼容模式打开。

如果要在TIA Portal STEP7 V13 SP1中打开TIA Portal STEP7 V11版本的项目,必须升级项目。

TIA Portal STEP7 V13 打开早期版本项目

如果要在TIA Portal STEP7 V13中打开TIA Portal STEP7 V12版本的项目,可以选择升级项目或兼容模式打开。

如果要在TIA Portal STEP7 V13中打开TIA Portal STEP7 V11版本的项目,必须升级项目。

TIA Portal STEP7 V12 打开早期版本项目

如果要在TIA Portal STEP7 V12中打开TIA Portal STEP7 V11版本的项目,可以选择升级项目或兼容模式打开。
