西门子模块调试与维护工具SIMATIC Automation Tool V3.0

  • 西门子模块调试与维护工具SIMATIC Automation Tool V3.0已关闭评论
  • 1,682

西门子模块的调试与维护工具SIMATIC Automation Tool V3.0更新功能

西门子模块调试与维护工具SIMATIC Automation Tool V3.0

支持其它产品系列

S7-1500T

ET 200pro CPU - CPU 1516pro

HMI 精简面板、精智面板和移动面板

SITOP 电源

SIMATIC RFID 和 MOBY Ident 模块

支持配方与数据日志

支持 64 位 Windows 操作系统、Windows 7 和 Windows 10

支持五种语言(德语、英语、法语、西班牙语和意大利语)

支持非受限设备时需要用到许可证 - 如果没有许可证密钥,则不支持 API,也无法进行批量操作

注: 如果 PC 上安装有 SIMATIC 最新版软件(如,TIA Portal V14 SP1),则建议在同一台 PC 上安装 SIMATIC Automation Tool V3.0 及其它 SIMATIC 软件。

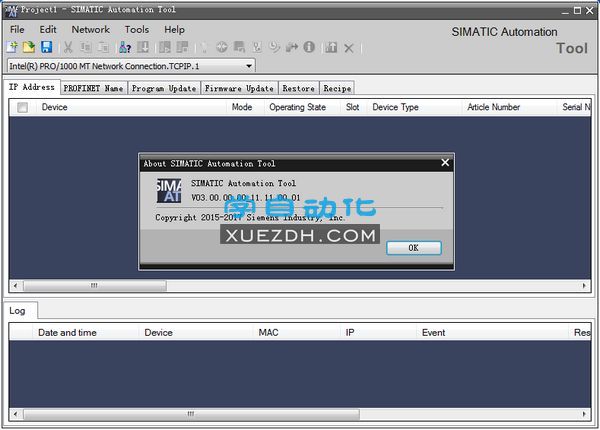

西门子模块调试与维护工具SIMATIC Automation Tool V3.0

使用西门子 TIA Portal 软件创建一个控制程序并进行验证后,即可在现场使用 SIMATIC Automation Tool 对 SIMATIC S7-1200、S7-1500、ET 200、HMI、SITOP、SCALANCE 交换机 RFID 和 MOBY Ident 模块进行操作与维护。

  • 扫描 PROFINET/以太网网络,并识别与该网络相连的所有设备
  • 设备 LED 指示灯或 HMI 画面闪烁,对设备进行物理定位
  • 创建一个表格,映射网络中可访问设备
  • 指定地址(IP、子网和网关)和站名称(PROFINET 设备)
  • 将 CPU 中的时间设置为 PG/PC 中的当前时间
  • 将程序下载到 CPU(要支持故障安全程序,版本需为 V3.1 及以上版本)和 HMI 面板中
  • 将 CPU 切换为 RUN 或 STOP 模式
  • 执行 CPU 存储器复位
  • 将 CPU 或 HMI 数据备份到备份文件中,或从备份文件中进行恢复(要支持故障安全,版本需为 V3.1 及以上版本)
  • 从 CPU 上传维护数据
  • 读取 CPU 中的诊断日志
  • 将 CPU 恢复为出厂设置
  • 更新 CPU 及相连模块的固件版本
  • 从 CPU 上传、下载或删除配方数据(存储在 SMC 中)
  • 从 CPU 上传或删除数据日志数据(存储在 SMC 中)
  • 记录网络信息并保存为
    • 标准 .csv 文本文件或
    • 采用密码加密保护的 .sat 加密文件
  • 基于 API,可使用 SIMATIC Automation Tool 中的功能创建特定的 .NET 应用程序。
