什么是GSD文件,如何安装GSD?

  • 9,519
  • 阅读模式

当使用Profibus DP,或Profinet IO总线通信时,有时需要组态第三方设备或I device设备,此时需要安装这些设备的GSD文件。

什么是GSD文件,GSD文件有什么实际作用?

GSD文件(Generic Station Description file)是通用站点描述文件的简称。顾名思义, 只有涉及到PROFIBUS DP 或者PROFINET IO 通讯才使用GSD文件。与step7硬件支持包不是一回事。

组态PROFIBUS DP主站 组态PROFIBUS DP从站 组态PROFINET IO 控制器 组态PROFINET IO 设备
是否需要GSD 不需要 需要 不需要 需要

GSD 文件可以是多语言的,以便支持不同的语言。通过语言识别字母来替代“GSD”文件名扩展的末尾字母。

GSD文件由谁来提供?

由设备生产厂家来提供。比如说有个第三方的变频器要挂在西门子300PLC PROFIBUS 总线上做从站,需要第三方提供变频器的GSD文件。

在STEP7 V5.X中安装GSD

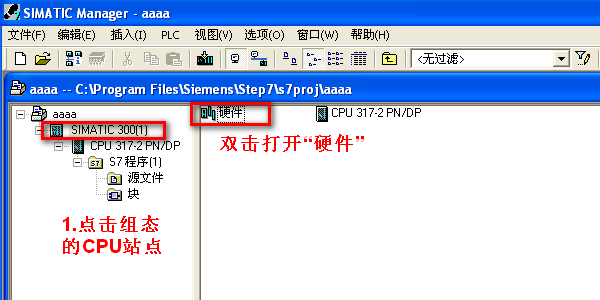

打开Step7软件,点击组态的S7CPU站点,双击打开“硬件”。

什么是GSD文件,如何安装GSD?

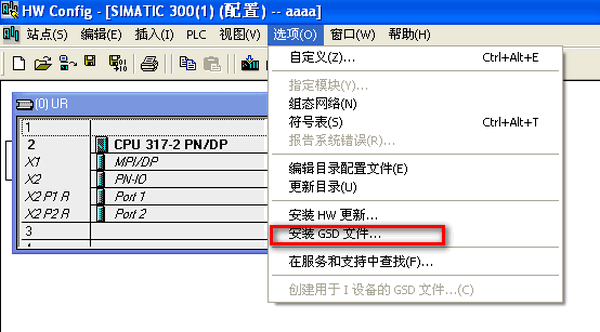

点击菜单栏---选项---安装GSD文件。

什么是GSD文件,如何安装GSD?

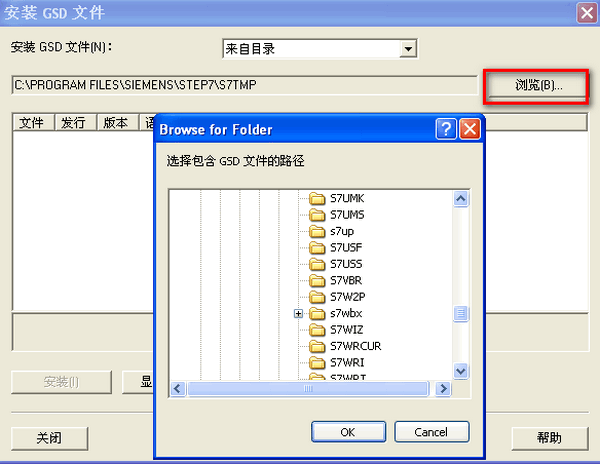

点击浏览。在浏览页面中找到GSD文件所在的文件夹。

什么是GSD文件,如何安装GSD?

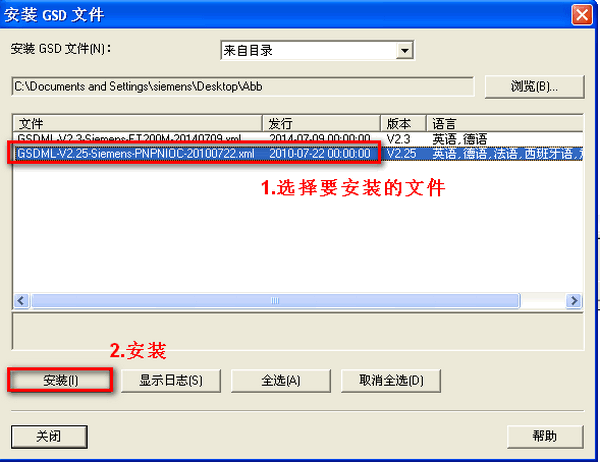

选择安装的文件,点击安装。

什么是GSD文件,如何安装GSD?

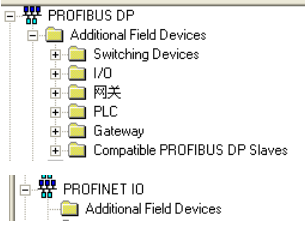

安装完成后,按照所选用的的DP或PN总线,在硬件组态右侧---Profibus DP或Profinet IO---Additional Filed Devices查找。

什么是GSD文件,如何安装GSD?

在TIA V1X中安装GSD

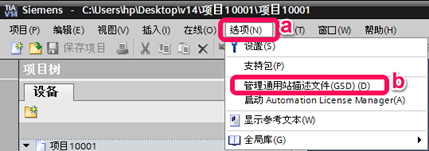

在TIA软件下,导入GSD文件是使用“选项”菜单下的“管理通用站描述文件(GSD)”命令

什么是GSD文件,如何安装GSD?

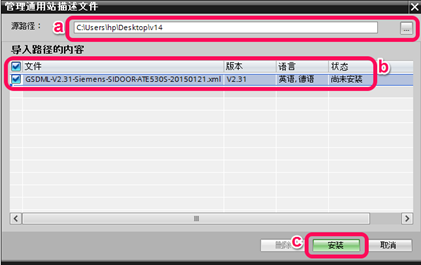

在打开的“管理通用站描述文件”窗口内,先选择对应GSDML文件的保存路径,然后在找到的GSDML文件中选择要添加的文件,选择“安装”按钮。

什么是GSD文件,如何安装GSD?

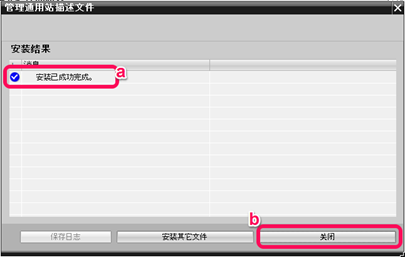

在出现“安装已成功完成”提示后表示安装成功,可以点击关闭按钮关闭窗口。

什么是GSD文件,如何安装GSD?

然后在“硬件目录”中“其它现场设备”下可以找到刚才添加的IO设备,并可看到其对应的GSDML文件的版本信息。

什么是GSD文件,如何安装GSD?
