TIA Portal V14 SP1新功能,内附下载链接

STEP 7 Professional V14 SP1

编程语言编辑器

SCL 程序代码中,可使用拖放操作将结构化变量和 ARRAY 元素替换为其它变量。

在 SCL 编辑器中,可快速切换插入模式与覆盖模式。

在 SCL 中,所选择的程序代码段可轻松包含在特定的结构化元素(如,“IF..Then”)内。

在项目树中,可直接对各个块进行详细比较(离线/离线,但也可为在线/离线)。

在 LAD/FBD 中,在使用点处可直接显示变量的注释信息。

在编辑器中,启动 F7 功能(“打开块/PLC 数据类型…”)功能时可带有鼠标光标。

从块生成外部源文件:PLC 数据类型 (UDT)、多重实例和块接口中定义的所有被调用块,均可作为对象导出为外部源文件。

在“指令”(Instructions) 任务卡中,所有使用的 PLC 指令均可更新为最新版本。

Wincc Professional V14 SP1

增强了 SIMATIC HMI 面板的功能

SIMATIC HMI 精简面板:

精简面板配方支持 Unicode 格式的 CSV 文件导出

可通过 HMI 设备,更改控制器和其它 SIMATIC 组件(如,CP)的 IP 地址。

浏览器支持中文、日语、韩语、俄语和阿拉伯语字体。

更新了通过测试的网络摄像头(AXIS M1013、AXIS M1011、D-Link DCS-942L、D-LINK 4701E、Siemens CCMS2025)。

通过 ProSave 可对 Word、Excel、Win Mediaplayer、IE 应用程序进行安装/卸载。

精致面板可使用的脚本数量无限制。

可对启动进行组态(附加值“60s”为 RT 的启动时间,系统函数则用于重新启动面板)

移动面板的“区域”(Zones) 编辑器中,包含更多系统函数。

STEP 7 PLCSIM V14 SP1

使用 S7‑PLCSIM V14 SP1,可以在仿真的 PLC 上测试 PLC 程序,而无需使用实际硬件。

STEP 7 Safety V14 SP1

TIA Portal V14 SP1新功能,内附下载链接

Safety V14 SP1 支持故障安全 S7-1200/1500/1500 软件控制器与 S7-300/400/1200/1500 智能设备的跨项目数据通信。使用 STEP 7 Safety V13(或更高版本)或 S7 Distributed Safety V5.4,可轻松创建智能设备项目、导出为 GSD 文件以及导入到 IO 控制器项目中。

SIMATIC Startdrive V14.0 SP1

适用于 G120 的 Startdrive 选项

对调试向导的优化与功能增强:

将标准调试向导和 SIMATIC Motion Control 轴操作向导合并为一个向导

集成消息帧、制动电阻、电机端滤波器、温度传感器的选择功能、电机选择和通过电机代码编号选择功能

在线/离线参数比较

适用于 S120 的 Startdrive 选项

硬件自动配置

凭借图像化参数设置画面,支持基于驱动装置的安全功能扩展

支持力矩电机(1FW3、1FW6)

与 ET200 SP CPU 联网

SiVArc V14.0 SP1

TIA Portal V14 SP1新功能,内附下载链接

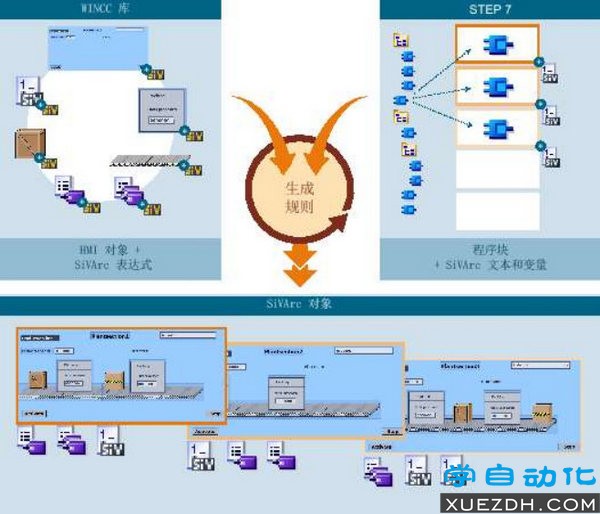

SiVArc V14.0 SP1(SIMATIC WinCC Visualization Architect) 是 TIA Portal 中的选件包。

借助 SiVArc V14.0 SP1可通过程序块和生成模板为多个 HMI 设备和 PLC 生成可视化。

可使用生成规则指定哪些 HMI 对象针对哪个块和设备生成。

西门子博途V14 SP1(TIA Portal V14 SP1)软件下载

1、STEP 7 Professional V14 SP1

2、Wincc Professional V14 SP1

3、WinCC Comfort Advanced V14 SP1

4、STEP 7 PLCSIM V14 SP1

5、STEP 7 Safety V14 SP1

6、SIMATIC Startdrive V14.0 SP1

7、SiVArc V14.0 SP1

8、SIMATIC Energy Suite V14 SP1
