EPLAN Engineering Configuration One (EEC One 2.6)可以基于标准化部分电路(原理图宏)和以表格形式列出的项目相关信息,自动生成 EPLAN Electric P8 项目和 EPLAN Fluid 项目的原理图。基于 3D 宏可以用 EPLAN Pro Panel 生成 3D 安装布局。

EPLAN Engineering Configuration One EEC ONE 2.6 下载

在原理图宏中作为部分电路和功能绘制的反复出现的机器和设备功能,用作待定义标准的模板。

项目相关的信息和数据被列入一个表格式结构,即所谓的 Typical 表格。

EPLAN Engineering Configuration One EEC ONE 2.6 下载

在此 Typical 表格中,将通过接下来的一个步骤完成项目数据和部分电路之间的链接。EEC One 将项目数据和原理图宏结合在一起,在 EPLAN 中生成自动得出的原理图文档。

对于 3D 安装布局,创建窗口宏作为模板,此宏包括安装面、至少一个安装导轨和任意数量的安装点。从 EPLAN 项目中去除要放置在安装导轨上的功能和要放置在安装点上的部件。EEC One 汇集项目数据和窗口宏并在 EPLAN 中生成最终 3D 安装布局。

EPLAN Engineering Configuration One EEC ONE 2.6 下载

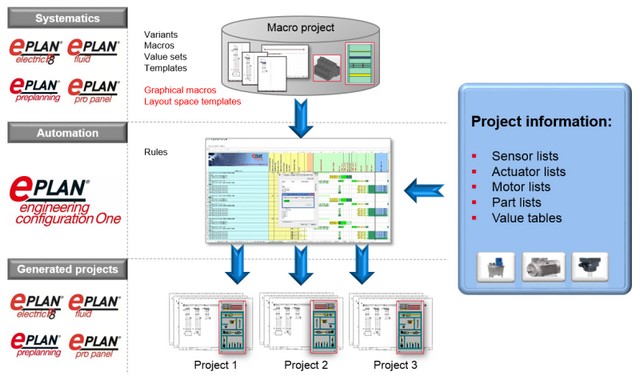

EEC One 由两部分组成:

EEC One 模块:EEC One 模块在项目信息、宏和一个 Typical 文件的基础上自动生成原理图页、流体动力设计和 3D 安装布局。

Typical 文件:在 Typical 文件中输入用于原理图生成的宏、流体动力设计和 3D 安装布局的说明,例如宏名称,控制命令和项目数据。

EPLAN Engineering Configuration One EEC ONE 2.6 下载

EPLAN Engineering Configuration One (EEC One 2.6)下载链接:

EPLAN Engineering Configuration One EEC ONE 2.6 下载微信搜索或扫码关注
 学自动化 公众号
回复   000309
获取资源下载链接

温馨提示:
1、如果下载链接失效,为保证能及时获取资源,请与公众微信『学自动化』反馈。
2、本站资源仅供学习研究、教学所用,视频教程的版权和知识产权,为原创作者所有。
3、本站资源均来自互联网,如有侵权,请联系我们删除(xuezdh#foxmail.com)。
