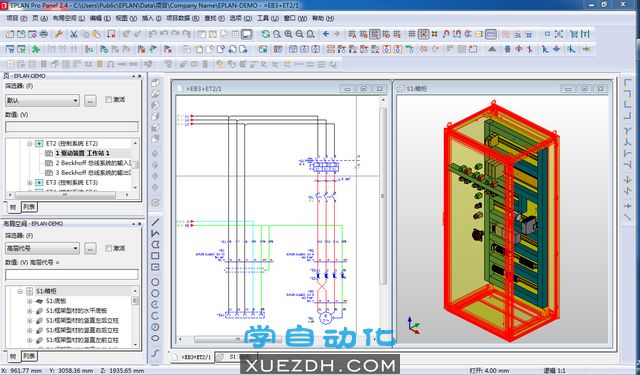

EPLAN Pro Panel 2.4三维机箱设计软件下载

EPLAN Pro Pannel 2.4的更新

定义安装点和基点的操作步骤简化

定义安装点和基点的操作步骤已得以简化。如同在图形定义连接点的过程中确定连接点方向时一样,安装点和基点现在应用之前已选择的一个平面的 Z 方向。Z 方向规定了,事后如何将安装点上待放置的对象对齐。

借助定义安装点和基点的新操作步骤,可以实现一个与布局空间坐标系无关的点方向。由此使得安装点和基点在非正交平面上的插入得到显著简化。

围绕可自由选择的轴旋转对象

由于可以将作边或辅助线用作旋转轴,所以也可以围绕非正交的线和平面旋转 3D 对象(与布局空间的坐标系无关)。例如当安装带有左侧或右侧门铰链的门时,在将铰链或索旋至正确位置时,或在不同的安装情形中执行碰撞检查时,此功能非常实用。

EPLAN Pro Panel 2.4三维机箱设计软件下载

放置多个端子排的部件

在新版本中也可完整放置多个端子排。作为前提条件,之前不得放置这些端子排的任何部件。现在,如果在 3D 安装布局导航器中选中不同端子排的多个端子,则将在选择放置弹出菜单项后显示询问放置多个端子排的部件。

计算开关设备的总损耗功率

EPLAN Pro Panel 提供一个用于确定开关设备总损耗功率的功能。总损耗功率为设备的损耗功率和母线系统的损耗功率之和。此计算的结果可以传送至加热计算程序(例如 Rittal Therm),以定义空气调节解决方案(选择一个合适的冷却设备)。

EPLAN Pro Panel 2.4三维机箱设计软件下载

EPLAN Pro Panel 2.4百度网盘下载链接:

EPLAN Pro Panel 2.4三维机箱设计软件下载微信搜索或扫码关注
 学自动化 公众号
回复   000410
获取资源下载链接

温馨提示:
1、如果下载链接失效,为保证能及时获取资源,请与公众微信『学自动化』反馈。
2、本站资源仅供学习研究、教学所用,视频教程的版权和知识产权,为原创作者所有。
3、本站资源均来自互联网,如有侵权,请联系我们删除(xuezdh#foxmail.com)。
