使用S7-200 SMART编程软件更新固件版本

  • 使用S7-200 SMART编程软件更新固件版本已关闭评论
  • 177

使用S7-200 SMART编程软件进行固件更新,前提条件:

1、编程软件使用V2.3及以上版本。

2、要更新固件的硬件,固件版本为 V2.3 或更高版本的模块的固件。

使用S7-200 SMART编程软件更新固件版本

S7-200 SMART编程软件,从 V2.3 开始具有固件更新的功能。

S7-200 SMART V2.3 CPU系列包含十二种CPU型号,分为两条产品线:紧凑型产品线和标准型产品线。

紧凑型CPU四种: CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s ,V2.3 版本不适用于 CR40 和 CR 60 CPU,即CR40和CR60的CPU固件版本只到V2.2版本,V2.3 版本 CPU 中不包含。

标准型CPU八种:ST (ST20、ST30、ST40、ST60 ) 和 SR ( SR20、SR30、SR40、SR60 )

紧凑型CPU无以太网端口,仅CPU本体集成一个RS485端口,此端口作为CPU的唯一编程端口。使用STEP 7 Micro/WIN SMART 和 USB-PPI 电缆可以进行上传和下载程序、监控程序、执行固件更新。
紧凑型CPU没有microSD读卡器或任何与使用microSD卡相关的功能,不支持使用microSD卡。

因此,如果紧凑型CPU需要进行固件更新,仅可通过 RS485 端口从软件上操作完成。

标准型CPU各个固件版本均支持使用Micro SD卡进行固件更新;如果使用软件固件更新,需要保证 CPU固件版本在 V2.3 及以上。

V2.3 版本标准型CPU,可以支持以太网端口使用网线或者RS485口 使用USB-PPI编程电缆进行更新。

使用S7-200 SMART编程软件更新固件版本

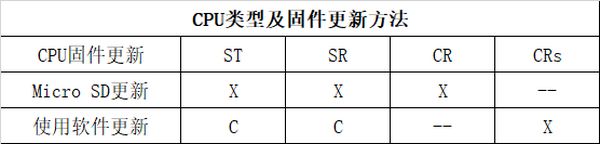

X:表示支持 ;-- : 表示不支持 ;C : 表示固件版本在 V2.3 及以上支持

固件更新操作步骤

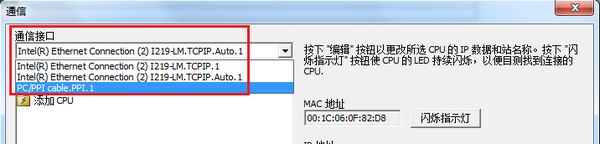

1.连接PLC与编程电脑,通信接口可以选择以太网卡或者选择PC/PPI cable. PPI,需要注意:紧凑型 CPU仅能使用RS485接口更新固件,所以只能选择PC/PPI cable. PPI

使用S7-200 SMART编程软件更新固件版本

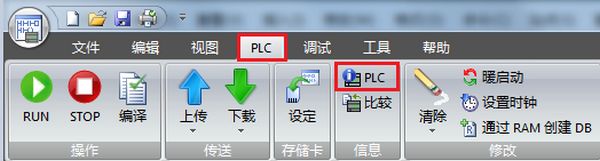

2. 鼠标点击PLC,PLC 菜单功能区的“信息”(Information) 区域单击 PLC 按钮

使用S7-200 SMART编程软件更新固件版本

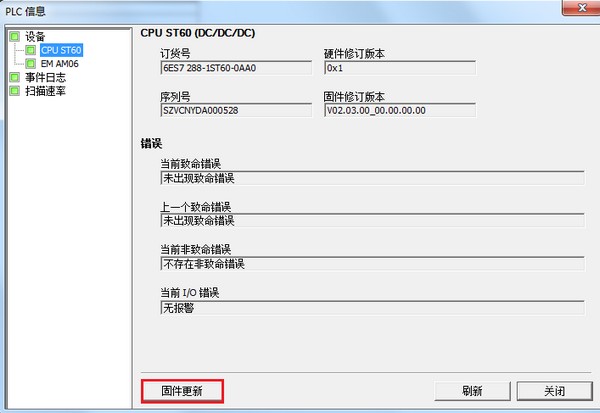

3. 在 显示“PLC 信息”(PLC Information) 对话框中,点击“固件更新”按钮。

使用S7-200 SMART编程软件更新固件版本

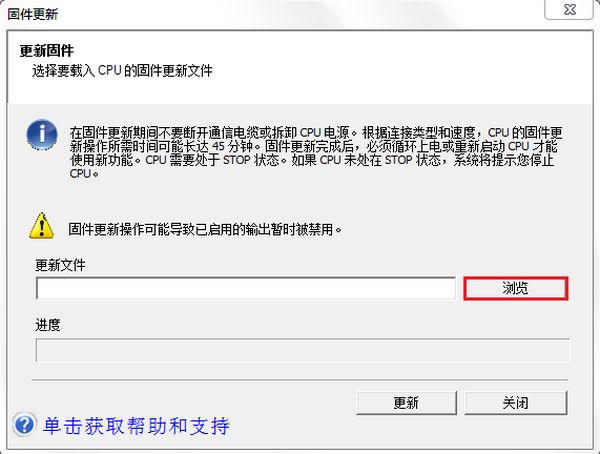

4. 单击“固件更新”(Firmware Update) 按钮。STEP 7-Micro/WIN SMART 显示“固件更新”(Firmware Update) 对话框

使用S7-200 SMART编程软件更新固件版本

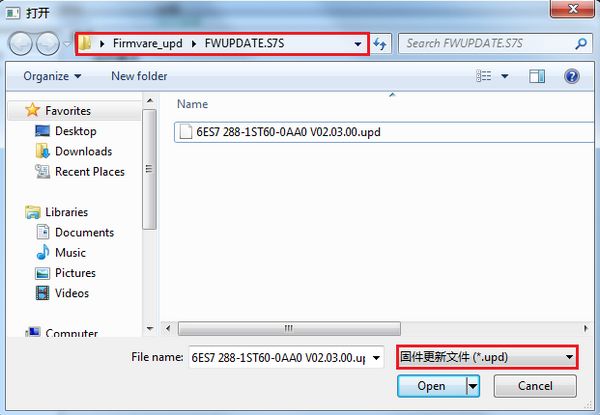

5.单击“浏览”(Browse) 按钮进行浏览,以找到与您的CPU或任一连接的模块对应的固件更新 (.upd) 文件

使用S7-200 SMART编程软件更新固件版本

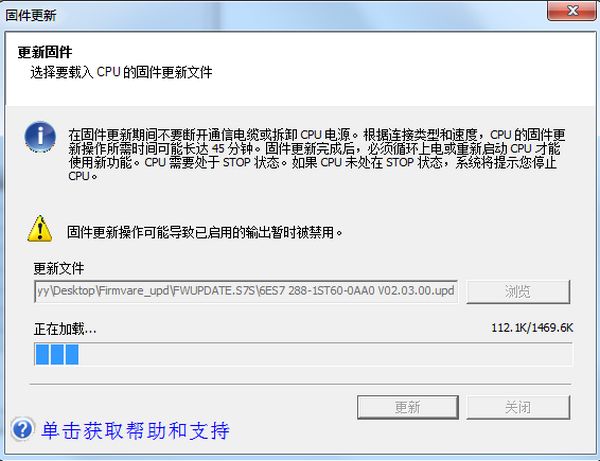

6.单击“更新”(Update) 按钮更新对应设备的固件。运行CPU固件更新需要数分钟时间,具体取决于通信接口类型及波特率设置。

更新期间,CPU的固件更新会禁用CPU 输出。扩展模块或信号板的固件更新会在更新期间禁用该模块或信号板。

使用S7-200 SMART编程软件更新固件版本

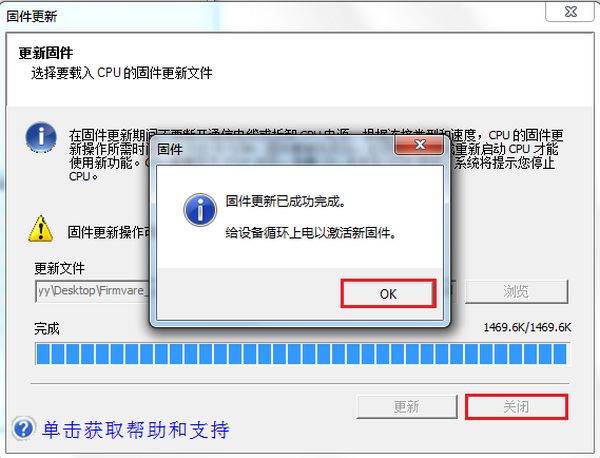

7.固件更新完成后,STEP 7-Micro/WIN SMART 会加以指示。 固件更新完成后单击“关闭”(Close) 按钮。

使用S7-200 SMART编程软件更新固件版本

8.为CPU和所有模块循环上电。固件更新后,所有CPU输出和模块均可循环上电。

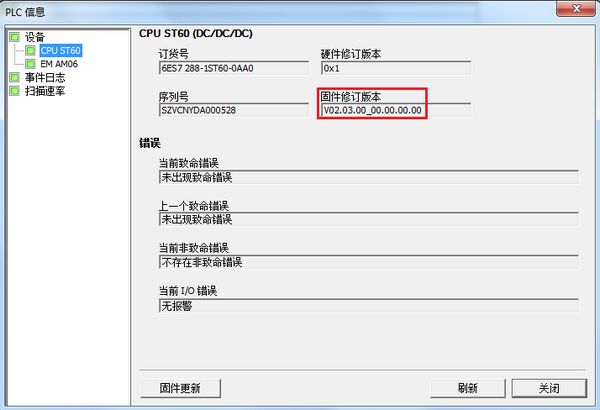

9.通过查看PL 信息,查看固件版本是否更新成功

使用S7-200 SMART编程软件更新固件版本

注意:

请勿在固件更新期间循环上电。如果在固件更新期间 CPU 电源掉电,CPU 会恢复为您启动更新之前的固件版本。如果在固件更新期间模块电源掉电,该模块会恢复为上一个固件版本。模块也可能显示为失败,具体视掉电时间而定。在所有情况下,均会再次执行固件更新。

常见问题

使用编程软件进行固件更新,更新速度慢?

使用编程软件进行固件更新,更新时间取决于更新固件时使用的接口类型及选择的波特率。

使用以太网接口时,CPU固件更新大约需要 2 分钟

使用RS485端口和USB/PPI多主站电缆时,完成固件更新大约需要以下时间(分钟),RS485 端口的波特率,取决于下载到CPU中的系统块中设定的端口波特率,出厂默认值为9.6 Kbps:

187.5 Kbps 时 5 分钟;

19.2 Kbps 时 25 分钟;

9.6 Kbps 时 55 分钟。

所以,想提高固件更新速率,按照如下方法:

标准型CPU固件更新:优先考虑使用Micro SD卡进行;如果固件版本在V2.3及以上使用软件更新固件,优先考虑使用以太网口和网线更新;如果使用RS485端口,可以在系统块中增加CPU通信端口波特率设置。

紧凑型CPU固件更新:只能使用RS485口进行固件更新,允许的情况下,增大通讯端口的波特率更新,以提高更新速率。

使用软件进行固件更新失败,怎么检查?

1、检查是否满足使用软件更新固件的前提条件:

编程软件使用V2.3及以上版本。

要更新固件的硬件,固件版本为 V2.3 或更高版本的模块的固件。

如果使用编程电缆需要使用USB-PPI电缆,订货号:6ES7 901-3DB30-0XA0;不支持使用 RS232 / RS 485编程电缆更新固件,订货号:6ES7 901-3CB30-0XA0。

2、检查进行固件更新的 CPU 类型:标准型 CPU 使用软件进行固件更新,需要保证 CPU的固件版本在 V2.3 及以上版本。

3、固件更新过程中不要断电,或者重启设备。

4、更新固件完毕后,需要将 CPU 循环上电 。
