S7-200 SMART CPU通过MicroSD卡更新固件,内含各版本固件包下载

S7-200 SMART CPU通过存储卡更新固件(MicroSD卡,支持容量为4G,8G,16G;2G和 32G容量不支持 )。

注意:存储卡需要采用FAT32文件系统格式。

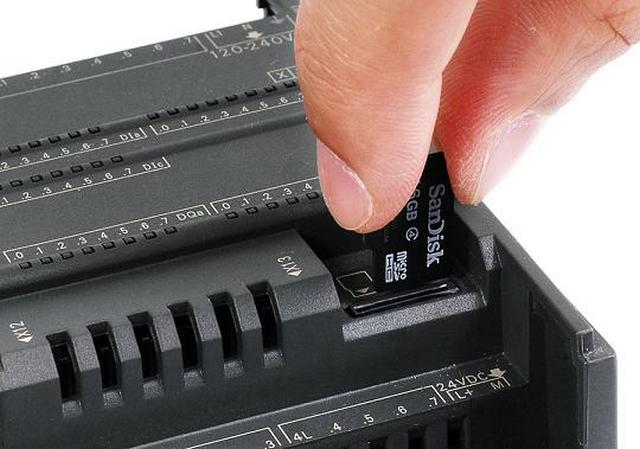

打开CPU本体数字量输出点上方的端子盖,可以看到右侧有一卡槽,将MicroSD卡缺口向里插入。

S7-200 SMART CPU通过MicroSD卡更新固件,内含各版本固件包下载

S7-200 SMART CPU使用MicroSD卡更新固件

步骤一:

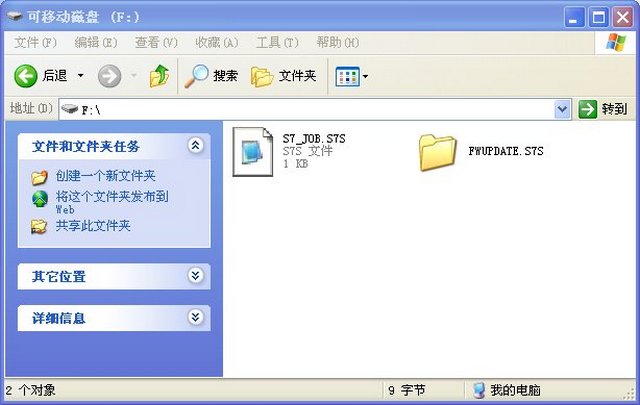

用普通读卡器将固件文件拷贝到一个空的MicroSD 卡中。固件文件包括:工作文件 “S7_JOB.S7S” 和文件夹“FWUPDATE.S7S”(内含固件,命名方式:CPU订货号+固件版本号,扩展名为.upd)。
使用记事本打开文件 “S7_JOB.S7S”,应只包含字符串“FWUPDATE”。

S7-200 SMART CPU通过MicroSD卡更新固件,内含各版本固件包下载

步骤二:

在 CPU 断电状态下将包含固件文件的存储卡插入 CPU。

步骤三:

给 CPU 上电,CPU 会自动识别存储卡为固件更新卡并且自动更新 CPU 固件。更新过程中RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。

步骤四:

当 CPU 只有 STOP 灯开始闪烁,表示“固件更新”操作成功,从 CPU 上取下存储卡。

步骤五:

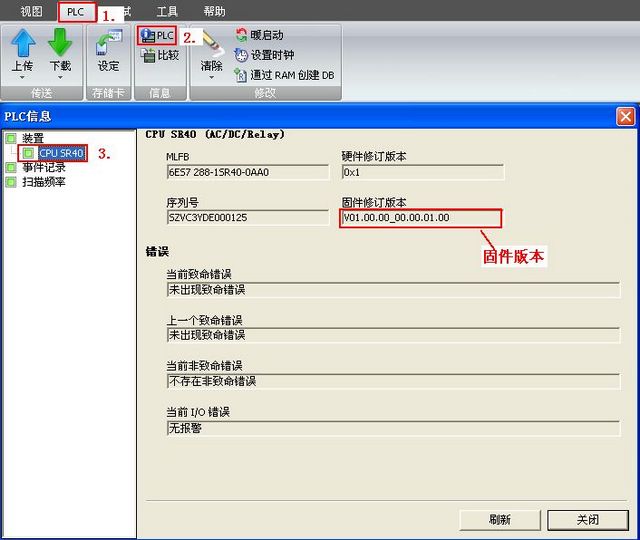

给 CPU 重新上电,在 Micro/WIN SMART 中查看CPU固件版本。

S7-200 SMART CPU通过MicroSD卡更新固件,内含各版本固件包下载

S7-200 SMART各版本固件包下载
