S7-1200 CPU模块接线图

  • S7-1200 CPU模块接线图已关闭评论
  • 97

S7-1200 CPU 1211C 接线图

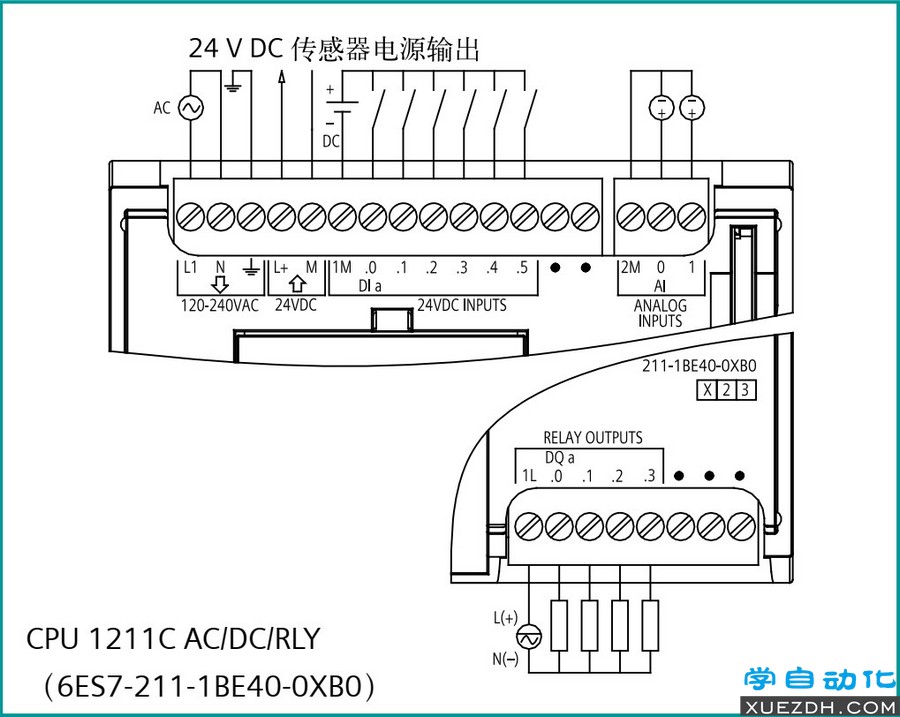

CPU 1211C AC/DC/继电器 (6ES7211-1BE40-0XB0)

S7-1200 CPU模块接线图

CPU 1211C DC/DC/继电器 (6ES7211-1HE40-0XB0)

S7-1200 CPU模块接线图

CPU 1211C DC/DC/DC (6ES7211-1AE40-0XB0)

S7-1200 CPU模块接线图

S7-1200 CPU 1212C 接线图

CPU 1212C AC/DC/继电器 (6ES7212-1BE40-0XB0)

S7-1200 CPU模块接线图

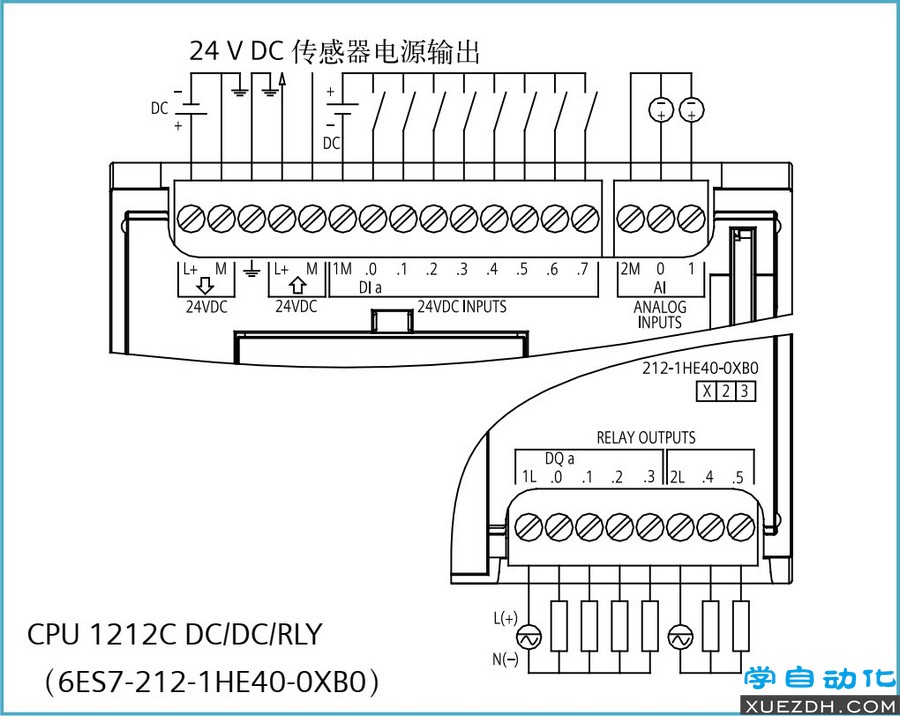

CPU 1212C DC/DC/继电器 (6ES7212-1HE40-0XB0)

S7-1200 CPU模块接线图

CPU 1212C DC/DC/DC (6ES7212-1AE40-0XB0)

S7-1200 CPU模块接线图

S7-1200 CPU 1214C 接线图

CPU 1214C AC/DC/继电器 (6ES7214-1BG40-0XB0)

S7-1200 CPU模块接线图

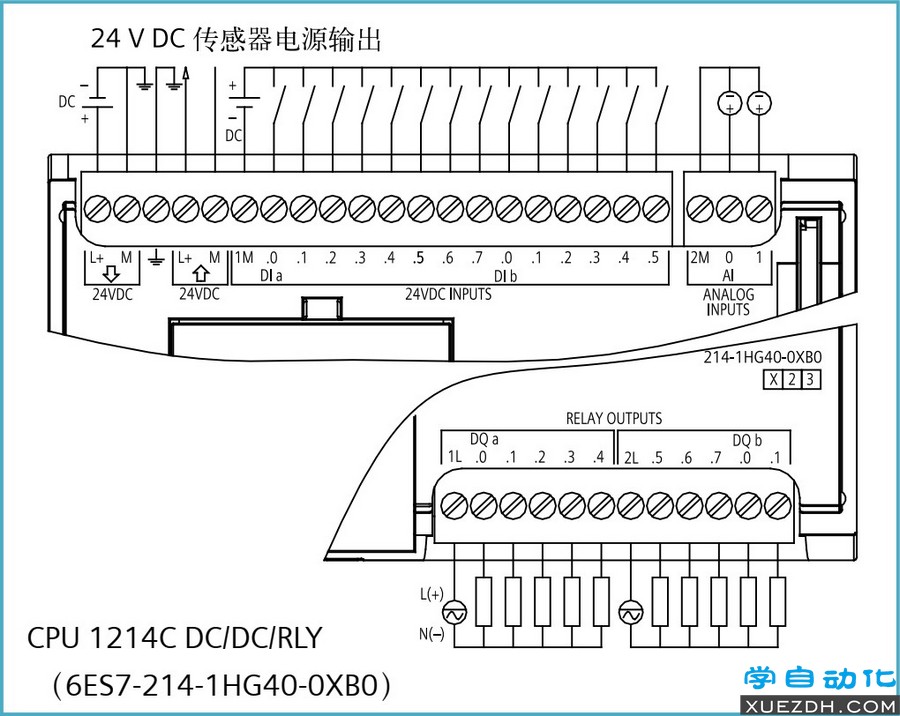

CPU 1214C DC/DC/继电器 (6ES7214-1HG40-0XB0)

S7-1200 CPU模块接线图

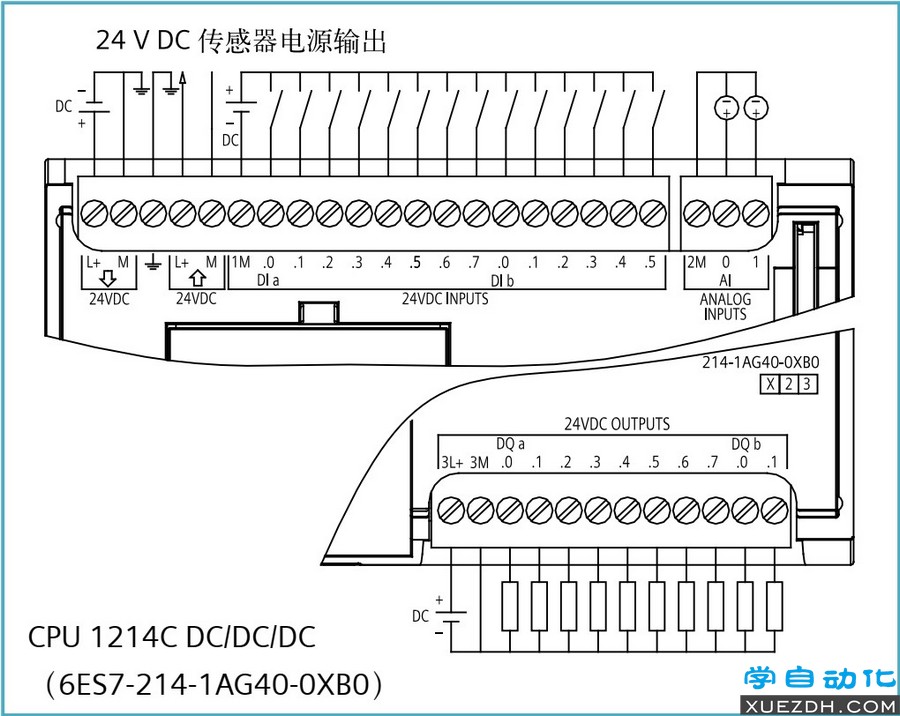

CPU 1214C DC/DC/DC (6ES7214-1AG40-0XB0)

S7-1200 CPU模块接线图

S7-1200 CPU 1215C 接线图

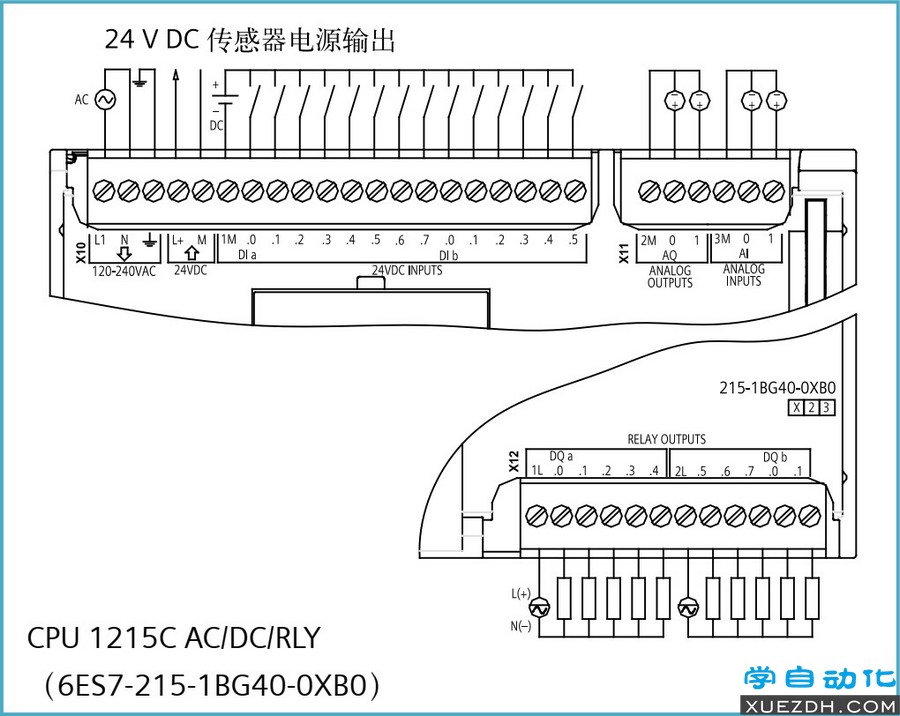

CPU 1215C AC/DC/继电器 (6ES7215-1BG40-0XB0)

S7-1200 CPU模块接线图

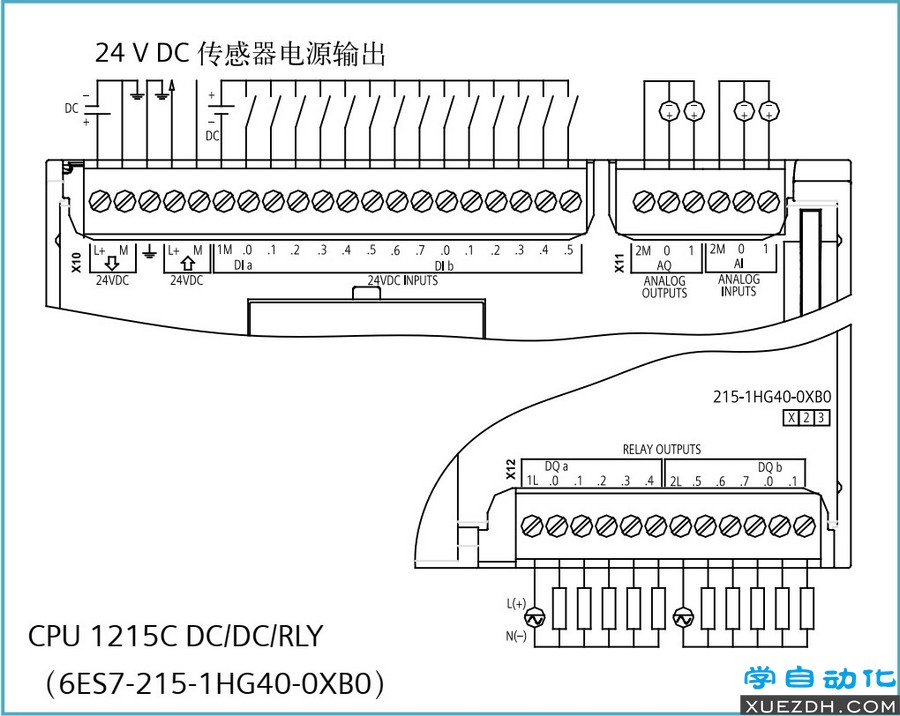

CPU 1215C DC/DC/继电器 (6ES7215-1HG40-0XB0)

S7-1200 CPU模块接线图

CPU 1215C DC/DC/DC (6ES7215-1AG40-0XB0)

S7-1200 CPU模块接线图

S7-1200 CPU 1217C 接线图

CPU 1217C DC/DC/DC (6ES7217-1AG40-0XB0)

S7-1200 CPU模块接线图
