如何使用 S7-1200 CPU模拟量输入测量 0-20 mA电流信号?

S7-1200 CPU集成的两路模拟量输入出厂时被设置为 0..10V 的电压测量。

为了使用 S7-1200 的集成模拟量输入进行电流测量,必须在端子0和端子2M(或者端子1和端子2M)之间并联1个 500 Ω的电阻。

如何使用 S7-1200 CPU模拟量输入测量 0-20 mA电流信号?

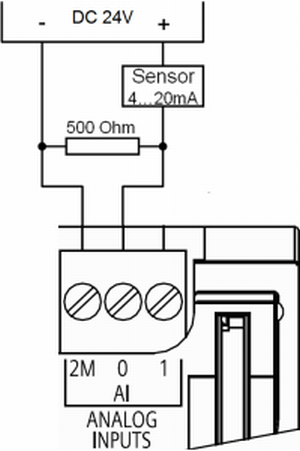

 与传感器以及电压源的两线制连接方式

如何使用 S7-1200 CPU模拟量输入测量 0-20 mA电流信号?
与传感器以及电压源的三线制连接方式

如何使用 S7-1200 CPU模拟量输入测量 0-20 mA电流信号?与传感器以及电压源的四线制连接方式

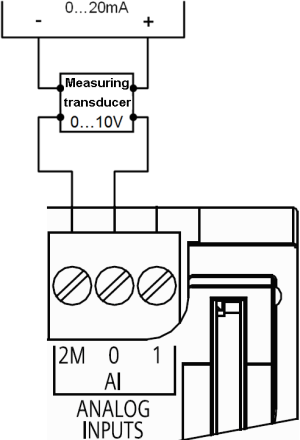

如何使用 S7-1200 CPU模拟量输入测量 0-20 mA电流信号?与电压输出的变送器及电流源的四线制连接方式

注意

在所有连接方式中都必须确保外接电流源具有短路保护功能以防损坏。

由于外接电阻对温度的依赖性和不准确性,它本身是一个干扰源。为了得到尽可能精确地将结果,推荐使用公差尽可能小的电阻。

使用500Ω电阻时,必须注意这种测量方式的功率消耗。

应确保500Ω电阻两端外加DC 24 V电压时,电阻功率消耗至少为1.16 W。

市面上常见的电阻功率消耗大都在0.25 W到0.5 W之间。
