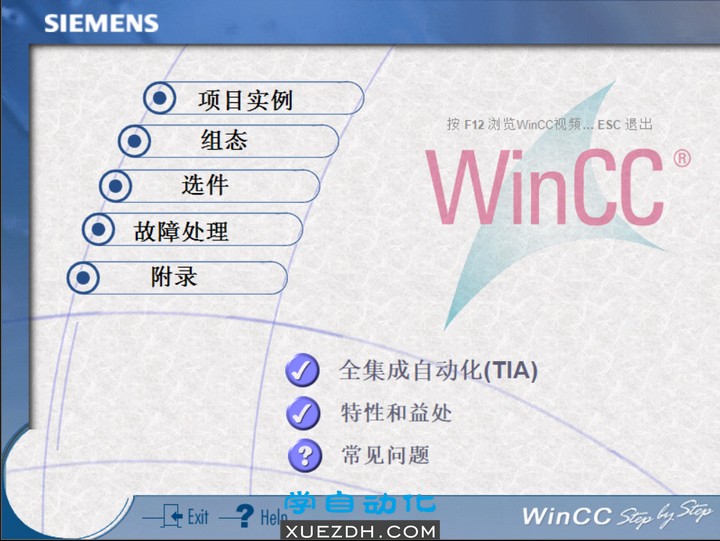

WinCC Step by Step经典学习教程

  • 523

WinCC Step by Step经典学习教程

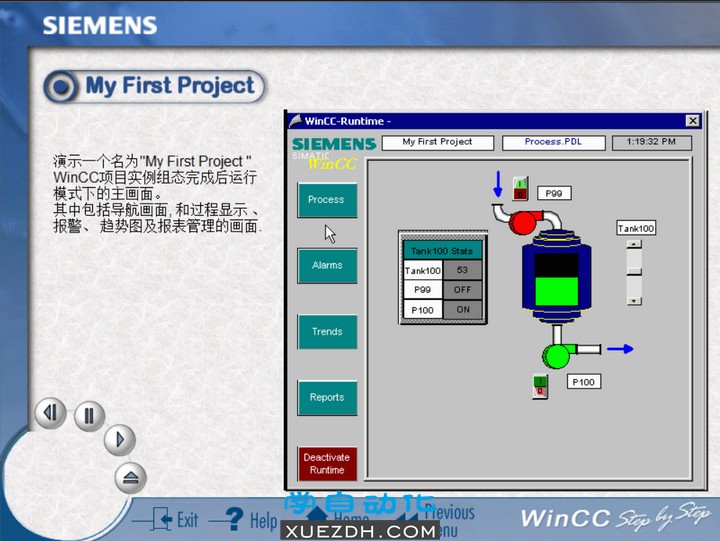

Wincc项目示例

一个简单的西门子Wincc示例,包含过程画面、报警管理、变量趋势图、报表管理等。

组态

创建一个新项目

连接到过程

Wincc为获得PLC运行数据并在画面显示,必须首先与PLC建立连接。在项目中加入通道(通讯驱动程序),即与组态过程建立逻辑“连接”,如网络协议MPI和特殊的PLC通讯协议。

创建过程过面

演示如何在图形编辑器中创建不同的过程画面,包括在画面中添加图形对象,并组态对象的属性,创建对象的动态。

连接变量到对象

为激活画面中的对象,必须为对象连接相应的变量。变量代表的是来自实际过程的值,如加热系统中的水流温度。同一变量可同时连接到多个对象,如数据输出窗口、柱状图和表格等对象。

组态报警

创建离散报警、模拟量报警,创建报警画面

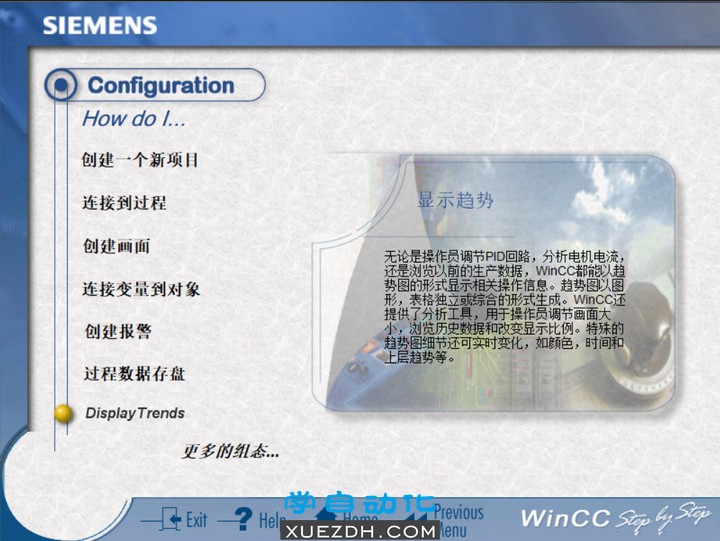

变量趋势图

组态报表、用户管理

选件

Wincc提供了针对网络、冗余、配方等选件来灵活地扩展你的应用。

故障处理

Wincc提供了大量快速定位故障,以及操作人员消除故障的强有力手段,从而确保停工时间最小化。

附录

WinCC Step by Step经典学习教程

常见问题:

Wincc基本软件包

Wincc运行/组态版,提供给用户完整的组态开发功能和运行功能。运行/组态软件包不能分开使用。

Wincc运行版允许用户激活项目应用并投入运行。

Wincc授权变量是否包含内部变量?

Wincc变量的授权不包括使用的内部变量。只有与过程连接的外部变量才计算为授权变量。开发人员可任意使用内部变量用于计算、标定和定位。同时注意,Wincc模拟量报警点(与过程值连接)可以有8级报警,但也只算作一个授权变量。

WinCC Step by Step经典学习教程

WinCC Step by Step经典学习教程微信搜索或扫码关注
 学自动化 公众号
回复   000911
获取资源下载链接
