西门子仿真PLC与物理PLC之间的区别

西门子S7-PLCSIM 在以下方面与物理 PLC 有所不同。

I/O 设备支持

S7-PLCSIM 不支持专用 I/O 设备功能。仅提供 I/O 寄存器的过程映像和直接访问仿真。

例如,可以通过模拟量输出范围监视来查看此专用功能。在物理设备上,如果 STEP 7 程序将范围外的值写入模拟量输出寄存器,则模拟量模块会返回诊断错误。S7-PLCSIM 中不会发生这种情况。

基于 PC 的控制器

S7-PLCSIM V16 不支持对基于 PC 的控制器进行仿真。

诊断

S7-PLCSIM 不支持写入诊断缓冲区的所有错误消息。例如,S7-PLCSIM 不对 CPU 中与故障电池相关的消息或 EPROM 错误进行仿真。不过,S7-PLCSIM 可仿真大多数程序错误。

基于时间的性能

由于 S7-PLCSIM 软件运行在装有 Windows 操作系统的编程设备上,因此 S7-PLCSIM 中操作的扫描周期时间和确切时间不同于 PLC 固件执行这些操作所需的时间。

如果程序高度依赖于执行操作所需的时间,则不要仅根据 S7-PLCSIM 仿真的时间结果来评估程序。

访问保护和复制保护

S7-PLCSIM 不会对访问保护或复制保护进行仿真。

使 LED 闪烁

STEP 7 和其它工具仅可使物理 PLC 上的 LED 闪烁。不能通过 STEP 7 或其它任何工具使 S7-PLCSIM 任一视图中的 LED 闪烁。

需要使用 SD 存储卡的功能

S7-PLCSIM 不仿真需要 SD 存储卡的 CPU 功能。

配方

S7-PLCSIM 不支持配方。

Web 服务器

S7-PLCSIM 不支持 Web 服务器功能。

PROFIBUS

如果 STEP 7 项目中包含 PROFIBUS 元素,则 S7-PLCSIM 不会仿真 PROFIBUS 元素,但是项目中的其它部分会照常仿真。

启动仿真之前,您无需将 PROFIBUS 元素从项目中移除。只是必须注意,S7-PLCSIM 会忽略 PROFIBUS 元素。

F-CPU 仿真

要仿真 F-CPU,必须先在 STEP 7 项目中调整 F-参数 F-监视时间,然后再执行下载到 S7-PLCSIM。这是因为基于软件的仿真和物理硬件间存在时间差。

指令支持

S7-PLCSIM 支持仿真的 S7-1200 和 S7-1200F 的大多数指令,就像物理 PLC 一样。

可以下载成功编译到虚拟 PLC 中的所有程序。但是,某些指令会调用仅受部分支持的 SFC(系统函数)或 SFB(系统函数块),并且仿真可能无法按预期工作。

对于具有部分受支持指令的程序,S7-PLCSIM 将验证输入参数并返回有效输出,但不一定返回带有物理 I/O 的实际 PLC 将返回的信息。例如,S7-PLCSIM 不支持 SIMATIC SD 存储卡,因此在执行仿真时,用于将数据保存到存储卡中的程序指令实际上不会保存任何数据。

时间相关性

与时间密切相关的程序会很难通过仿真进行调试,这是因为基于软件的仿真和物理硬件间存在时间差。

西门子仿真PLC与物理PLC之间的区别

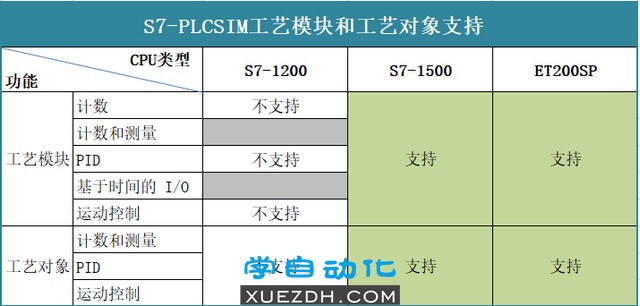

S7-PLCSIM工艺模块和工艺对象支持对比表
