S7-1200 PLC 技术参考 v3.9

共享设备

共享设备的功能

大型或分布较广的分布式系统经常使用数量众多的 IO 控制器。

如果不使用"共享设备"功能,IO 设备的每个 IO 模块都会分配给同一个 IO 控制器。 如果互相之间物理封闭的传感器必须向不同的 IO 控制器提供数据,则需要多个 IO 设备。

"共享设备"功能允许 IO 设备的模块或子模块在不同的 IO 控制器中进行划分。 这充分体现了灵活的自动化理念。 例如,可以将多个邻近的 IO 模块组合到一个 IO 设备中。

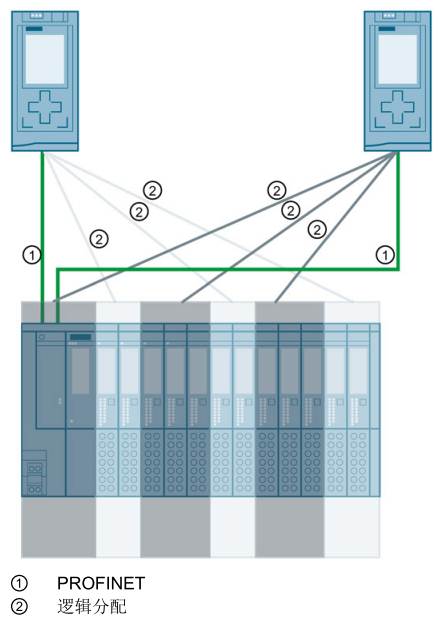

图1 共享设备功能

S7-1200 共享设备硬件要求

S7-1200 CPU 从固件V4.1起支持共享设备功能,并且使用共享设备功能需要IO控制器和IO设备均支持共享设备功能。

共享设备组态

组态S7-1200作为共享设备,需要在其设备组态的属性中选择可访问该智能设备的IO控制器数量,作为智能设备的S7-1200最多支持2个IO控制器,如图2所示。

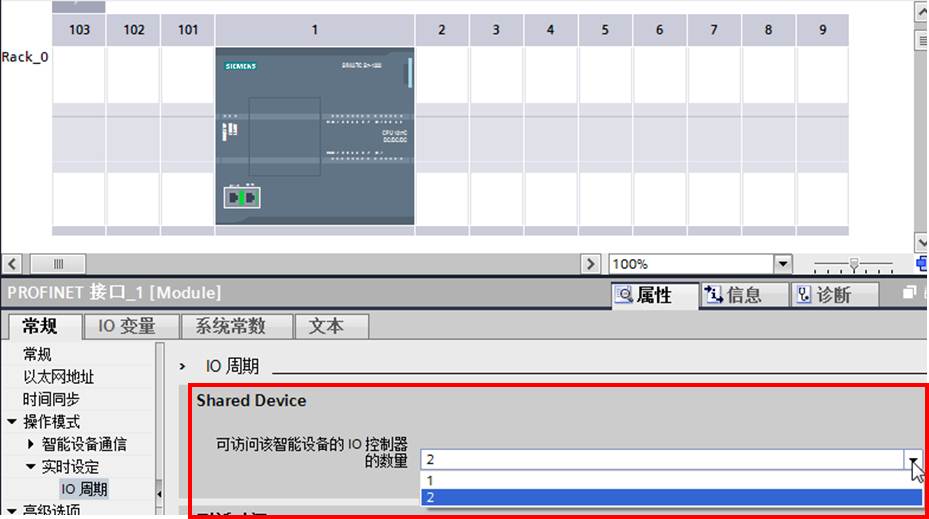

图2. 设置共享设备功能

具体组态步骤请参见如下链接文档:

如何使用S7-1x00 共享设备?
